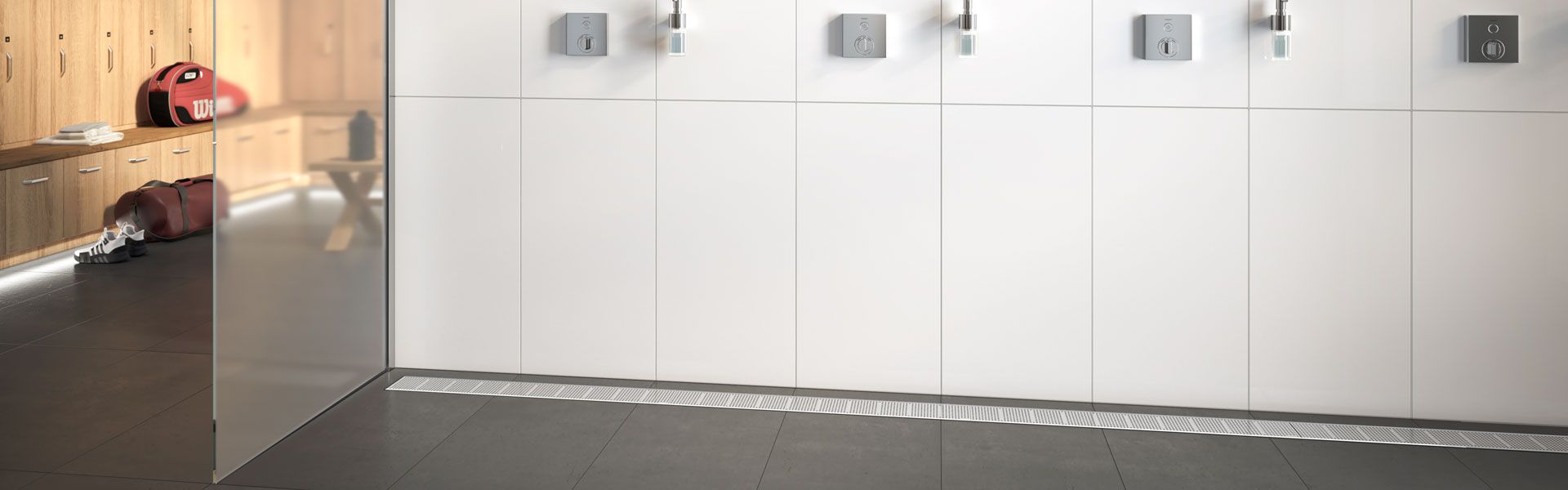

ACO ShowerDrain Public X mit Wärmetauscher

Klares Design trifft Energieeffizienz

Konkrete Massnahmen für mehr Nachhaltigkeit – Duschen mit Wärmerückgewinnung

Der Energieaufwand zur Erzeugung von Warmwasser benötigt in zeitgemässen Bauten bereits gleich viel Energie wie die gesamte Heizung. Anstelle das noch warme Abwasser ungenutzt in die Kanalisation abzuleiten, wird es bei dieser Lösung erst über einen Wärmetauscher geführt.
Dem Abwasser wird so die Wärme entzogen und das kalte Frischwasser wird vorgewärmt. Durch diese effiziente Vorerwärmung muss später an der Mischbatterie viel weniger Heisswasser beigemischt werden

Produkt ShowerDrain Public X Prospekt ShowerDrain Public X



  • Trinkwasser-zertifiziert nach DVGW / SVGW / WRAS
  • Effizienz bis zu 48% (10P)
  • Zwei Effizienzklassen wählbar durch Wärmetauscher 6P oder 10P
  • Wärmetauscher demontierbar, dadurch einfacher Zugang zur Rohrleitung auch im eingebauten Zustand
  • Gemäss DIN EN 1253-1
  • Werkseitig angebrachte Dichtmanschette (erfüllt W3I gemäss DIN 18534)

ACO ShowerDrain Public X - Die Wärmetauscherduschrinne

Konkrete Massnahmen für mehr Nachhaltigkeit – Duschen mit Wärmerückgewinnung

Der Energieaufwand zur Erzeugung von Warmwasser benötigt in zeitgemäßen Bauten bereits gleich viel Energie wie die gesamte Heizung. Anstelle das noch warme Abwasser ungenutzt in die Kanalisation abzuleiten, wird es bei dieser Lösung erst über einen Wärmetauscher geführt. Dem Abwasser wird so die Wärme entzogen und das kalte Frischwasser wird vorgewärmt. Durch diese effiziente Vorerwärmung muss später an der Mischbatterie viel weniger Heisswasser beigemischt werden.

Warum sich unsere Kunden für die ACO ShowerDrain Public X entscheiden:

  • Effizient und nachhaltig: Energieverbrauch wird verringert
  • Amortisation: Kurzfristiger Payback dank geringerer Energiekosten
  • Einfach und dauerhaft: Schnelle Installation, einfache Reinigung und hochwertige Materialien

Der Wärmetauscher der ACO ShowerDrain Public X ist durch folgende Stellen Trinkwasser-zertifiziert: DVGW / SVGW / WRAS / KIWA

Funktionsprinzip

  1. Das warme Duschwasser tritt mit einer Temperatur von 38°C am Duschkopf aus, fliesst durch den Rost, passiert den Geruchverschluss und wird gleichmässig über den doppelwandigen Wärmetauscher geleitet.
  2. Das kalte Frischwasser (blau), welches durch den Wärmetauscher strömt wird von ca. 10°C auf ca. 26 – 32°C (orange) erwärmt.
  3. Dies hat zur Folge, dass die Mischarmatur den Heisswasserzufluss verringert (rot/orange), was einen direkten Einfluss auf den Energieverbrauch zur Warmwasseraufbereitung hat.
  4. Mit dieser Lösung reduzieren sie die Energiekosten und schonen die Umwelt – ohne auf Komfort einer warmen Dusche zu verzichten.

Einfach und dauerhaft: Einfache Installation, einfache Reinigung und hochwertige Materialien

Mit der ACO ShowerDrain Public X eröffnet ACO Bauherren und Planern beste Möglichkeiten für eine effiziente, grosszügige und homogene Badgestaltung ohne Absätze, Materialwechsel und Barrieren.
Hochwertiger Edelstahl hat sich in vielen Anwendungsbereichen durchgesetzt, in denen hohe Anforderungen an Hygiene, Betriebssicherheit und Werkstoffbeständigkeit bestehen. Standardmässig wird der Werkstoff V2A verwendet, auf Anfrage kann die Duschrinne inkl. Rost auch in V4A gefertigt werden.
Die ACO ShowerDrain Public X wird komplett vormontiert geliefert. Für Reinigungszwecke können alle innenliegenden Bauteile, inkl. dem doppelwandigem Wärmetauscher entnommen werden. Dadurch ist auch im eingebauten Zustand ein einfacher Zugang zur Rohrleitung gewährleistet.

Individuelle Lösungen

Manche Anwendungsfälle erfordern aufgrund besonderer Architekturvorhaben individuelle Lösungen. Mit der ACO ShowerDrain Public X sind vielfältige Massanfertigungen bis 6 m möglich. Durch millimetergenaue Längenmasse, waagerechter & senkrechter Stutzen, Fliesenrahmen von 13 – 30 mm kann die Duschrinne an die jeweilige Einbausituation angepasst werden.

Effizienz bis zu 48%*

*(bei Brausekopf 9,2 l/min)



  • Normprüfung DIN 94678 – 12,5 l/min
  • 38ºC am Brausekopf
  • 10ºC Kaltwasserzulauf

Effizienz ist abhängig von:

  • Anschlussschema
  • Anzahl der Duschen
  • Durchflussmenge der Brauseköpfe
Effizienz bei verschiedenen Volumenströmen pro Brause

Wassereinwirkungsklasse W3-I gemäss der neuen Abdichtungsnorm von Innenräumen (DIN 18534-3)


  • Die Flanschbreite an Entwässerungsrinnen, Bodenabläufen und Einbauteilen muss mindestens 50 mm betragen (gilt nicht für werkseitig angebrachte Dichtmanschetten)

  • Bei W3-I sind Flanschbreiten ≥ 50 mm zur Abdichtung der Durchdringungen erforderlich

  • Zusätzliche Einwirkungen (z. B. erhöhte chemische Einwirkungen in Gewerbeküchen) können grössere Flanschbreiten erfordern

  • Bei Schwellenabschlüssen mit geringem oder ohne Niveauunterschied ist bei W3-I immer eine Rinne anzuordnen
