ACO ShowerDrain Public X avec échangeur de chaleur

Un design clair rencontre l‘efficacité énergétique

Des mesures concrètes pour plus de durabilité - Douches avec récupération de chaleur

Dans les bâtiments modernes, l‘énergie nécessaire à la production d‘eau chaude est déjà égale à celle utilisée pour le chauffage. Au lieu d‘évacuer les eaux usées encore chaudes dans les égouts, cette solution les fait d‘abord passer par un échangeur de chaleur. La chaleur est ainsi extraite des eaux usées et l‘eau fraîche froide est préchauffée. Grâce à ce préchauffage efficace, il faut ensuite ajouter beaucoup moins d‘eau chaude au niveau du mitigeur.

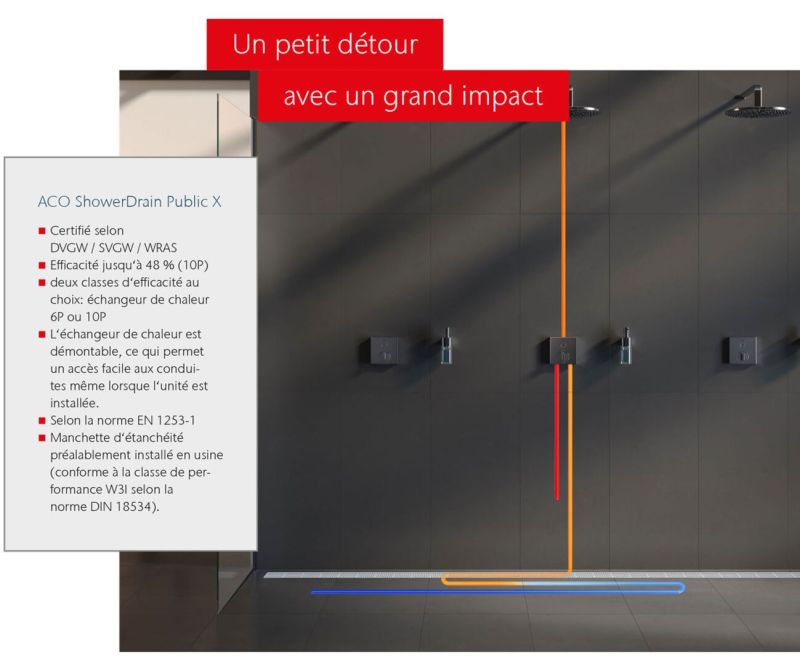

Produit ShowerDrain Public X Brochure ShowerDrain Public X



  • Certifié selon DVGW / SVGW / WRAS
  • Efficacité jusqu‘à 48 % (10P)
  • deux classes d‘efficacité au choix: échangeur de chaleur 6P ou 10P
  • L‘échangeur de chaleur est démontable, ce qui permet un accès facile aux conduites même lorsque l‘unité est installée.
  • Selon la norme EN 1253-1
  • Manchette d‘étanchéité préalablement installé en usine (conforme à la classe de performance W3I selon la norme DIN 18534).

ACO ShowerDrain Public X - Le caniveau avec échangeur de chaleur

Des mesures concrètes pour plus de durabilité - Douches avec récupération de chaleur

Dans les bâtiments modernes, l‘énergie nécessaire à la production d‘eau chaude est déjà égale à celle utilisée pour le chauffage. Au lieu d‘évacuer les eaux usées encore chaudes dans les égouts, cette solution les fait d‘abord passer par un échangeur de chaleur. La chaleur est ainsi extraite des eaux usées et l‘eau fraîche froide est préchauffée. Grâce à ce préchauffage efficace, il faut ensuite ajouter beaucoup moins d‘eau chaude au niveau du mitigeur.

Pourquoi nos clients choisissent ACO ShowerDrain Public X?

  • Efficace et durable : Réduction de la consommation d`énergie
  • Amortissement : Retour sur investissement à court terme grâce à la réduction des coûts énergétiques.
  • Simple et durable : installation rapide, nettoyage facile et matériaux de haute qualité

Le récupérateur de chaleur de l‘ACO ShowerDrain Public X est certifié conforme aux normes relatives à l‘eau potable par les organismes suivants : DVGW / SVGW / WRAS

Principe de fonctionnement

  1. L‘eau chaude de la douche sort du pommeau à une température de 38°C, traverse la grille, passe par le siphon, et est uniformément dirigée à travers l‘échangeur de chaleur à double paroi.
  2. L‘eau froide du réseau (en bleu), qui circule à travers l‘échangeur de chaleur, est chauffée d‘environ 10°C à environ 26-32°C (en orange).
  3. Cela a pour effet de réduire l‘apport en eau chaude par le mitigeur (en rouge/orange), ce qui a un impact direct sur la consommation d‘énergie pour le chauffage de l‘eau.
  4. Cette solution permet de réduire les coûts énergétiques et de préserver l‘environnement, sans compromettre le confort d‘une douche chaude.

Simple et durable : Installation facile, nettoyage aisé et matériaux de haute qualité.

Avec ACO ShowerDrain Public X, ACO offre aux maîtres d'ouvrage et aux concepteurs les meilleures possibilités pour une conception de salle de bains efficace, spacieuse et homogène, sans marches, changements de matériaux et barrières
L'acier inoxydable de haute qualité s'est imposé dans de nombreux domaines d'application où des exigences élevées en matière d'hygiène, de sécurité opérationnelle et de résistance des matériaux sont nécessaires. L'acier inoxydable 1,4301 est utilisé par défaut, mais sur demande, la caniveau de douche, y compris la grille, peut également être fabriqué en acier inoxydable 1,4404. L'ACO ShowerDrain Public X est livré entièrement préassemblé. À des fins de nettoyage, tous les composants internes, y compris l'échangeur de chaleur à double paroi, peuvent être retirés. Cela garantit un accès facile à la canalisation même une fois installé.

Solutions individuelles

Certains cas d'utilisation nécessitent des solutions individuelles en raison de projets architecturaux particuliers. Avec l'ACO ShowerDrain Public X, des fabrications sur mesure variées jusqu'à 6 m sont possibles. Grâce à des mesures de longueur précises au millimètre, des raccords horizontaux et verticaux, ainsi qu'un cadre de carreaux variable de 13 à 30 mm, le caniveau de douche peut être adapté à la situation d'installation respective.

Efficacité jusqu'à 48%*

*(avec pomme de douche 9,2 l/min)



  • Test normalisé DIN 94678 - 12,5 l/min
  • 38ºC à la pomme de douche
  • 10ºC Arrivée d'eau froide

L'efficacité dépend de :

  • Schéma de raccordement
  • Nombre de douches
  • Débit des pommes de douche
Efficacité avec différents débits volumiques par pomme de douche

Classe d'exposition à l'eau W3-I selon la nouvelle norme d'étanchéité des espaces intérieurs (DIN 18534-3)


  • La largeur de la bride des caniveaux de drainage, des écoulements de sol et des éléments encastrés doit être d'au moins 50 mm (ne s'applique pas aux manchettes d'étanchéité posées en usine).

  • Pour W3-I, des largeurs de bride ≥ 50 mm sont nécessaires pour assurer l'étanchéité des pénétrations.

  • Des effets supplémentaires (par ex. effets chimiques accrus dans les cuisines commerciales) peuvent nécessiter des largeurs de bride plus importantes.

  • Des effets supplémentaires (par ex. effets chimiques accrus dans les cuisines commerciales) peuvent nécessiter des largeurs de bride plus importantes.
