LipuSmart-P-OB Basisausführung

Hersteller

  • Produktvorteile
    • 4in1 – Komplettlösung
    • Optionale Modbus-Anbindung
    • Strukturelle Stabilität des Behälters mit hoher Standsicherheit

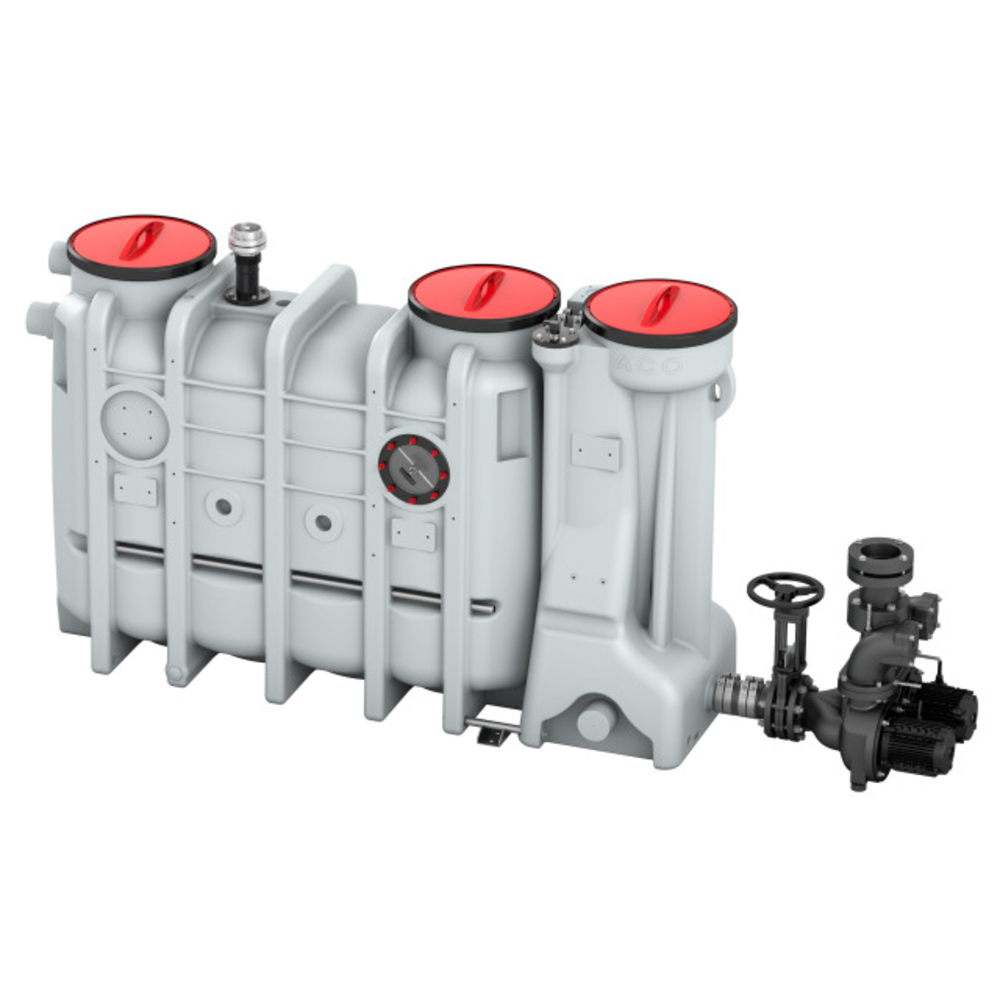

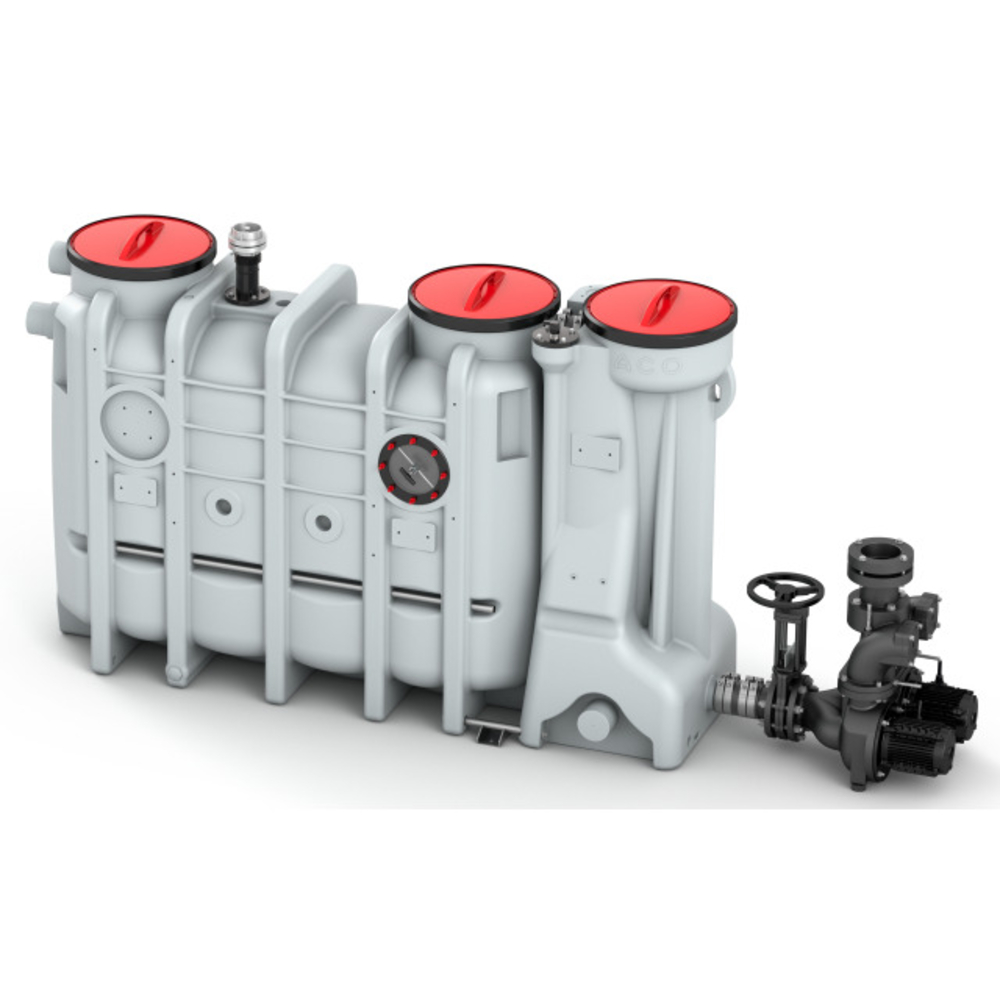

  • Fettabscheider mit integrierter Hebeanlage LipuSmart-P-OB Basisausführung
  • Polyethylen
  • Integrierter Rückstauschutz
  • Fettabscheider gemäss Norm SN EN 1825
  • Hebeanlage gemäss Norm SN EN 12050
  • Zum Einbau in Räumen - frostfrei
  • Mit integriertem Schlammfang
  • Entsorgungsanschluss DN 65, Gegenflansch mit Storz- Kupplung 75B und Blindkupplung 2 1/2"
  • Reinigung über Deckel
  • Entsorgung und Reinigung über Öffnen der Deckel (mit Geruchsbildung verbunden)
  • Basisausführung
  • Mit Geruchsbildung verbunden
  • Nur eine Lüftungsleitung notwendig
    • Für den LipuSmart-P NS 2 empfiehlt ACO die bauseitige Installation von 2 Lüftungsleitungen

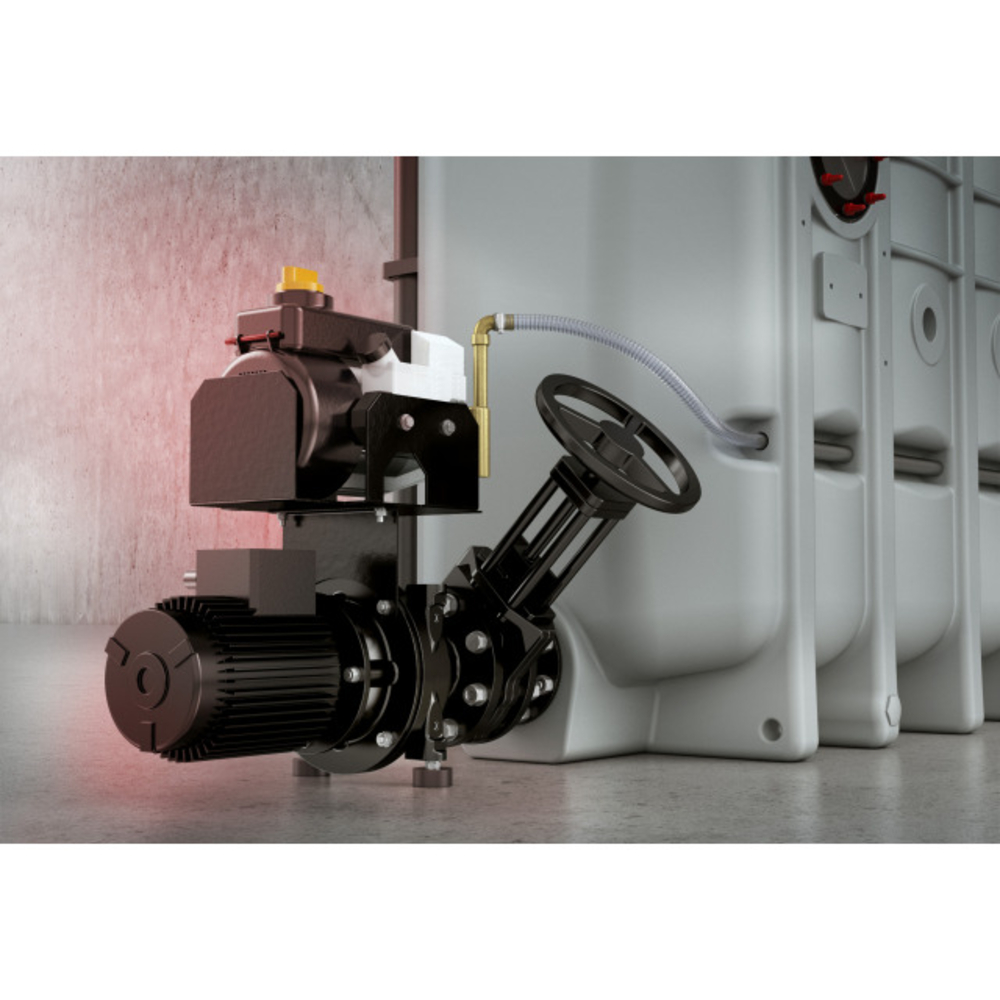

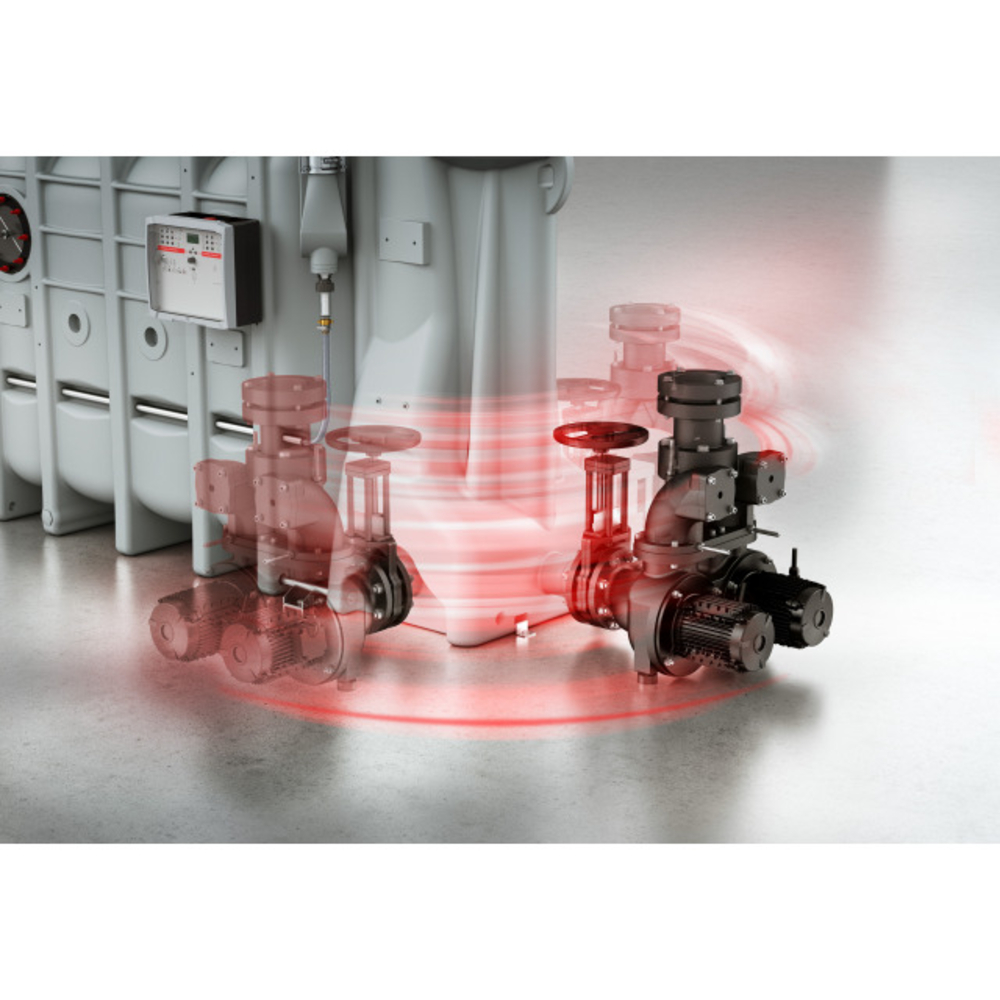

  • Kompakte Aufstellmasse: Die Pumpentechnik lässt sich flexibel an 3 Seiten montieren
  • Innovative Gesamtanlagensteuerung zur Integration in die Gebäudeleittechnik
Weitere Produktinformationen
bitte warten...

Ihre Daten werden geladen...

Art.Nr. alte Art.Nr. Typ Nenngrösse Nennweite
DN		 Schlammfang
l		 Fettspeicher
l		 Gesamtinhalt
l		 Gewicht leer
kg		 Gewicht gefüllt
kg		 Downloads
2091707 ACO LipuSmart-P-OB NS2 Fettabscheider mit integrierter 3552.36.00 Pumpenset 1.5 kW NS 2 100 210 100 440 194 634
2091714 ACO LipuSmart-P-OB NS3 Fettabscheider mit integrierter 3553.36.00 Pumpenset 1.5 kW NS 3 100 300 150 630 204 834
2091719 ACO LipuSmart-P-OB NS4 Fettabscheider mit integrierter 3554.36.00 Pumpenset 1.5 kW NS 4 100 400 200 830 219 1049
2091722 ACO LipuSmart-P-OB NS5.5 Fettabscheider mit integrierter 3555.36.00 Pumpenset 4.0 kW NS 5.5 150 725 360 1430 323 1753
2091726 ACO LipuSmart-P-OB NS5.5 Fettabscheider mit integrierter 3557.36.00 Pumpenset 4.0 kW NS 7 150 800 400 1600 340 1940
2091729 ACO LipuSmart-P-OB NS8.5 Fettabscheider mit integrierter 3558.36.00 Pumpenset 4.0 kW NS 8.5 150 940 475 1900 361 2261
2091735 ACO LipuSmart-P-OB NS10 Fettabscheider mit integrierter 3560.36.00 Pumpenset 4.0 kW NS 10 150 1000 520 2000 373 2353
Abmessung Bild
Art.Nr.NenngrösseAbmessungen
L1 L2 L3 H1 H2 H4 B1 D
mm mm mm mm mm mm mm mm
2091707 NS 2 1100 800 1625 1055 753 1500 742 110
2091714 NS 3 1450 800 1975 1055 753 1500 742 110
2091719 NS 4 1760 800 2285 1055 753 1500 742 110
2091722 NS 5.5 1760 835 2287 1250 753 1700 960 160
2091726 NS 7 1960 835 2487 1250 753 1700 960 160
2091729 NS 8.5 2250 835 2777 1250 753 1700 960 160
2091735 NS 10 2450 835 2977 1250 753 1700 960 160
Leistungsparameter Bild
Art.Nr.TypFörderhöheFörderstrom Q bei Gesamtförderhöhe HFördermedien-Temperatur
4 m 6 m 8 m 10 m 12 m 16 m 18 m Normal Maximal
m l/s l/s l/s l/s l/s l/s l/s °C °C
2091707 Pumpenset 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091714 Pumpenset 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091719 Pumpenset 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091722 Pumpenset 4.0 kW 5 -20 14.3 12.6 10.8 9.4 5.0 2.7 40 65
2091726 Pumpenset 4.0 kW 5 -20 14.3 12.6 10.8 9.4 5.0 2.7 40 65
2091729 Pumpenset 4.0 kW 5 -20 14.3 12.6 10.8 9.4 5.0 2.7 40 65
2091735 Pumpenset 4.0 kW 5 -20 14.3 12.6 10.8 9.4 5.0 2.7 40 65
