LipuSmart-P-OD Ausbaustufe 1

Hersteller

  • Produktvorteile
    • 4in1 – Komplettlösung
    • Optionale Modbus-Anbindung
    • Strukturelle Stabilität des Behälters mit hoher Standsicherheit

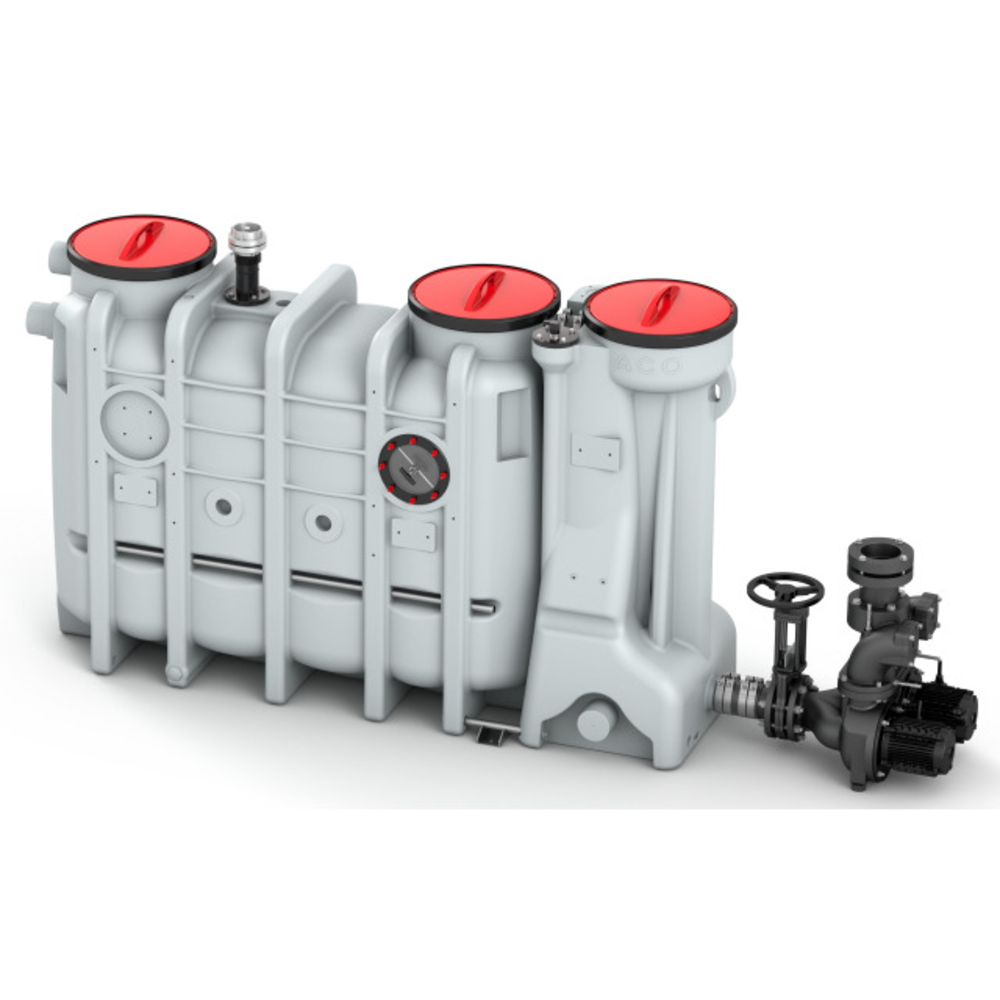

  • Fettabscheider mit integrierter Hebeanlage LipuSmart-P-OD Ausbaustufe 1
  • Polyethylen
  • Integrierter Rückstauschutz
  • Fettabscheider gemäss Norm SN EN 1825
  • Hebeanlage gemäss Norm SN EN 12050
  • Zum Einbau in Räumen - frostfrei
  • Mit integriertem Schlammfang
  • Entsorgungsanschluss DN 65, Gegenflansch mit Storz- Kupplung 75B und Blindkupplung 2 1/2"
  • Reinigung über Deckel
  • Geruchsfreie Entsorgung über Anschluss zur Direktabsaugung
  • Ausbaustufe 1
  • Nachreinigung über Öffnen der Deckel (geringe Geruchsbildung)
  • Nur eine Lüftungsleitung notwendig
    • Für den LipuSmart-P NS 2 empfiehlt ACO die bauseitige Installation von 2 Lüftungsleitungen
Weitere Produktinformationen
bitte warten...

Ihre Daten werden geladen...

Art.Nr. alte Art.Nr. Typ Nenngrösse Nennweite
DN		 Schlammfang
l		 Fettspeicher
l		 Gesamtinhalt
l		 Gewicht leer
kg		 Gewicht gefüllt
kg		 Downloads
2091708 ACO LipuSmart-P-OD NS2 Fettabscheider mit integrierter 3552.66.00 Pumpenset 1,5 kW NS 2 100 210 100 440 199 639
2091715 ACO LipuSmart-P-OD NS3 Fettabscheider mit integrierter 3553.66.00 Pumpenset 1,5 kW NS 3 100 300 150 630 209 839
2078265 ACO LipuSmart-P-OD NS4 Fettabscheider mit integrierter 3554.66.00 Pumpenset 1,5 kW NS 4 100 400 200 830 224 1054
2074086 ACO LipuSmart-P-OD NS5.5 Fettabscheider mit integrierter 3555.66.00 Pumpenset 4,0 kW NS 5.5 150 725 360 1430 328 1758
2078266 ACO LipuSmart-P-OD NS7 Fettabscheider mit integrierter 3557.66.00 Pumpenset 4,0 kW NS 7 150 800 400 1600 346 1946
3003963 ACO LipuSmart-P-OD NS8.5 Fettabscheider mit integrierter 3558.66.00 Pumpenset 4,0 kW NS 8.5 150 940 475 1900 367 2267
2074915 ACO LipuSmart-P-OD NS10 Fettabscheider mit integrierter 3560.66.00 Pumpenset 4,0 kW NS 10 150 1000 520 2000 379 2379
Abmessung Bild
Art.Nr.NenngrösseAbmessungen
L1 L2 L3 H1 H2 H4 B1 D
mm mm mm mm mm mm mm mm
2091708 NS 2 1100 800 1625 1055 753 1500 742 110
2091715 NS 3 1450 800 1975 1055 753 1500 742 110
2078265 NS 4 1760 800 2285 1055 753 1500 742 110
2074086 NS 5.5 1760 835 2287 1250 753 1700 960 160
2078266 NS 7 1960 835 2487 1250 753 1700 960 160
3003963 NS 8.5 2250 835 2777 1250 753 1700 960 160
2074915 NS 10 2450 835 2977 1250 753 1700 960 160
Leistungsparameter Bild
Art.Nr.TypFörderhöheFörderstrom Q bei Gesamtförderhöhe HFördermedien-Temperatur
4 m 6 m 8 m 10 m 12 m 16 m 18 m Normal Maximal
m l/s l/s l/s l/s l/s l/s l/s °C °C
2091708 Pumpenset 1,5 kW 3 - 9 11.2 7.5 1.9 40 65
2091715 Pumpenset 1,5 kW 3 - 9 11.2 7.5 1.9 40 65
2078265 Pumpenset 1,5 kW 3 - 9 11.2 7.5 1.9 40 65
2074086 Pumpenset 4,0 kW 5 -20 14.3 12.6 10.8 9.4 5.0 2.7 40 65
2078266 Pumpenset 4,0 kW 5 -20 14.3 12.6 10.8 9.4 5.0 2.7 40 65
3003963 Pumpenset 4,0 kW 5 -20 14.3 12.6 10.8 9.4 5.0 2.7 40 65
2074915 Pumpenset 4,0 kW 5 -20 14.3 12.6 10.8 9.4 5.0 2.7 40 65
