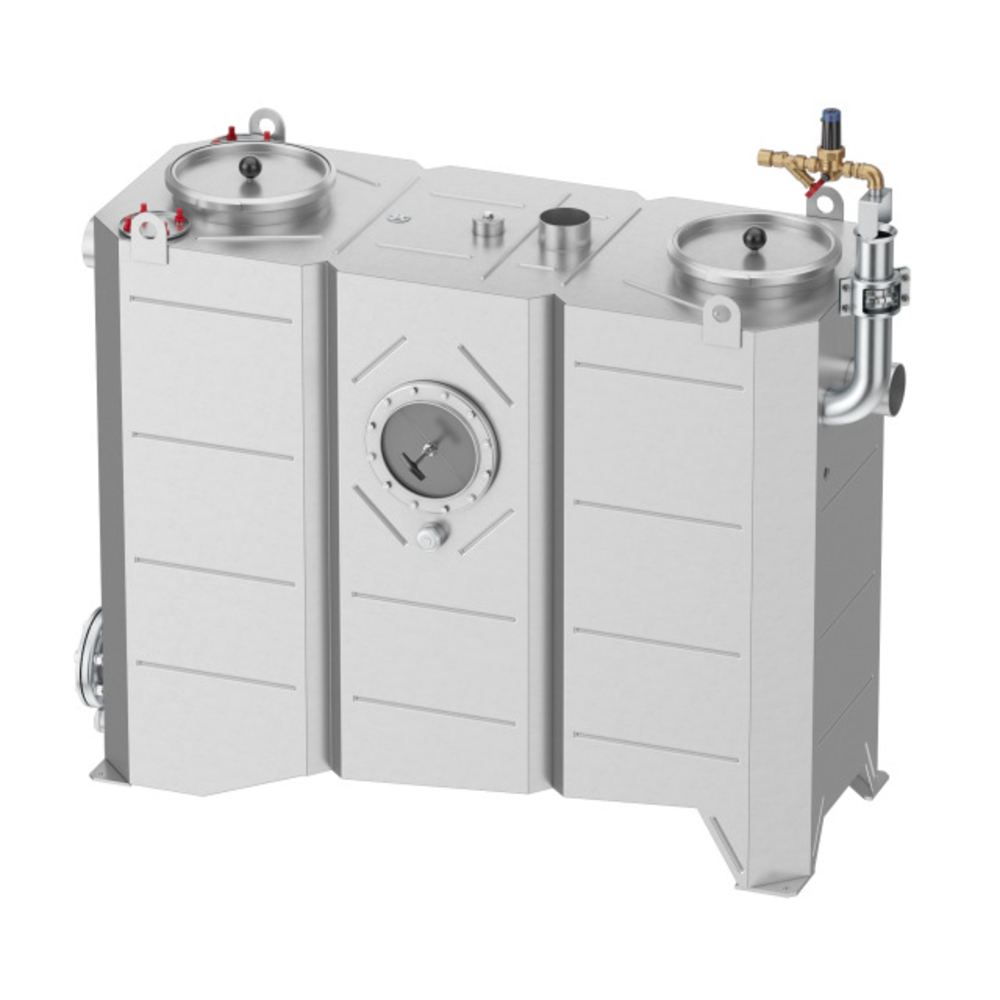

LipuJet-S-OD - Ausbaustufe 1

Hersteller

  • Produktvorteile
    • Minimierung der Entsorgungs- und Wartungskosten durch wirtschaftliche Nenngrößenabstufungen
    • Direktentleerung ohne Geruchsbildung
    • Optimales Einbringmass
    • Geringes Gewicht
  • Fettabscheider LipuJet-S-OD Ausbaustufe 1
  • Edelstahl 1.4571
  • Gemäss Norm SN EN 1825
  • Bauaufsichtliche Zulassung Z-54.1-413
  • Zum Einbau in Räumen - frostfrei
  • Mit integriertem Schlammfang
  • Absaug- und Entsorgungssumpf mit Grundablassmuffe R 1"
  • Reinigung über Wartungsöffnung
  • Direktabsaugung (OD)
  • Ausbaustufe 1
  • Geruchsdichte Wartungsöffnung
    • Durchmesser: 300 mm bei NS 1 – 4
    • Durchmesser: 500 mm bei NS 5,5 – 10
  • Aufrüstung zu Ausbaustufen 2 - 3 möglich
bitte warten...

Ihre Daten werden geladen...

Art.Nr. alte Art.Nr. Nenngrösse Nennweite
DN		 Schlammfang
l		 Fettspeicher
l		 Gesamtinhalt
l		 Gewicht leer
kg		 Gewicht gefüllt
kg		 Downloads
2091812 ACO LipuJet-S-OD NS1, SF 100L Fettabscheider aus Edelstahl 7551.64.00 NS 1 100 100 100 320 135 455
2024909 ACO LipuJet-S-OD NS2, SF 200L Fettabscheider aus Edelstahl 7552.64.00 NS 2 100 200 100 440 140 580
2024914 ACO LipuJet-S-OD NS3, SF 300L Fettabscheider aus Edelstahl 7553.64.00 NS 3 100 300 150 630 160 790
2075009 ACO LipuJet-S-OD NS4, SF 400L Fettabscheider aus Edelstahl 7554.64.00 NS 4 100 400 200 830 180 1010
2074100 ACO LipuJet-S-OD NS5,5, SF 550L Fettabscheider aus Edelstahl 7555.64.00 NS 5.5 150 550 360 1430 245 1675
2024927 ACO LipuJet-S-OD NS7, SF 700L Fettabscheider aus Edelstahl 7557.64.00 NS 7 150 700 400 1600 260 1860
2091813 ACO LipuJet-S-OD NS8,5, SF 850L Fettabscheider aus Edelstahl 7558.64.00 NS 8.5 150 850 475 1900 300 2200
2091815 ACO LipuJet-S-OD NS10, SF 1000L Fettabscheider aus Edelstahl 7560.64.00 NS 10 150 1000 520 2000 320 2320
Abmessung Bild
Art.Nr.NenngrösseAbmessungen
L1 L2 L3 H1 H2 H3 H4 H5 B1 B2 D
mm mm mm mm mm mm mm mm mm mm mm
2091812 NS 1 905 1100 115 830 760 1200 1380 1550 695 760 110
2024909 NS 2 905 1100 115 1055 985 1320 1500 1700 695 760 110
2024914 NS 3 1255 1450 115 1055 985 1320 1500 1700 695 760 110
2075009 NS 4 1605 1800 115 1055 985 1320 1500 1700 695 760 110
2074100 NS 5.5 1655 1920 115 1255 1185 1570 1750 1950 940 1010 160
2024927 NS 7 1855 2120 115 1255 1185 1570 1750 1950 940 1010 160
2091813 NS 8.5 2155 2420 115 1255 1185 1570 1750 1950 940 1010 160
2091815 NS 10 2345 2610 115 1255 1185 1570 1750 1950 940 1010 160
