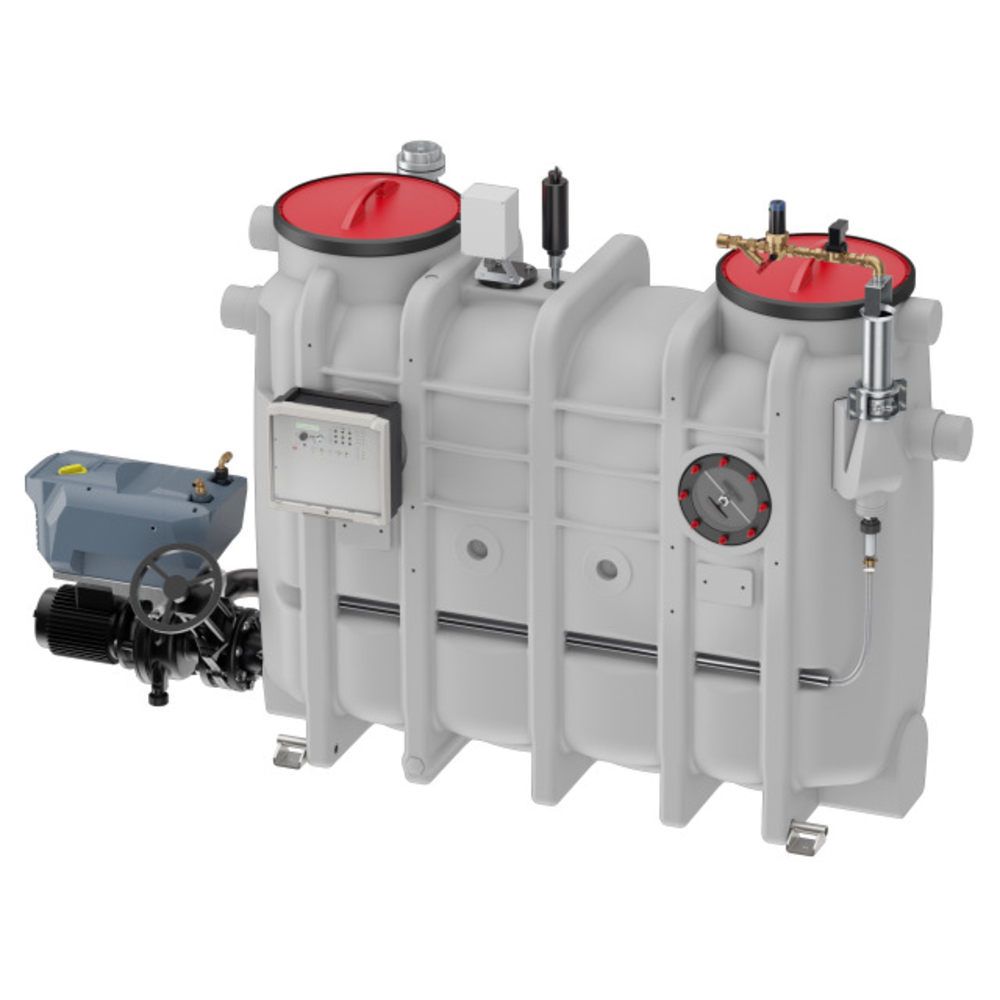

LipuJet-P-OAP - Ausbaustufe 3

Hersteller

  • Produktvorteile
    • Strukturelle Stabilität des Behälters mit Standsicherheitsnachweis von 25 Jahren
    • Minimierung der Entsorgungs- und Wartungskosten durch wirtschaftliche Nenngrössenabstufungen
    • Entleeren, Reinigen und Befüllen ohne Geruchsbildung
    • Hydromechanische Hochdruck-Innenreinigung – nur Kaltwasseranschluss notwendig
    • Optimales Einbringmass
    • Geringes Gewicht

  • Fettabscheideranlage LipuJet-P-OAP gemäss SN EN 1825 und DIN 4040‑100
  • Polyethylen
  • Gemäss Norm SN EN 1825
  • Bauaufsichtliche Zulassung Z-54.1-414
  • Zum Einbau in Räumen - frostfrei
  • Mit integriertem Schlammfang
  • Fülleinheit mit Magnetventil zur automatischen Bedienung
  • Absaug- und Entsorgungssumpf mit Grundablassmuffe R 1"
  • Entsorgung über Entsorgungspumpe (OAP)
  • Automatische Hochdruckreinigung
  • Ausbaustufe 3
  • Geruchsdichte Wartungsöffnung, Durchmesser 450 mm
  • Bedienseite rechts/links
  • Vollautomatischer Programmablauf
  • Freiaufstellung
bitte warten...

Ihre Daten werden geladen...

Art.Nr. alte Art.Nr. Nenngrösse Nennweite
DN		 Schlammfang
l		 Fettspeicher
l		 Gesamtinhalt
l		 Gewicht leer
kg		 Gewicht gefüllt
kg		 Bedienung kg Downloads
2023676 ACO LipuJet-P-OAP NS1, SF 106 Liter Fettabscheider aus PE-LLD (Polyethylen) 3551.84.42 NS 1 100 106 100 320 177 497 Rechts 176.6
2023690 ACO LipuJet-P-OAP NS2, SF 210 Liter Fettabscheider aus PE-LLD (Polyethylen) 3552.84.42 NS 2 100 210 100 440 182 622 Rechts 184.0
2023701 ACO LipuJet-P-OAP NS3, SF 300 Liter Fettabscheider aus PE-LLD (Polyethylen) 3553.84.42 NS 3 100 300 150 630 194 824 Rechts 209.4
2023714 ACO LipuJet-P-OAP NS4, SF 400 Liter Fettabscheider aus PE-LLD (Polyethylen) 3554.84.42 NS 4 100 400 200 830 210 1040 Rechts 220.4
2023720 ACO LipuJet-P-OAP NS5.5, SF 725 Liter Fettabscheider aus PE-LLD (Polyethylen) 3555.84.42 NS 5.5 150 725 360 1430 286 1716 Rechts 286.5
2023731 ACO LipuJet-P-OAP NS7, SF 800 Liter Fettabscheider aus PE-LLD (Polyethylen) 3557.84.42 NS 7 150 800 400 1600 305 1905 Rechts 304.7
2023739 ACO LipuJet-P-OAP NS8.5, SF 940 Liter Fettabscheider aus PE-LLD (Polyethylen) 3558.84.42 NS 8.5 150 940 475 1900 325 2225 Rechts 325.4
2023748 ACO LipuJet-P-OAP NS10, SF 1000 Liter Fettabscheider aus PE-LLD (Polyethylen) 3560.84.42 NS 10 150 1000 520 2000 337 2337 Rechts 337.3
2018329 ACO LipuJet-P-OAP NS1, SF 106 Liter Fettabscheider aus PE-LLD (Polyethylen) 3551.84.32 NS 1 100 106 100 320 177 497 Links 176.6
2023689 ACO Hydro-Jet-OAE NS2, SF 210 Liter Fettabscheider aus PE-LLD (Polyethylen) 3552.84.32 NS 2 100 210 100 440 182 622 Links 184.0
2091773 ACO LipuJet-P-OAP NS3, SF 300 Liter Fettabscheider aus PE-LLD (Polyethylen) 3553.84.32 NS 3 100 300 150 630 194 824 Links 195.8
2023713 ACO LipuJet-P-OAP NS4, SF 400 Liter Fettabscheider aus PE-LLD (Polyethylen) 3554.84.32 NS 4 100 400 200 830 210 1040 Links 211.7
2023719 ACO LipuJet-P-OAP NS5.5, SF 725 Liter Fettabscheider aus PE-LLD (Polyethylen) 3555.84.32 NS 5.5 150 725 360 1430 286 1716 Links 286.5
2023730 ACO LipuJet-P-OAP NS7, SF 800 Liter Fettabscheider aus PE-LLD (Polyethylen) 3557.84.32 NS 7 150 800 400 1600 305 1905 Links 304.8
2023738 ACO LipuJet-P-OAP NS8.5, SF 940 Liter Fettabscheider aus PE-LLD (Polyethylen) 3558.84.32 NS 8.5 150 940 475 1900 325 2225 Links 325.3
2023747 ACO LipuJet-P-OAP NS10, SF 1000 Liter Fettabscheider aus PE-LLD (Polyethylen) 3560.84.32 NS 10 150 1000 520 2000 337 2337 Links 337.3
Abmessung Bild
Art.Nr.NenngrösseAbmessungen
L1 L2 L3 L4 H1 H2 H3 H4 H5 B1 B2 B3 B4 D
mm mm mm mm mm mm mm mm mm mm mm mm mm mm
2023676 NS 1 1100 1300 1800 700 830 760 1510 1300 1500 700 770 500 930 110
2023690 NS 2 1100 1300 1800 700 1055 985 1710 1500 1700 700 770 500 930 110
2023701 NS 3 1450 1650 2150 700 1055 985 1710 1500 1700 700 770 500 930 110
2023714 NS 4 1760 2000 2460 700 1055 985 1710 1500 1700 700 770 500 930 110
2023720 NS 5.5 1760 2000 2460 700 1250 1180 1910 1700 1900 950 1020 625 1180 160
2023731 NS 7 1960 2200 2660 700 1250 1180 1910 1700 1900 950 1020 625 1180 160
2023739 NS 8.5 2250 2485 2950 700 1250 1180 1910 1700 1900 950 1020 625 1180 160
2023748 NS 10 2450 2690 3150 700 1250 1180 1910 1700 1900 950 1020 625 1180 160
2018329 NS 1 1100 1300 1800 700 830 760 1510 1300 1500 700 770 500 930 110
2023689 NS 2 1100 1300 1800 700 1055 985 1710 1500 1700 700 770 500 930 110
2091773 NS 3 1450 1650 2150 700 1055 985 1710 1500 1700 700 770 500 930 110
2023713 NS 4 1760 2000 2460 700 1055 985 1710 1500 1700 700 770 500 930 110
2023719 NS 5.5 1760 2000 2460 700 1250 1180 1910 1700 1900 950 1020 625 1180 160
2023730 NS 7 1960 2200 2660 700 1250 1180 1910 1700 1900 950 1020 625 1180 160
2023738 NS 8.5 2250 2485 2950 700 1250 1180 1910 1700 1900 950 1020 625 1180 160
2023747 NS 10 2450 2690 3150 700 1250 1180 1910 1700 1900 950 1020 625 1180 160

Entsorgungspumpe

Entsorgung Bild

Merkmale der Basisausführung:

  • Entleerung und Reinigung über Revisionsöffnung
  • Geruchsbildung bei Entleerung und Reinigung



Merkmale der Ausbaustufe 1:

  • Anschluss für Direktabsaugung
  • Geruchsbildung nur bei Reinigung



Merkmale der Ausbaustufe 2:

  • Anschluss für Direktabsaugung
  • Hochdruckreinigung mit manueller Bedienung
  • Keine Geruchsbildung



Merkmale der Ausbaustufe 3:

  • Anschluss für Direktabsaugung
  • Vollautomatischer Programmablauf
  • Optional mit Entleerungspumpe und Fernbedienung
  • Keine Geruchsbildung
