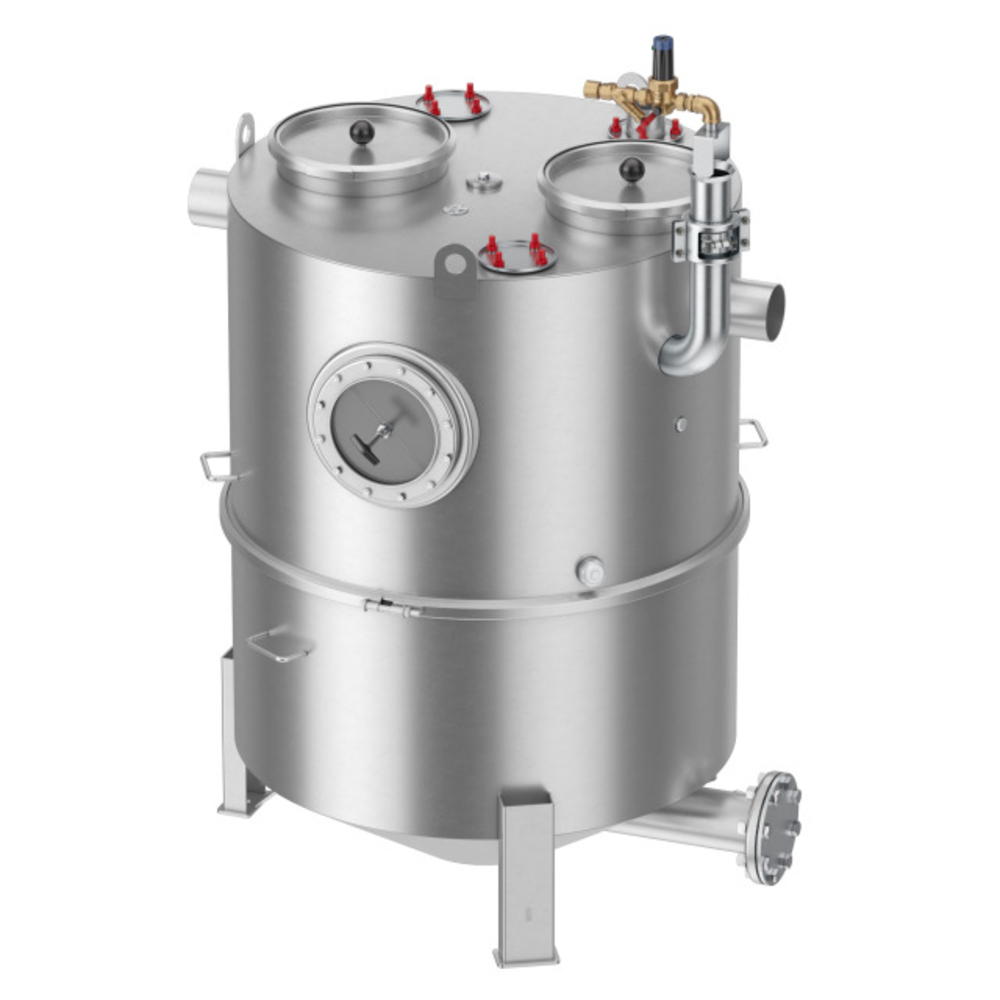

LipuJet-S-RB - Basisausführung

Hersteller

  • Produktvorteile
    • Transport- und montagefreundliche Einbringung in Einzelteilen
    • Optimales Einbringmass
    • Geringes Gewicht

  • Fettabscheideranlage LipuJet-S-RB gemäss SN EN 1825 und DIN 4040‑100
  • Edelstahl 1.4571
  • Gemäss Norm SN EN 1825
  • Bauaufsichtliche Zulassung Z-54.1-487
  • Zum Einbau in Räumen - frostfrei
  • Mit integriertem Schlammfang
  • Absaug- und Entsorgungssumpf mit Grundablassmuffe R 1 1/2"
  • Entsorgung über Deckel (RB)
  • Reinigung über Wartungsöffnung
  • Basisausführung
  • Geruchsdichte Wartungsöffnung
    • Durchmesser: 300 mm bei NS 1 – 4
    • Durchmesser: 500 mm bei NS 7 – 20
  • Aufrüstung zu Ausbaustufen 1 - 3 möglich
bitte warten...

Ihre Daten werden geladen...

Art.Nr. alte Art.Nr. Nenngrösse Nennweite
DN		 Schlammfang
l		 Fettspeicher
l		 Gesamtinhalt
l		 Gewicht leer
kg		 Gewicht gefüllt
kg		 Downloads
2091796 ACO LipuJet-S-RB NS2, SF 210L Fettabscheider aus Edelstahl 7502.32.00 NS 2 100 210 120 715 168 882
2091797 ACO LipuJet-S-RB NS4, SF 420L Fettabscheider aus Edelstahl 7504.32.00 NS 4 100 420 165 915 178 1093
2091798 ACO LipuJet-S-RB NS7, SF 705L Fettabscheider aus Edelstahl 7507.32.00 NS 7 150 705 400 1920 332 2284
2091799 ACO LipuJet-S-RB NS10, SF 1000L Fettabscheider aus Edelstahl 7510.32.00 NS 10 150 1000 400 2250 342 2589
2091800 ACO LipuJet-S-RB NS15, SF 1630L Fettabscheider aus Edelstahl 7515.32.00 NS 15 200 1630 800 3350 485 3835
2091801 ACO LipuJet-S-RB NS20, SF 2110L Fettabscheider aus Edelstahl 7520.32.00 NS 20 200 2110 800 3820 501 4321
Abmessung Bild
Art.Nr.NenngrösseAbmessungen
L1 L2 L3 H1 H2 H3 H4 D D1 Z/n
mm mm mm mm mm mm mm mm mm
2091796 NS 2 1180 120 150 975 905 1200 1520 110 1000 785/2
2091797 NS 4 1180 120 150 1240 1170 1450 1770 110 1000 785/2
2091798 NS 7 1800 120 150 1430 1330 1780 2100 160 1500 790/3
2091799 NS 10 1800 120 150 1600 1500 1950 2270 160 1500 790/3
2091800 NS 15 2050 120 150 1755 1685 2120 2440 210 1750 820/3
2091801 NS 20 2050 120 150 1935 1885 2320 2640 210 1750 820/3
