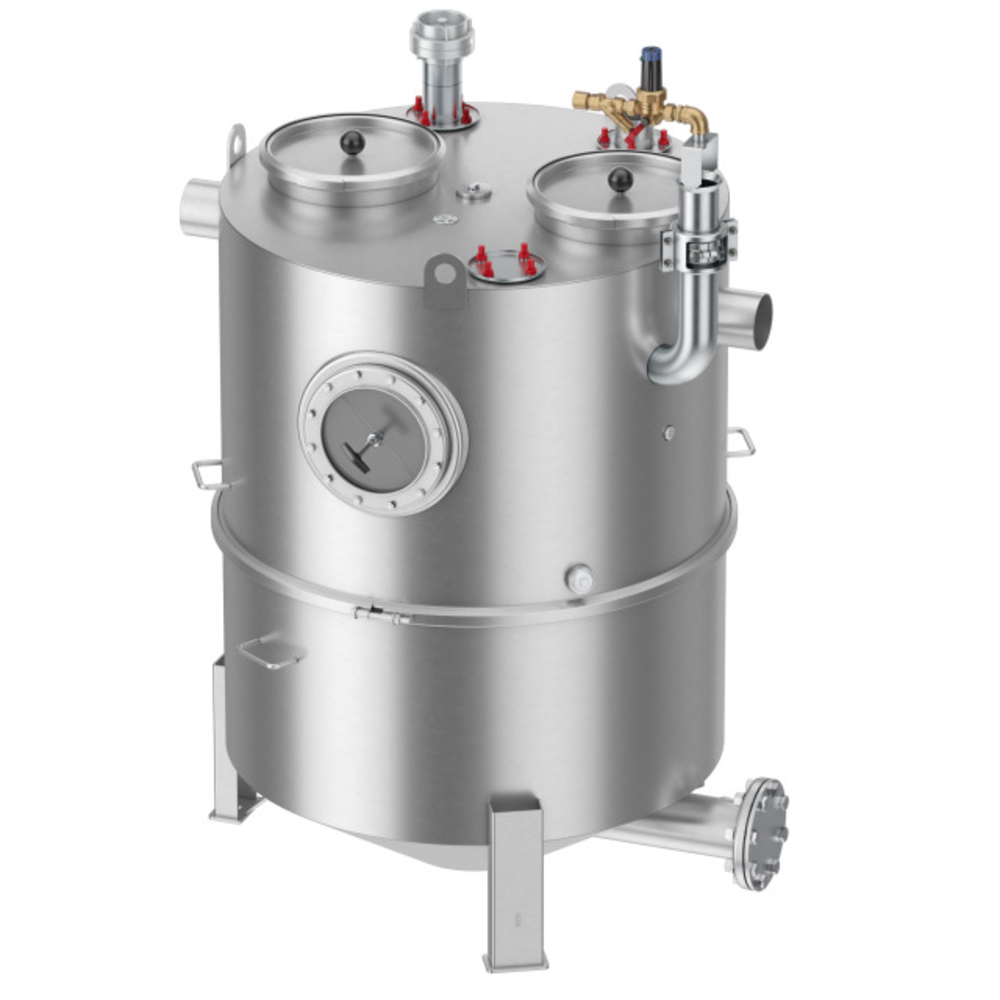

LipuJet-S-RD - Ausbaustufe 1

Hersteller

  • Produktvorteile
    • Transport- und montagefreundliche Einbringung in Einzelteilen
    • Direktentleerung ohne Geruchsbildung
    • Geruchsdichte Abdeckung
    • Optimales Einbringmss
    • Geringes Gewicht

  • Fettabscheideranlage LipuJet-S-RD gemäss SN EN 1825 und DIN 4040‑100
  • Edelstahl 1.4571
  • Gemäss Norm SN EN 1825
  • Bauaufsichtliche Zulassung Z-54.1-487
  • Zum Einbau in Räumen - frostfrei
  • Mit integriertem Schlammfang
  • Absaug- und Entsorgungssumpf mit Grundablassmuffe R 1 1/2"
  • Entsorgung über Direktabsaugung (RD)
  • Reinigung über Wartungsöffnung
  • Ausbaustufe 1
  • Geruchsdichte Wartungsöffnung
    • Durchmesser: 300 mm bei NS 1 – 4
    • Durchmesser: 500 mm bei NS 7 – 20
  • Aufrüstung zu Ausbaustufen 2 - 3 möglich
bitte warten...

Ihre Daten werden geladen...

Art.Nr. alte Art.Nr. Nenngrösse Nennweite
DN		 Schlammfang
l		 Fettspeicher
l		 Gesamtinhalt
l		 Gewicht leer
kg		 Gewicht gefüllt
kg		 Downloads
2091809 ACO LipuJet-S-RD NS2, SF 210L Fettabscheider aus Edelstahl 7502.62.00 NS 2 100 210 120 715 172 886
2024859 ACO LipuJet-S-RD NS4, SF 420L Fettabscheider aus Edelstahl 7504.62.00 NS 4 100 420 165 915 186 1101
3002791 ACO LipuJet-S-RD NS7, SF 705L Fettabscheider aus Edelstahl 7507.62.00 NS 7 150 705 400 1920 338 2290
2024888 ACO LipuJet-S-RD NS10, SF 1000L Fettabscheider aus Edelstahl 7510.62.00 NS 10 150 1000 400 2250 351 2598
2024900 ACO LipuJet-S-RD NS15, SF 1630L Fettabscheider aus Edelstahl 7515.62.00 NS 15 200 1630 800 3350 492 3842
2091811 ACO LipuJet-S-RD NS20, SF 2110L Fettabscheider aus Edelstahl 7520.62.00 NS 20 200 2110 800 3820 510 4330
Abmessung Bild
Art.Nr.NenngrösseAbmessungen
L1 L2 L3 H1 H2 H3 H4 H5 D D1 Z/n
mm mm mm mm mm mm mm mm mm mm
2091809 NS 2 1180 120 150 975 905 1200 1400 1520 110 1000 785/2
2024859 NS 4 1180 120 150 1240 1170 1450 1650 1770 110 1000 785/2
3002791 NS 7 1800 120 150 1430 1330 1780 1930 2100 160 1500 790/3
2024888 NS 10 1800 120 150 1600 1500 1950 2100 2270 160 1500 790/3
2024900 NS 15 2050 120 150 1755 1685 2120 2250 2440 210 1750 820/3
2091811 NS 20 2050 120 150 1935 1885 2320 2450 2640 210 1750 820/3
