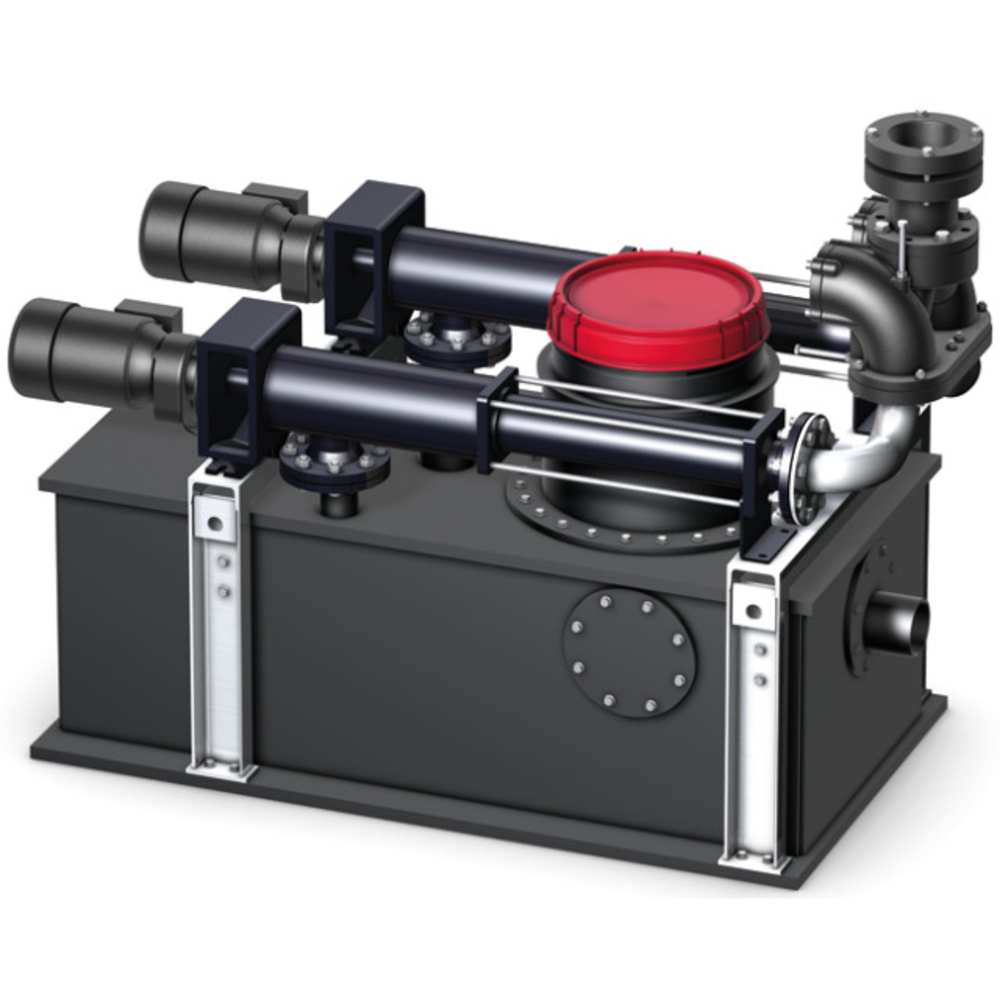

Vorbehälteranlage-duo

Hersteller

  • Produktvorteile
    • Turbulenzarme Abwasserzuführung zur Fettabscheideranlage durch Verdrängerpumpen
    • Kompakte Bauform
    • Geringer Energieverbrauch
    • Sichere Niveauregulierung durch Einsatz einer Lufteinperlung

  • Anwendungsbereiche
    • Überwindung grösserer Entfernung zwischen Anfallstelle und Fettabscheideranlage
    • Niedriger Zulaufanschluss vor Fettabscheideranlage
  • Sammelbehälter aus Polyethylen
    • 1x Revisionsöffnung zur einfachen Wartung (350 mm lichte Weite) mit geruchdichtem Schraubdeckel
    • Befestigungsset zur auftriebssicheren Verankerun
    • Siebeinsatz nach Zulauf angeordnet
    • 1 horizontaler Zulaufstutzen
      DN 100, ∅110 (Typ 2 + 4)
      DN 150, ∅160 (Typ 7 + 10)
      DN 200, ∅200 (Typ 15 + 20)
    • 2x horizontaler Blindflansch nutzbar als optionale Zuläufe
      DN 100 (Typ 2 + 4)
      DN 150 (Typ 7 + 10)
    • 1x vertikaler Stutzen DN 100 (Lüftung
  • Ausbildung Druckleitung
    • Spezial- Rückflussverhinderer mit Kugel im Gehäuse, als Hosenrohr ausgebildet (integrierte Anlüft- und Festsetzschraube)
    • Spezialbefestigungsstück zum elastischen Anschluss der Druckleitung DN 100 (Rohraussendurchmesser: ∅108 – 114,3 mm/optional DN 80)
  • Niveauschaltung
    • Pneumatische Niveauschaltung mit 10 m Steuerleitung
    • Mit Lufteinperlung über Kleinstkompressor
  • Steuerung
    • Schutzart IP 54
    • Potentialfreie Sammelstör- und Betriebsmeldung
bitte warten...

Ihre Daten werden geladen...

Art.Nr. alte Art.Nr. Typ Nenngrösse Nennweite Gesamtinhalt Gewicht leer Gewicht gefüllt Downloads
2093715 Vorbehälteranlage-duo 0175.34.30 2 DN 100 1,5 435 410 870
2093716 Vorbehälteranlage-duo 0175.34.31 4 DN 100 1,5 435 410 870
2081873 Vorbehälteranlage-duo 0175.34.32 7 DN 150 1,5 525 410 870
2093718 Vorbehälteranlage-duo 0175.34.33 10 DN 150 4,0 645 480 1020
3005479 Vorbehälteranlage-duo 0175.34.34 15 DN 200 4,0 645 680 1400
3005481 Vorbehälteranlage-duo 0175.34.35 20 DN 200 4,0 645 680 1400
Abmessung Bild
Art.Nr.NenngrösseAbmessungen
L1 L2 L3 L4 H1 H2 H3 H4 B
mm mm mm mm mm mm mm mm mm
2093715 DN 100 1585 1585 1585 1585 1585 1585 1585 1585 1585
2093716 DN 100 1585 1745 1500 45 1330 940 645 540 820
2081873 DN 150 1585 1745 1500 45 1330 940 645 540 820
2093718 DN 150 1885 2020 1800 25 1340 940 650 540 820
3005479 DN 200 1885 2020 1800 20 1420 1035 730 630 940
3005481 DN 200 1885 2260 1800 240 1460 1035 730 630 940
