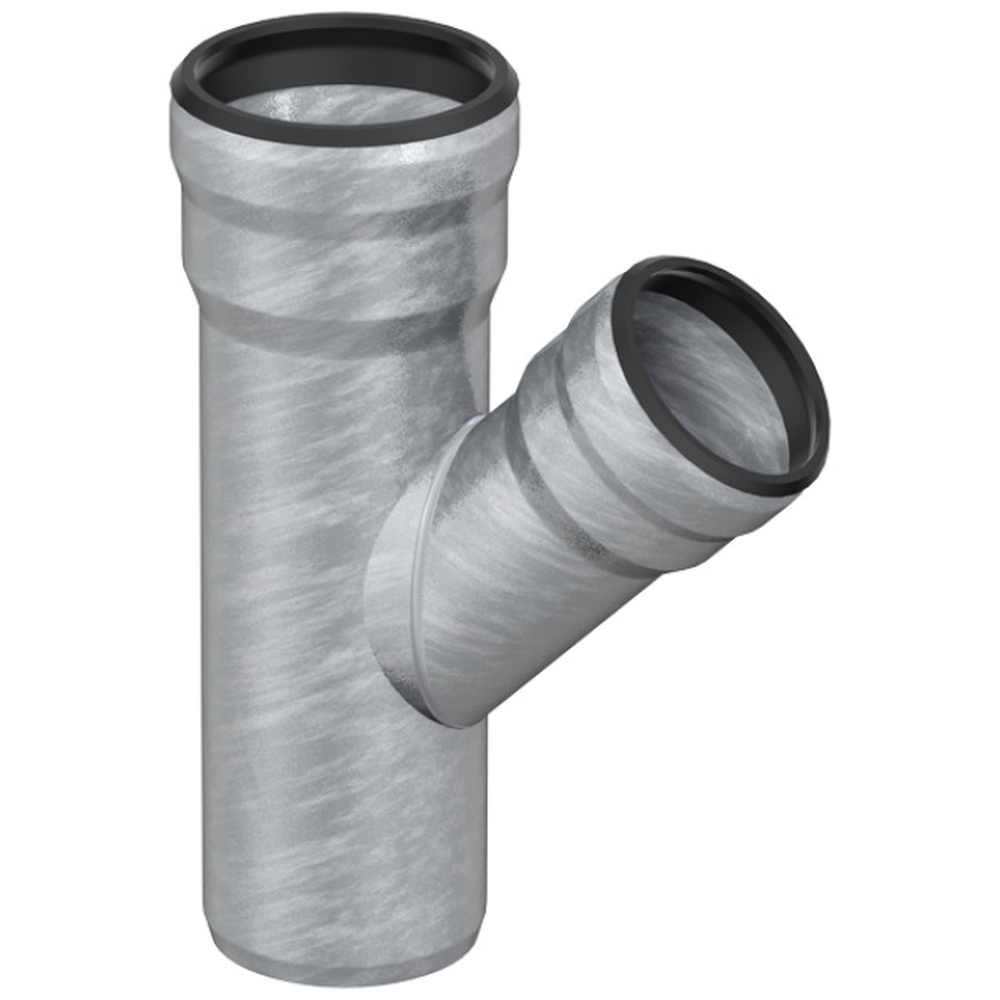

GM-X Dérivation simple de réduction, 45°

Fabricant

  • Acier galvanisé
  • Conforme à la norme DIN EN 1123
  • Classe de matériaux de construction : A1
  • Avec revêtement intérieur supplémentaire
  • Non inflammable
  • Pas d'introduction de charge calorifique supplémentaire
  • Avec manchons enfichables 1 A
VEUILLEZ PATIENTER...

Vos données sont en cours de chargement...

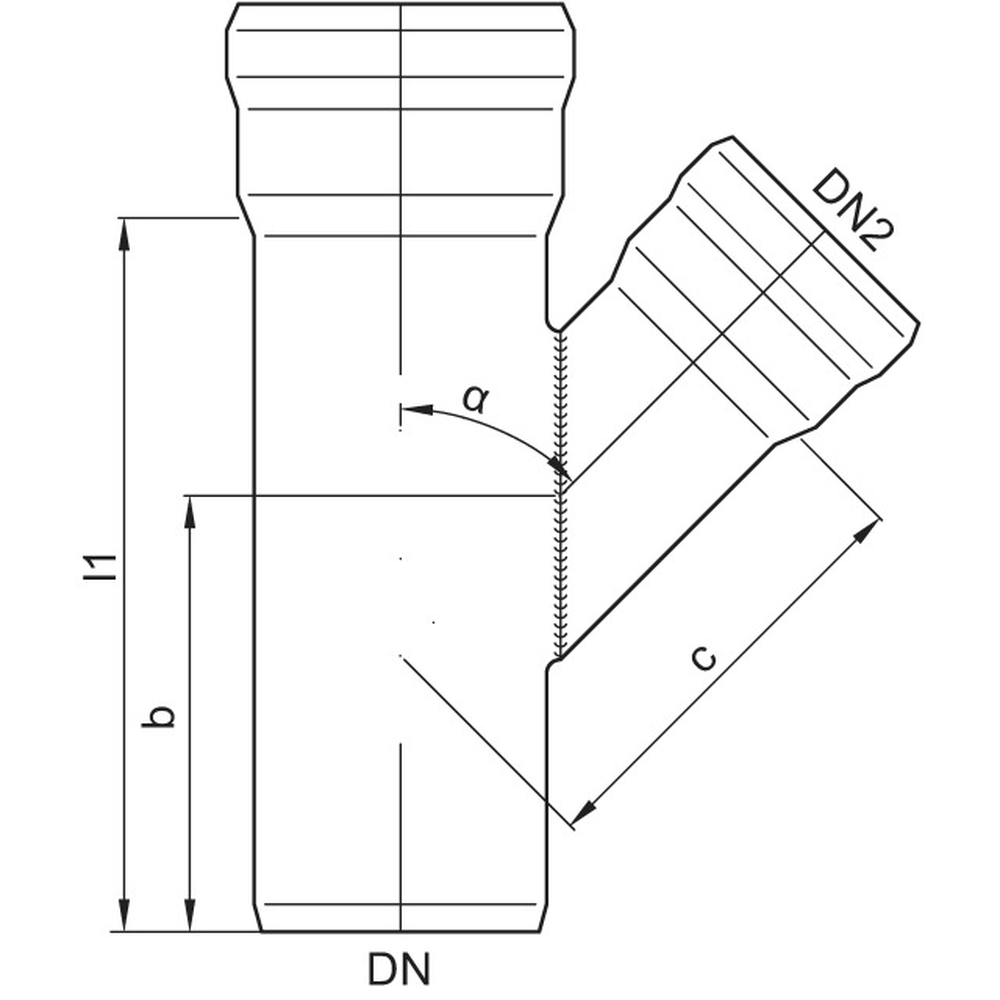

N° d´art. ancien code d’art. kg DN DN2 b (mm) c (mm) L1 (mm) Disponibilité Downloads
2207917 GM-X Dérivation simple de réduction, DN 40 / DN 32 - 0,2 40 32 68 87 105
2114806 GM-X Dérivation simple de réduction, DN 50 / DN 32 E51045053 0,2 50 32 72 95 110
2022998 GM-X Dérivation simple de réduction, DN 50 / DN 40 E51045054 0,5 50 40 50 79 130
2022999 GM-X Dérivation simple de réduction, DN 70 / DN 40 E51045074 0,7 70 40 60 95 150
2023000 GM-X Dérivation simple de réduction, DN 70 / DN 50 E51045075 0,9 70 50 75 106 175
2023001 GM-X Dérivation simple de réduction, DN 80 / DN 50 E51045085 1,4 80 50 71 117 185
2113891 GM-X Dérivation simple de réduction, DN 80 / DN 70 E51045087 1,6 80 70 135 127 215
2023004 GM-X Dérivation simple de réduction, DN 100 / DN 40 E51045140 1,4 100 40 65 116 180
2023005 GM-X Dérivation simple de réduction, DN 100 / DN 50 E51045150 1,5 100 50 75 127 200
2023006 GM-X Dérivation simple de réduction, DN 100 / DN 70 E51045170 1,8 100 70 90 136 230 en stock
2023007 GM-X Dérivation simple de réduction, DN 100 / DN 80 E51045180 2,0 100 80 110 147 265
2023002 GM-X Dérivation simple de réduction, DN 125 / DN 50 E51045125 2,7 125 50 75 148 225
2023003 GM-X Dérivation simple de réduction, DN 125 / DN 70 E51045127 3,1 125 70 90 157 255
2113892 GM-X Dérivation simple de réduction, DN 125 / DN 80 E51045128 3,9 125 80 185 169 290
2023009 GM-X Dérivation simple de réduction, DN 125 / DN 100 E51045225 3,7 125 100 105 176 290
2113893 GM-X Dérivation simple de réduction, DN 150 / DN 40 E51045154 3,2 150 40 129 156 200
2113894 GM-X Dérivation simple de réduction, DN 150 / DN 50 E51045155 3,4 150 50 149 168 225
2023008 GM-X Dérivation simple de réduction, DN 150 / DN 70 E51045220 3,9 150 70 80 177 255
2113895 GM-X Dérivation simple de réduction, DN 150 / DN 80 E51045158 4,5 150 80 179 188 290
2023010 GM-X Dérivation simple de réduction, DN 150 / DN 100 E51045250 4,4 150 100 95 195 290
2023011 GM-X Dérivation simple de réduction, DN 150 / DN 125 E51045275 5,7 150 125 120 230 340
2074095 GM-X Dérivation simple de réduction, DN 200 / DN 50 E51045205 7,4 200 50 185 212 265
2113896 GM-X Dérivation simple de réduction, DN 200 / DN 70 E51045207 8,2 200 70 200 221 286
2113897 GM-X Dérivation simple de réduction, DN 200 / DN 80 E51045208 8,2 200 80 215 232 325
2023012 GM-X Dérivation simple de réduction, DN 200 / DN 100 E51045300 9,4 200 100 100 240 325
2023013 GM-X Dérivation simple de réduction, DN 200 / DN 125 E51045325 11,0 200 125 130 274 380
2023014 GM-X Dérivation simple de réduction, DN 200 / DN 150 E51045350 11,5 200 150 150 284 420
