Station de relevage des eaux usées

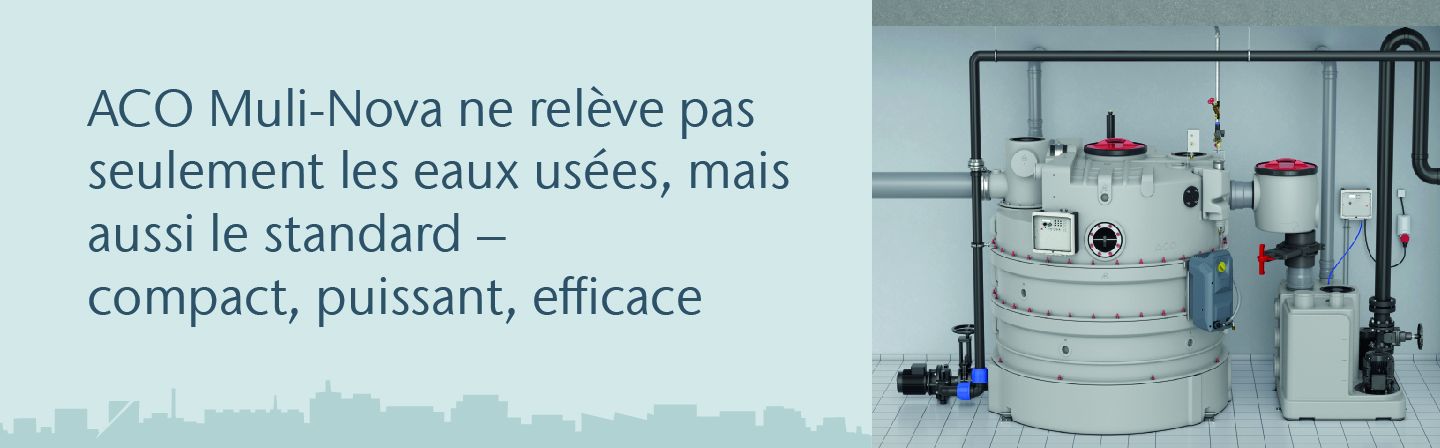

ACO Muli-Nova - Une station de relevage pour chaque défi en matière d'eaux usées

Avantages du produit:

Sécurité certifiée :
Testé selon la norme DIN EN 12050-1, répond aux normes les plus strictes pour les installations d'eaux usées.
Flexibilité des entrées :
Les possibilités d'arrivée librement sélectionnables s'adaptent individuellement aux exigences sur place.
Haute performance :
Des hauteurs de refoulement allant jusqu'à 30 m permettent une utilisation dans les bâtiments et les situations les plus diverses.
Différentes tailles de conteneurs :
Des volumes au choix de 430 ou 550 litres permettent une adaptation optimale aux besoins.
Facilité d'entretien :
Le clapet anti-retour breveté et facile à entretenir assure une manipulation simple et une sécurité de fonctionnement.

Groupes de pompage et commande

2 groupes de pompage
moteur triphasé : 400 V, 50 Hz
Indice de protection IP 68
Roue à courant libre sans obstruction
Câble de raccordement de 10 m

Contrôle de niveau:

Commande de niveau pneumatique avec 10 m de câble de commande
En option : prise de pression
En option : injection d'air (accessoire) pour mesure avec tube de Pitot
[nbsp

Domaines d'application

Immeubles d'habitation
Immeubles de bureaux
Bâtiments industriels
En aval des séparateurs de graisse jusqu'à NS 22,5 - en combinaison avec l'injection d'air

Caractéristiques supplémentaires du produit

Testé selon la norme SN EN 12050-1
Température de refoulement admissible jusqu'à 40 °C (à court terme jusqu'à 65 °C max.)
La commande n'est pas comprise dans la livraison et doit être commandée séparément.
(voir accessoires)

Récipients et raccords

- Réservoir de collecte en polyéthylène
- Vidange de base/raccordement de la pompe à membrane manuelle R 1½ ».
- Ouverture de révision pour un entretien facile, diamètre : 250 mm
- Kit de fixation pour un ancrage résistant à la poussée des eaux
DDP 1.x:
- Raccords d'arrivée horizontaux : 1x DN 100, 1x DN 150
- Manchons d'arrivée verticaux : 1x DN 100, 3x DN 150, 1x DN 100 (aération)
DDP 2.x:
- Raccords d'arrivée horizontaux : 3x DN 150
- Manchons d'arrivée verticaux : 1x DN 100, 2x DN 150, 1x DN 200, 1x DN 100 (aération)
- En outre, des tubulures au choix par couronne de forage + joint
Raccordement de la conduite de pression
- Clapet anti-reflux breveté avec vis de purge
- Robinet de vidange pour une vidange facilitée
- Pièce de fixation spéciale DN 80 pour le raccordement élastique de la conduite de pression avec
- 108-114,3 mm de diamètre extérieur du tube (en option 88-93 mm)
- Bride de raccordement pour vanne d'arrêt DN 80 PN 16

Info

- Remarque : la température maximale ne doit être atteinte que pendant une courte période.

Système de levage à double pompe pour les grandes hauteurs de levage :

L'ACO Muli-Nova DDP est équipée de deux puissantes pompes à vortex qui atteignent une hauteur de refoulement allant jusqu'à 30 mètres et un débit allant jusqu'à 23,5 litres par seconde - tout en fonctionnant pratiquement sans obstruction. Elle est idéale pour le relevage des eaux usées produites en dessous du niveau de refoulement ou pour une utilisation en aval d'un séparateur de graisse.

L'installation peut relever aussi bien des eaux usées contenant des matières fécales que des eaux usées sans matières fécales.

Grâce aux matériaux robustes en acier inoxydable, polyéthylène et polyuréthane, l'installation est en outre résistante à la corrosion et aux fluides agressifs tels que l'eau des adoucisseurs et les eaux usées chlorées. Le clapet anti-retour combiné breveté assure un flux optimal, une étanchéité sûre de la conduite de refoulement et un fonctionnement silencieux.

Les pompes peuvent être combinées avec deux volumes de réservoir différents de 430 litres ou 550 litres, au choix. Selon les exigences, la pompe double est disponible en trois niveaux de puissance de 1,5, 3,0 et 5,5 kW. L'unité de pompage séparée et la robuste volute de la pompe garantissent une longue durée de vie et une grande fiabilité de l'installation.

Station de relevage pour eaux grises et eaux noires

Conditions topographiques
S'il n'y a pas de pente naturelle vers l'égout aux points d'évacuation, par exemple dans les garages souterrains ou les étages inférieurs, le Muli-Nova soulève sans effort les eaux usées au-dessus du niveau de refoulement dans l'égout.
Protection contre le refoulement
En cas de fortes pluies ou d'inondations, il peut y avoir un refoulement de l'égout public. Une station de relevage garantit que les eaux usées continuent d'être évacuées et protège ainsi contre les inondations et les dommages dans le bâtiment.
Flexibilité dans la conception du bâtiment
Avec la Muli-Nova, vous disposez d'une installation qui peut être placée de manière flexible. L'entretien peut être effectué entièrement par le haut, l'installation dans un puits n'est donc pas un obstacle.
Flexible au niveau des raccordements
Grâce aux surfaces de perçage marquées, l'arrivée peut être placée à la hauteur souhaitée. Cela se fait à l'aide du joint et de la scie cloche fournis.
Efficacité et protection de l'environnement
Les stations de relevage modernes d'ACO sont efficaces sur le plan énergétique et sont équipées de commandes intelligentes qui optimisent le fonctionnement et réduisent les coûts énergétiques.

Caractéristiques de la station de relevage des eaux usées ACO Muli-Nova

Optimisé pour l'utilisation en aval des séparateurs de graisse : fonctionnement sûr grâce à des matériaux sélectionnés et à la mesure de la pression dynamique avec injection d'air (en option)
Performance maximale : pour tous les domaines d'application grâce à deux pompes Vortex
Alimentations sélectionnables : flexibilité lors du raccordement des alimentations grâce à des surfaces de perçage marquées
Deux volumes de réservoir : le réservoir adapté à chaque application
Longévité : des matériaux résistants et une construction robuste garantissent une longue durée de vie et une grande fiabilité.

Caractéristique	Muli-Nova DDP 1.x	Muli-Nova DDP 2.x
Derrière les séparateurs de graisse	jusqu'à la taille nominale 22,5
Hauteur de refoulement maximale	30 mètres
Débit maximal	23,5 l/s
Puissance de la pompe	1,5/ 3,0/ 5,5 kW
Volume total	430 litres	550 litres

La commande innovante pour stations de relevage ACO MultiControl Professional avec fonctionnalité ModBus est parfaitement adaptée à l'intégration dans la gestion technique du bâtiment. Toutes les valeurs de mesure et de réglage sont transmises par ModBus, ce qui permet de consulter les données et de modifier les valeurs de réglage à distance.

Le niveau de remplissage est enregistré par mesure de la pression dynamique ou, au choix, par un capteur de pression. La mesure de la pression dynamique, assistée par une injection d'air, garantit une mesure de niveau sans perturbation, surtout en cas d'utilisation en aval de séparateurs de graisse. La commande offre un écran de texte LCD et un guidage par menu simple. Outre la consommation de courant et le contrôle du niveau de remplissage, la durée de fonctionnement maximale est également surveillée. Des caractéristiques telles que l'alarme indépendante du réseau ainsi que le contact sans potentiel sont bien entendu fournies en standard.

Services recommandés

Nous veillons à ce que vos stations de relevage ACO soient réglées de manière optimale dès le début, à ce qu'elles fonctionnent efficacement et à ce qu'elles soient entretenues de manière professionnelle. En cas de sinistre, les assureurs du bâtiment exigent souvent la preuve d'un entretien régulier. Avec nos prestations de service, nous sommes à vos côtés en tant que partenaire fiable pour remplir vos obligations et les directives normatives. Nous nous chargeons pour vous de l'organisation et du déroulement des travaux dans les délais impartis - tout cela confortablement auprès d'un seul et même prestataire.

Un concentré de puissance pour les bâtiments commerciaux et industriels

Les planificateurs TGA sont confrontés au défi de trouver des stations de relevage des eaux usées qui répondent aux exigences élevées des immeubles commerciaux tels que les établissements de restauration, les immeubles de bureaux et les centres commerciaux qui comportent de nombreux sous-sols. Pour évacuer efficacement les eaux usées, il faut souvent franchir de grandes hauteurs géodésiques et de longues distances jusqu'aux égouts. Pour cela, il faut une station de relevage des eaux usées performante, qui génère une pression suffisante et qui empêche le refoulement des eaux usées grâce à une boucle de retenue.

La nouvelle station de relevage ACO Muli-Nova DDP avec pompes doubles répond à ces exigences et constitue ainsi la solution idéale pour relever les défis complexes de la planification des installations techniques du bâtiment.
