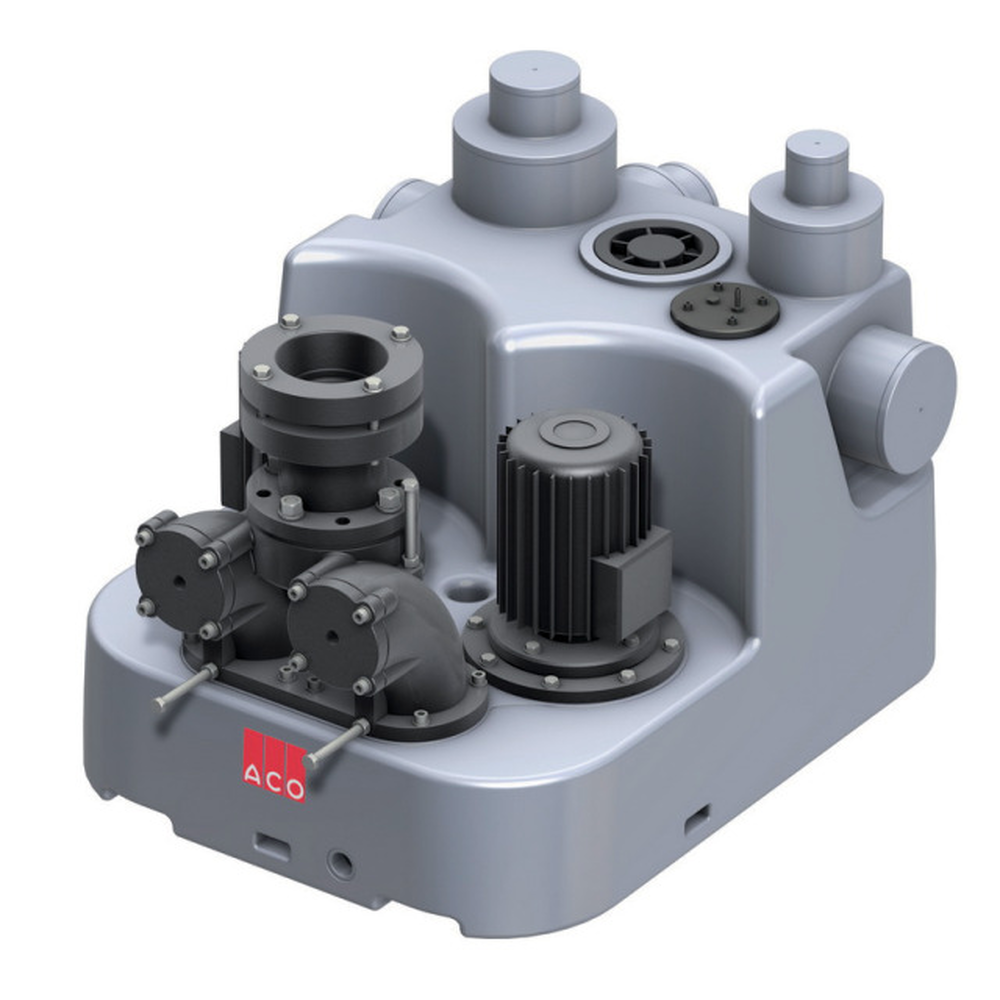

Muli-Star DDP

Fabricant

  • Avantages du produit
    • Poids réduit
    • Différentes hauteurs d'alimentation
    • Roue optimisée par CFD
    • Haute résistance chimique de tous les composants
    • Convient à une utilisation en aval d’un séparateur de graisse
    • Montage rapide
    • Prêt à être raccordé
    • Volume utile élevé – jusqu’à 185 l
    • Adapté aux dimensions de la porte : 780 mm
  • Domaine d'application
    • Pour l'installation et l'utilisation dans des caves à l'abri du gel d'immeubles collectifs, d'immeubles de bureaux, d'hôtels et d'hôpitaux, situées en dessous du niveau de refoulement
    • Pour les eaux usées domestiques, avec ou sans matières fécales
    • En aval des séparateurs de graisse jusqu'à NS 15 – en combinaison avec une aération
  • Réservoir de collecte en polyéthylène
    • Vidange de fond R 1«
    • Trappe d'inspection pour un entretien facile, diamètre : 130 mm (DDP1), 130 mm et 250 mm (DDP2)
    • Kit de fixation pour un ancrage résistant à la flottabilité
    • Raccord pour pompe à membrane manuelle DN 50
    • 2 raccords d'alimentation horizontaux DN 150
    • 2 raccords d'alimentation horizontaux DN 150/DN 100
    • 1 raccord d'alimentation vertical DN 200/DN 150
    • 1 raccord d'alimentation vertical DN 100/DN 70 - Raccord de purge
  • Raccordement de la conduite de refoulement
    • Clapet anti-retour spécial avec bille dans le corps
    • Tuyau en Y avec vis de réglage et vis de blocage
    • Pièce de fixation spéciale DN 80 pour le raccordement flexible de la conduite de refoulement avec un diamètre extérieur de tuyau de 108 à 114,3 mm (en option : 88 à 93 mm)
    • Bride de raccordement pour vanne d'arrêt DN 80 PN 16
  • 2 groupes motopompes
    • Moteur triphasé : 400 V, 50 Hz
    • Indice de protection IP 68
    • Surveillance permanente intégrée du moteur
    • Roue à aubes à passage libre anti-colmatage
    • Câble de raccordement de 10 m
  • Commande de niveau
    • Commande de niveau pneumatique avec câbles de commande de 10 m
    • En option avec injection d'air (accessoire)
  • Commande
    • Indice de protection IP 54
    • Câble de 1,5 m et fiche CEE (16 A) – DDP x.1
    • Câble de 1,5 m et fiche CEE (32 A) – DDP x.2
    • Signalisation collective des défauts et du fonctionnement sans potentiel
  • Testé conformément à la norme DIN EN 12050‑1
  • Température de refoulement admissible jusqu'à 40 °C (jusqu'à 65 °C max. sur une courte période)
VEUILLEZ PATIENTER...

Vos données sont en cours de chargement...

N° d´art. ancien code d’art. kg Type Puissance moteur P1
kW		 Puissance moteur P2
kW		 Courant absorbé
A		 Tension
V		 Régime
U/min		 Granulométrie
mm		 Volume
l		 Förderhöhe Volume totale
l		 Downloads
2026371 ACO Muli-Star DDP 1.1 Station de relevage pour les eaux usées 1202.00.01 75,0 DDP 1.1 1.83 1.5 5 400 1400 65 65 4 - 9,5 150
2026372 ACO Muli-Star DDP 1.2 Station de relevage pour les eaux usées 1202.00.02 102,0 DDP 1.2 3.45 3 10 400 2800 65 65 6 - 16 150
2026373 ACO Muli-Star DDP 2.1 Station de relevage pour les eaux usées 1202.00.04 85,0 DDP 2.1 1.83 1.5 5 400 1400 65 185 4 - 9,5 300
2026374 ACO Muli-Star DDP 2.2 Station de relevage pour les eaux usées 1202.00.05 112,0 DDO 2.2 3.45 3 10 400 2800 65 185 6 - 16 300

Station de revelage

Leistungsparameter Bild
N° d´art.TypeHauteur de refoulementPortata Q in portata complessiva HTemparature Fluides transportés
4 m 6 m 8 m 10 m 12 m 14 m 16 m Normal Maximale
m l/s l/s l/s l/s l/s l/s l/s °C °C
2026371 DDP 1.1 4 - 9,5 14,4 11,0 7,5 1,5 40 65
2026372 DDP 1.2 6 - 16 15,0 13,3 11,38 9,4 7,1 3,51 40 65
2026373 DDP 2.1 4 - 9,5 14,4 11,0 7,5 1,5 40 65
2026374 DDO 2.2 6 - 16 15,0 13,3 11,38 9,4 7,1 3,51 40 65
