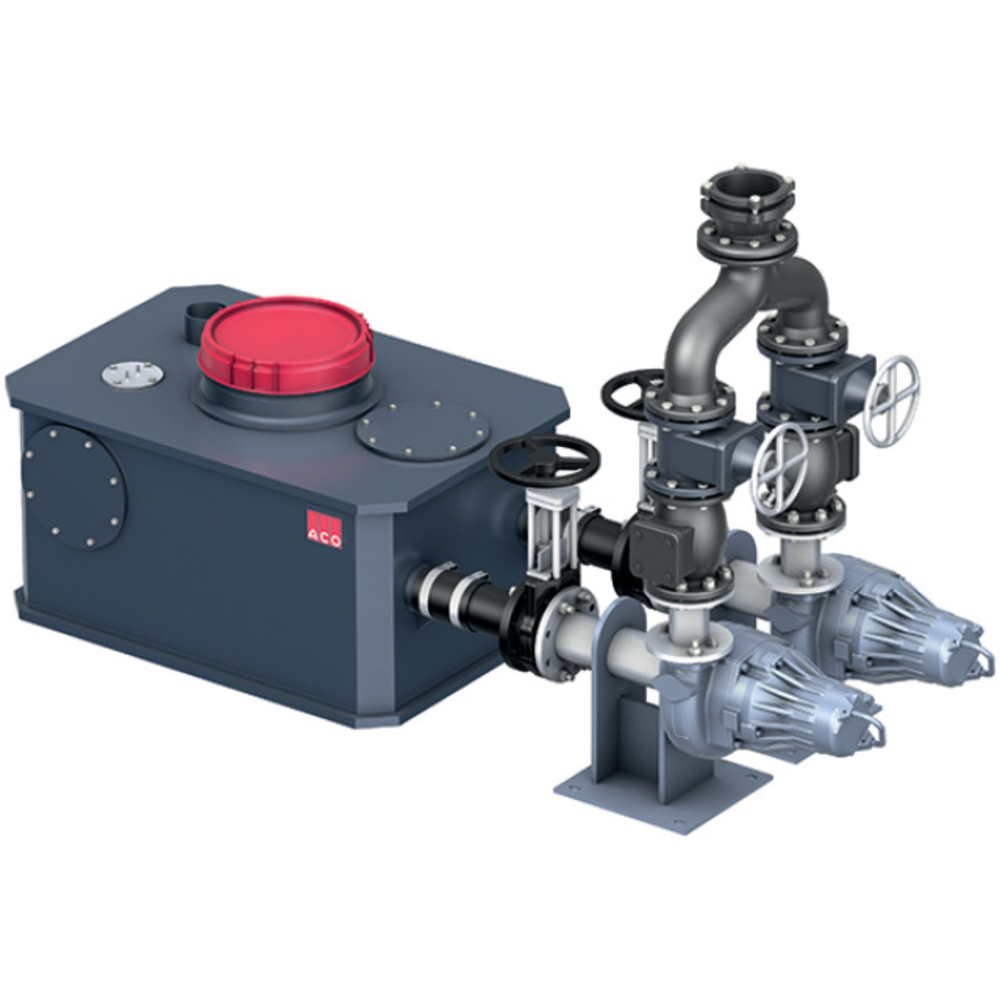

Muli-XL DDP

Fabricant

  • Avantages du produit
    • Réservoir configurable sur mesure selon les besoins du client
    • Haut niveau de fiabilité de fonctionnement et de protection contre les pannes
    • Pompe avec roue adaptative pour un fonctionnement sans colmatage
    • Grand volume utile de la cuve (jusqu’à 1 100 litres selon le modèle)
    • Hauteur d’alimentation sélectionnable selon le modèle
  • Système de relevage des eaux usées conforme à la norme DIN EN 12050-1
  • Domaines d'application
    • Bâtiments commerciaux ou industriels générant d'importants volumes d'eaux usées
    • En aval des séparateurs de graisse
    • Eaux usées contenant des fibres longues et courtes
    • Immeubles collectifs
  • Réservoir de collecte en PE-HD
    • 1 trappe d'inspection pour faciliter l'entretien (largeur intérieure de 350 mm) avec couvercle à vis étanche aux odeurs
    • Kit de fixation pour un ancrage résistant à la poussée hydrostatique
    • Arrivée au choix à l'horizontale sur les côtés ou à l'avant, ou à la verticale par le haut, au choix en DN 100, DN 150 ou DN 200
    • Raccord vertical au choix DN 70/DN 100 (aération)
    • Vidange de fond R 1½"
  • Deux pompes installées horizontalement
    • 400 V/50 Hz
    • Indice de protection : IP 68
    • Roue adaptative
    • Longueur de câble : 10 m
  • Conduite de refoulement
    • Deux clapets anti-retour spéciaux avec dispositif de levage
    • Deux vannes d'arrêt en fonte
    • Pièce de fixation spéciale DN 100 pour le raccordement de la conduite sous pression avec un diamètre extérieur de tuyau de 108 à 114 mm (en option : 88 à 90 mm)
  • Commande de niveau pneumatique avec tube de Pitot et conduite de commande pneumatique
  • Mini-compresseur avec injection d'air
  • Appareil de commande et d'alarme
    • Indice de protection : IP 54
    • Câble et fiche CEE (32 A) : 1,5 m
    • Signalisation collective des défauts et du fonctionnement sans potentiel
    • Conduite de commande pneumatique et câble moteur entre le système de levage et le coffret électrique : 10 m
VEUILLEZ PATIENTER...

Vos données sont en cours de chargement...

N° d´art. ancien code d’art. kg Puissance moteur P1
kW		 Puissance moteur P2
kW		 Courant absorbé
A		 Tension
V		 Régime
U/min		 Förderhöhe Volume totale
l		 Downloads
2116109 Muli-XL DDP x.1 0175.59.20 410,0 2.3 2 3.8 400 1460 2 -9 1575
2116110 Muli-XL DDP x.2 0175.59.21 400,0 3.7 3.1 6.8 400 1460 2 - 11,2 1575
2116111 Muli-XL DDP x.3 0175.59.22 420,0 5.6 4.7 10 400 1460 4 - 16,4 1575
2116113 Muli-XL DDP x.4 0175.59.24 461,6 8.6 7.5 16 400 1460 12 - 40,8 1575
2116112 Muli-XL DDP x.5 0175.59.23 520,0 8.5 7.4 16 400 2920 6 - 20,6 1575

Station de revelage

Leistungsparameter Bild
N° d´art.Hauteur de refoulementPortata Q in portata complessiva HTemparature Fluides transportés
4 m 8 m 12 m 16 m Normal Maximale
m l/s l/s l/s l/s °C °C
2116109 2 -9 28,5 8,3 40 65
2116110 2 - 11,2 37,5 19,4 2,0 40 65
2116111 4 - 16,4 53,5 38,7 21,0 6,0 40 65
2116113 12 - 40,8 28,0 25,0 40 65
2116112 6 - 20,6 51,8 18,7 18,7 40 65
