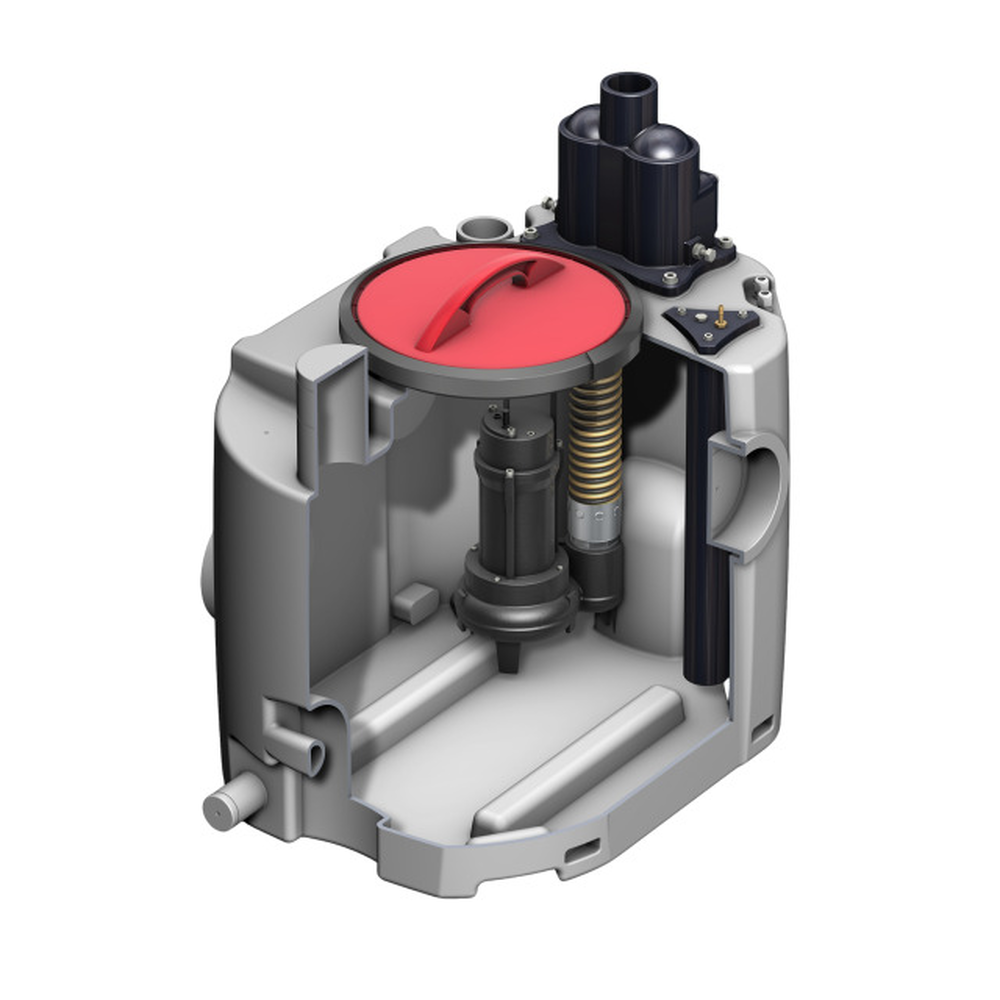

Station de relevage des eaux usées Muli-Mini mono

Fabricant

  • Avantages du produit :
    • Prête à être raccordée
    • Différentes hauteurs d'alimentation au choix
    • Grand volume utile – jusqu'à 140 l
    • Démontage de la pompe sans outil
    • Adapté à une largeur de porte minimale de 700 mm
    • Poids réduit
  • Domaines d'application :
    • Buanderies
    • Caves
    • Entrepôts
  • Réservoir de collecte en polyéthylène
    • Vidange de fond R 1«
    • Trappe d'inspection pour un entretien facile, diamètre : 340 mm
    • Kit de fixation pour un ancrage résistant à la flottabilité
    • Raccord pour pompe à membrane manuelle DN 50
    • 4 raccords d'alimentation horizontaux DN 100
    • 1 raccord d'alimentation vertical DN 100
    • En option : 1 raccord d'alimentation vertical DN 50 (accessoire)
    • 1 raccord de purge DN 70
  • Raccordement de la conduite de refoulement
    • Clapet anti-retour spécial avec bille intégrée au boîtier
    • Avec vis de réglage et vis de blocage
    • Raccordement : Rp 2"
  • Pompes submersibles pour eaux usées
    • Avec pompe submersible à moteur triphasé : 400 V, 50 Hz – version D
    • Avec pompe submersible à moteur à courant alternatif : 230 V, 50 Hz – version W
    • Indice de protection IP 68 / fonctionnement S1 (marche continue) lorsque les pompes sont entièrement immergées
    • En acier inoxydable
    • Double garniture mécanique avec chambre à huile intermédiaire
    • Avec roue à flux libre anti-colmatage
    • Câble de raccordement de 10 m
  • Commande de niveau
    • Commande de niveau pneumatique avec 10 m de conduites de commande
    • En option avec injection d'air pour renforcer la sécurité de fonctionnement en cas d'installation en aval d'un séparateur de graisse (accessoire)
  • Commande
    • Indice de protection IP 54
    • Câble de 1,5 m et fiche CEE (16 A) – version D
    • Câble de 1,5 m et fiche Schuko (16 A) – version W
    • Signalisation collective des défauts et du fonctionnement sans potentiel
  • Testé conformément à la norme DIN EN 12050-2 (eaux usées sans matières fécales)
VEUILLEZ PATIENTER...

Vos données sont en cours de chargement...

N° d´art. ancien code d’art. kg Type Puissance moteur P1
kW		 Puissance moteur P2
kW		 Courant absorbé
A		 Tension
V		 Régime
U/min		 Granulométrie
mm		 Volume
l		 Förderhöhe Volume totale
l		 Downloads
2023417 Station de relevage des eaux usées ACO Muli-Mini MDP 1.1 1206.00.05 42,0 MDP 1.1 0.7 0.55 1.3 400 2900 40 60 2 – 7 m 190
2023418 Station de relevage des eaux usées Muli-Mini MDP 1.2 1206.00.06 45,0 MDP 1.2 1.5 1.1 2.6 400 2900 50 60 2 – 12 m 190
2093551 Station de relevage des eaux usées Muli-Mini MWP 1.1 1206.00.07 42,0 MWP 1.1 0.55 0.55 3.6 230 2900 40 60 2 – 7 m 190
2093552 Station de relevage des eaux usées Muli-Mini MWP 1.2 1206.00.08 42,0 MWP 1.2 1.1 1.1 8.2 230 2900 50 60 2 – 12 m 190

Station de revelage

Leistungsparameter Bild
N° d´art.TypeHauteur de refoulementPortata Q in portata complessiva HTemparature Fluides transportés
2 m 4 m 6 m 8 m 10 m 12 m Normal Maximale
m l/s l/s l/s l/s l/s l/s °C °C
2023417 MDP 1.1 2 – 7 m 6.0 4.5 2.75
2023418 MDP 1.2 2 – 12 m 10.3 8.7 7.0 5.4 3.6 1.8 40 65
2093551 MWP 1.1 2 – 7 m 6.0 4.5 2.75 40 65
2093552 MWP 1.2 2 – 12 m 10.3 8.7 7.0 5.4 3.6 1.8 40 65
