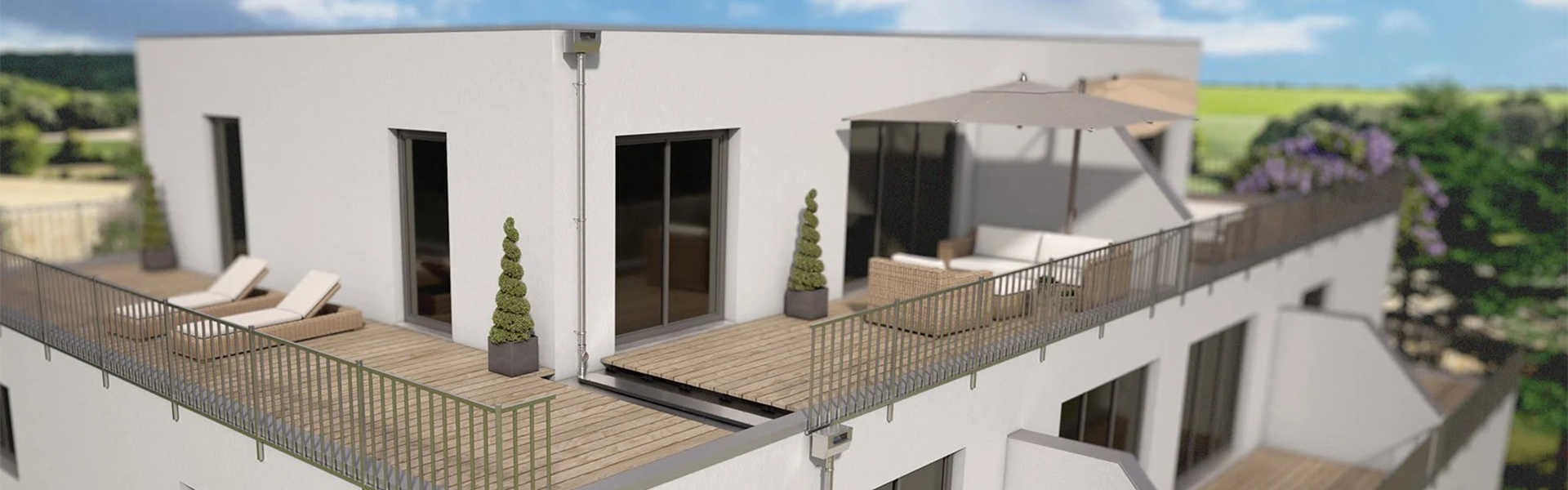

ACO drainage en cascade
Les maisons avec terrasse sont très tendance, mais le drainage des toits plats via des surfaces situées plus bas, telles que les terrasses de toit ou les balcons, est souvent difficile en raison des nombreuses directives et normes DIN. Des spécifications importantes doivent être respectées pour l'évacuation des eaux pluviales. Le système de drainage en cascade ACO résout cette zone grise du droit de la construction en matière d'évacuation sur plusieurs niveaux et permet de mettre en place un système de drainage conforme aux normes – un système fermé en plusieurs parties qui peut être utilisé aussi bien pour le drainage principal que pour le drainage de secours.
Le système est spécialement conçu pour les bâtiments avec des toits-terrasses ou une architecture en terrasse de type penthouse afin d'évacuer l'eau de pluie de manière contrôlée des niveaux supérieurs vers les niveaux inférieurs. Le drainage en cascade empêche les inondations incontrôlées des surfaces situées en dessous, telles que les auvents, les terrasses ou les balcons, qui ne sont pas conçues pour supporter de telles charges d'eau. La solution de drainage offre ainsi une solution sûre sur le plan du droit de la construction pour les concepts architecturaux exigeants.

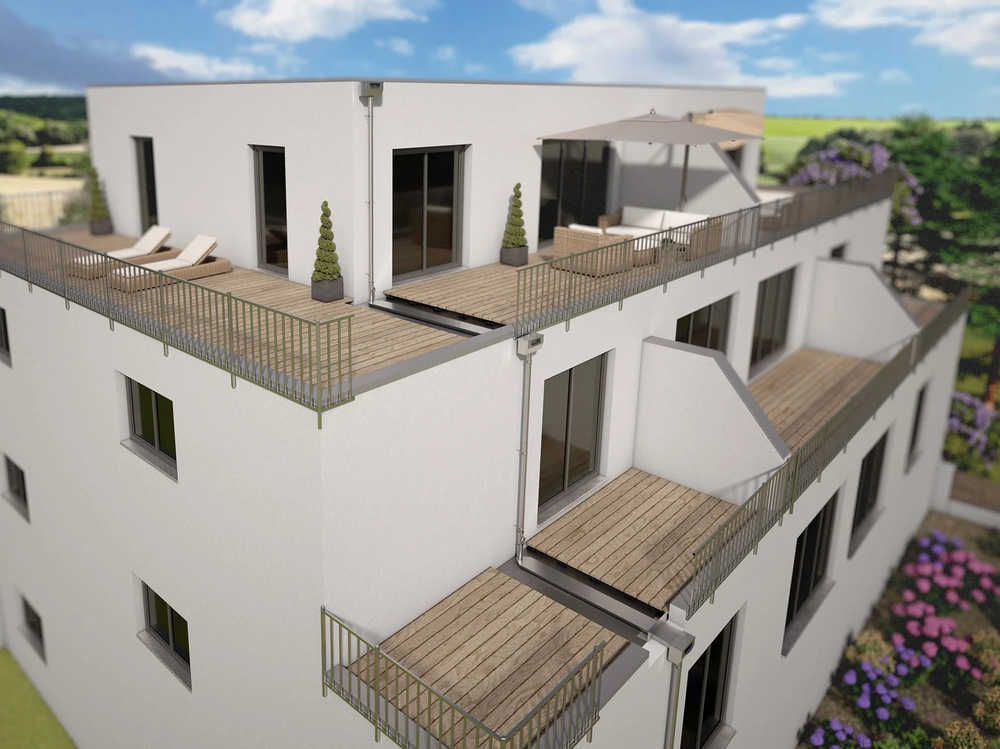

Drainage sûr d'une maison mitoyenne
L'évacuation des eaux pluviales s'effectue dans un système de canalisations modulaire fermé, depuis la surface du toit sous forme de drainage à écoulement libre, en passant par les terrasses de toit, jusqu'au point de transfert vers les égouts ou les espaces libres inondables. Grâce à sa conception modulaire, le système de drainage en cascade ACO offre une liberté totale de conception pour suivre le tracé en escalier et traverser plusieurs attiques. L'ensemble de la construction peut ainsi être adapté individuellement à votre projet de construction.
Système de composants pour le drainage contrôlé
- Collecte des eaux pluviales via l'écoulement d'acrotère ACO pour un drainage à écoulement libre
- Évacuation des eaux pluviales via un collecteur et continuation via un tuyau GM-X avec ouverture d'inspection
- Collecte des eaux pluviales via le drainage en cascade ACO au-dessus de la membrane d'étanchéité : système de composants en plusieurs parties avec support de tuyau de descente, canal plat et raccordement d'acrotère
- Gouttière ACO (DN 70, DN 100) pour une mise en œuvre sûre de l'acrotère
- Raccord de tuyau de descente GM-X et tuyau de descente dans les diamètres nominaux DN 70 et DN 100

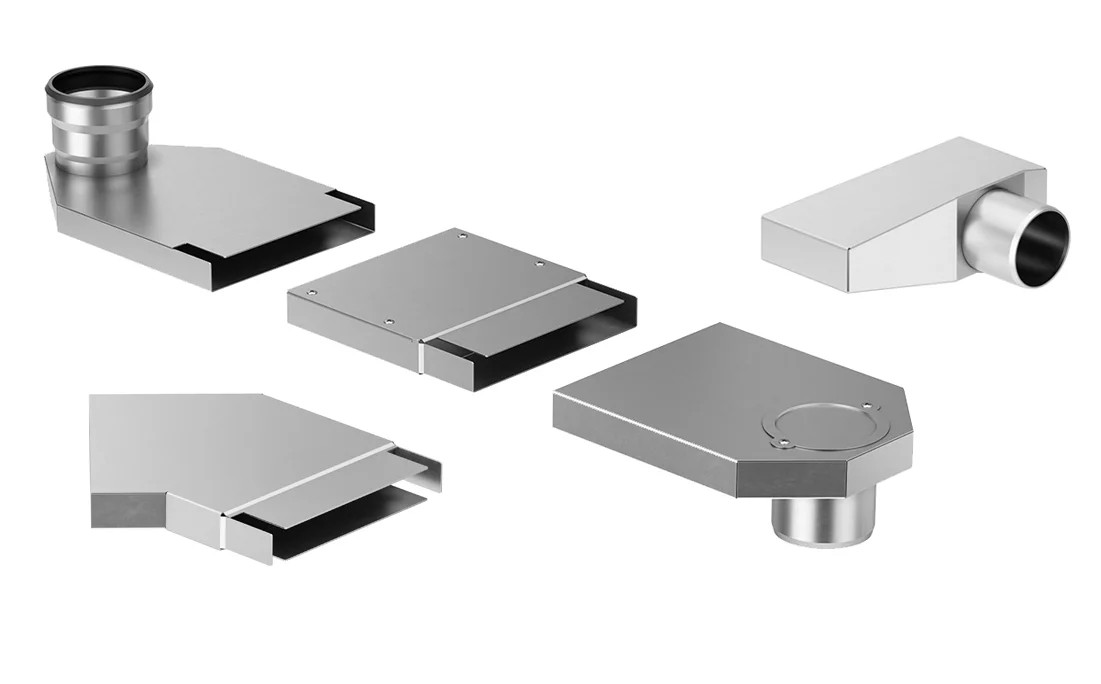

Drainage en cascade combiné de manière flexible
Le système de drainage en cascade ACO est une solution modulaire permettant d'évacuer de manière ciblée les eaux pluviales des niveaux de drainage supérieurs vers les balcons et terrasses situés en dessous. Les différents composants du système de drainage en cascade ACO s'emboîtent sans outil et sont étanchéifiés à l'aide d'un ruban adhésif en aluminium-butyle afin d'empêcher les gouttes d'eau de s'écouler.
Le canal plat de forme rectangulaire a une faible hauteur de seulement 42 mm, ce qui permet de poser le système de drainage en cascade au-dessus de l'isolation. Cela évite d'affaiblir l'isolation. La pose s'effectue directement sous le revêtement en dalles avec une hauteur de montage à partir de 45 mm.
Produits complémentaires - faciles à combiner, toujours adaptés
- ACO Écoulement d'acrotère Spin pour évacuation à écoulement libre
- ACO Gouttière à plier sur place
- Système de tuyauterie GM-X

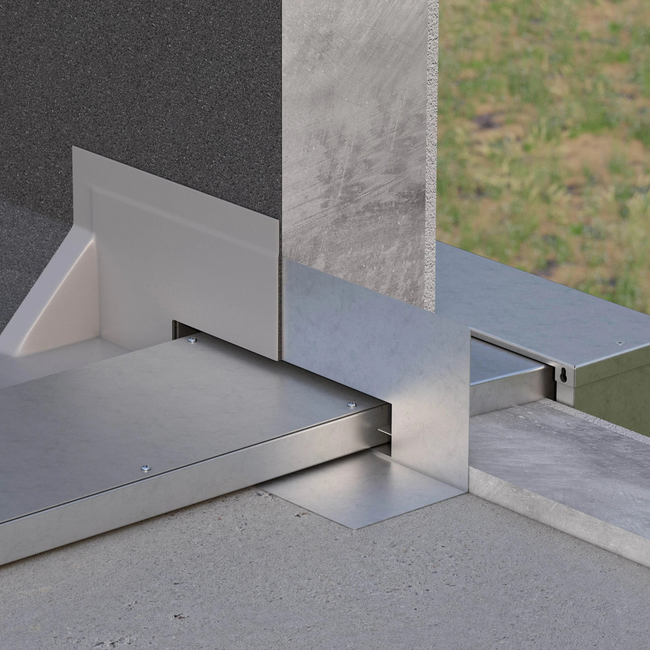

Raccordement du passage de toit et du tuyau
Le canal plat achemine l'eau de pluie depuis les niveaux supérieurs vers le passage d'acrotère. À l'extrémité extérieure du passage d'acrotère, le bac de récupération d'eau est raccordé pour le drainage. La bride du passage d'acrotère peut être pliée sur place, ce qui permet d'adapter la hauteur de montage au projet de construction.

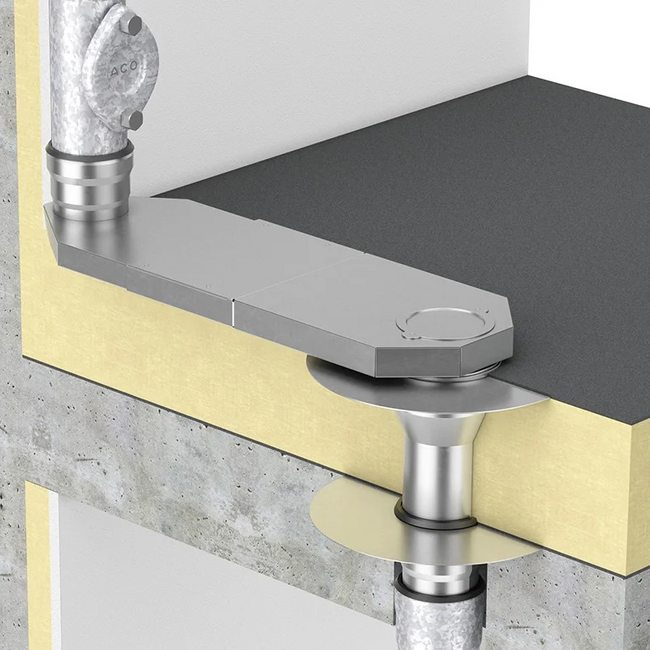

Raccordement à l'évacuation du balcon
En cas de traversée d'une dalle de balcon, on utilise le raccord d'évacuation vertical. Celui-ci est équipé d'un couvercle d'inspection qui peut être ouvert pour les travaux de nettoyage. Le raccord d'évacuation peut être raccordé soit à un écoulement de balcon, soit directement au système de tuyaux GM-X.

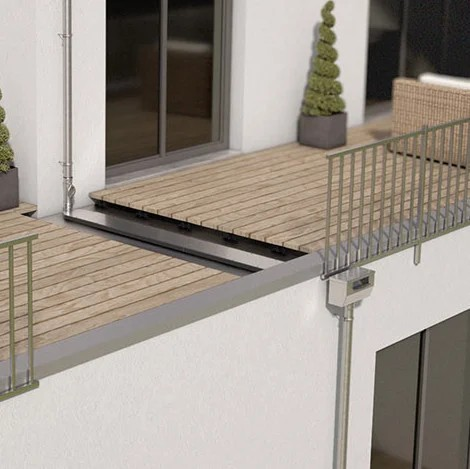

Réservoir d'eau avec ouverture de trop-plein
Le bac de récupération d'eau est raccordé au passage de gouttière et au tuyau GMX. L'ouverture de trop-plein à l'avant du bac de récupération d'eau garantit que l'eau de pluie ne peut pas être refoulée en cas de refoulement, car le bord de l'ouverture de trop-plein se trouve en dessous du niveau du canal plat.
