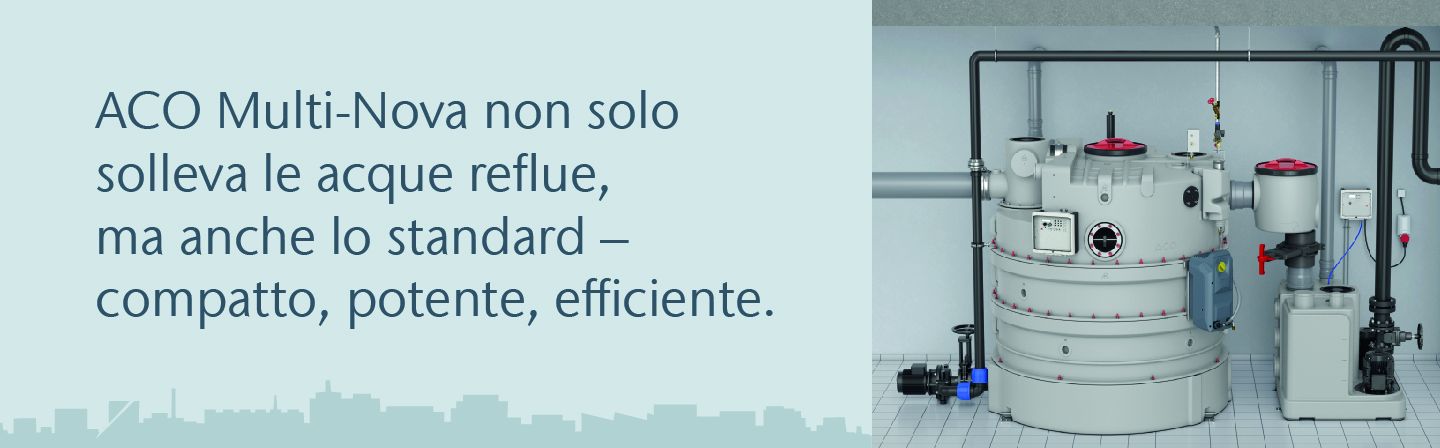

ACO Muli-Nova - unità di sollevamento per ogni sfida delle acque reflue

Vantaggi del prodotto:

  • Sicurezza certificata:
    Testato in conformità alla norma SN EN 12050-1, soddisfa gli standard più elevati per i sistemi di acque reflue.

  • Flessibilità con gli ingressi:
    Possibilità di scelta libera delle opzioni di alimentazione per un adattamento individuale in loco.

  • Elevate prestazioni:
    Le altezze di pompaggio fino a 30 m consentono l'utilizzo in un'ampia varietà di edifici e situazioni.

  • Contenitori di varie dimensioni:
    I volumi selezionabili di 430 o 550 litri offrono un adattamento ottimale alle esigenze.

  • Facilità di manutenzione:
    Il dispositivo antiriflusso brevettato e di facile manutenzione garantisce una facile gestione e sicurezza operativa.

Unità di pompaggio e controlli

  • 2 unità di pompaggio
  • Motore trifase: 400 V, 50 Hz
  • Grado di protezione IP 68
  • Girante a vortice non intasabile
  • Cavo di collegamento da 10 m

Commutazione di livello:

  • Controllo di livello pneumatico con cavo di comando di 10 m
  • Opzionale: sensore di pressione
  • Opzionale: gorgogliatore d'aria (accessorio) per la misurazione con tubo di Pitot

Aree di applicazione

  • Palazzi di appartamenti
  • Edifici per uffici
  • Edifici industriali
  • Dietro ai separatori di grassi fino a NS 22,5 - in combinazione con l'aria di sparging

Caratteristiche aggiuntive del prodotto

  • Testato in conformità alla norma SN EN 12050-1
  • Temperatura di consegna consentita fino a 40 °C (a breve termine fino a max. 65 °C)
  • L'unità di controllo non è inclusa nella fornitura e deve essere ordinata separatamente. (vedere accessori)

Contenitori e connessioni

    • Serbatoio di raccolta in polietilene
    • Base di scarico/collegamento pompa a membrana a mano R 1½”.
    • Apertura di ispezione per una facile manutenzione, diametro: 250 mm
    • Set di fissaggio per ancoraggio a prova di galleggiamento

  • DDP 1.x:
    • Ugelli di ingresso orizzontali: 1x DN 100, 1x DN 150
    • Ugelli di ingresso verticali: 1x DN 100, 3x DN 150, 1x DN 100 (sfiato)

  • DDP 2.x:
    • Ugelli di ingresso orizzontali: 3x DN 150
    • Ugelli di ingresso verticali: 1x DN 100, 2x DN 150, 1x DN 200, 1x DN 100 (sfiato)
    • Inoltre, ugelli liberamente selezionabili per punta + guarnizione

  • Connessione alla linea di pressione
    • Antiriflusso a lamelle brevettato con vite di sollevamento
    • Rubinetto di scarico per facilitare lo svuotamento
    • Elemento di fissaggio speciale DN 80 per il collegamento flessibile del tubo di pressione con un diametro esterno del tubo di
    • 108-114,3 mm di diametro esterno del tubo (opzionale 88-93 mm)
    • Flangia di collegamento per valvola a saracinesca DN 80 PN 16

Info

    • Nota: la temperatura massima può essere raggiunta solo per un breve periodo di tempo.

Sistema di sollevamento a doppia pompa per alte prevalenze:

L'ACO Muli-Nova DDP è dotato di due potenti pompe a vortice che raggiungono una prevalenza fino a 30 metri e una portata fino a 23,5 litri al secondo, lavorando praticamente senza intasamenti. È ideale per il sollevamento delle acque reflue che si accumulano al di sotto del livello di riflusso o per l'uso a valle di un separatore di grassi.

Il sistema è in grado di sollevare sia acque reflue fecali che prive di fecali.

Grazie ai materiali robusti in acciaio inox, polietilene e poliuretano, il sistema è anche resistente alla corrosione e ai fluidi aggressivi come l'acqua degli impianti di addolcimento e le acque reflue clorate. La valvola di non ritorno brevettata garantisce un flusso ottimale, una tenuta affidabile della linea di pressione e un funzionamento silenzioso.

Le pompe possono essere combinate con due diversi volumi di serbatoio, da 430 o 550 litri. A seconda delle esigenze, la pompa doppia è disponibile in tre livelli di potenza: 1,5, 3,0 e 5,5 kW. Il gruppo pompa separato e il robusto alloggiamento della voluta della pompa garantiscono una lunga durata e l'affidabilità del sistema.





Unità di sollevamento per acque grigie
e nere

  • Condizioni topografiche
    Se nei punti di scarico non c'è una pendenza naturale della fognatura, ad esempio parcheggi sotterranei o piani bassi, il Muli-Nova solleva senza sforzo le acque reflue al di sopra del livello di riflusso nella fognatura.

  • Protezione contro il riflusso
    Piogge intense o allagamenti possono provocare un riflusso dalla fognatura pubblica. Un'unità di sollevamento assicura che le acque reflue continuino a essere scaricate, proteggendo così da allagamenti e danni all'edificio.

  • Flessibilità nella pianificazione dell'edificio
    Con Muli-Nova, si ottiene un sistema che può essere installato in modo flessibile. La manutenzione può essere effettuata completamente dall'alto, quindi l'installazione in un pozzo non rappresenta un ostacolo.

  • Collegamenti flessibili
    L'ingresso può essere installato all'altezza desiderata utilizzando le superfici di foratura contrassegnate. A tal fine si utilizzano la guarnizione e la sega a tazza in dotazione.

  • Efficienza e tutela dell'ambiente
    Le moderne unità di sollevamento ACO sono efficienti dal punto di vista energetico e sono dotate di sistemi di controllo intelligenti che ottimizzano il funzionamento e riducono i costi energetici.

.




Caratteristiche dell'unità di sollevamento per acque reflue ACO Muli-Nova


  • Ottimizzato per l'utilizzo a valle dei separatori di grassi: funzionamento sicuro grazie ai materiali selezionati e alla misurazione della contropressione con gorgogliamento dell'aria (opzionale)

  • Massime prestazioni: per tutte le applicazioni grazie a due pompe vortex

  • Entrate selezionabili: flessibilità nel collegamento delle entrate grazie alle superfici di foratura contrassegnate

  • Due volumi di serbatoio: il serbatoio giusto per ogni applicazione

  • Durata: materiali durevoli e design robusto garantiscono una lunga durata e affidabilità

Caratteristiche del prodotto Muli-Nova DDP 1.x Muli-Nova DDP 1.x
Dietro i separatori di grassi fino alla dimensione
nominale 22,5
Prevalenza massima di erogazione 30 metri
Portata massima 23,5 l/s
Capacità della pompa 1,5/ 3,0/ 5,5 kW
Volume totale 430 litro 550 litro











Sistema di controllo ACO MultiControl con ModBus

L'innovativa unità di controllo ACO MultiControl Professional per stazioni di sollevamento con funzionalità ModBus è perfettamente adatta all'integrazione nel sistema di gestione degli edifici. Tutti i valori misurati e impostati vengono trasmessi tramite ModBus, consentendo di interrogare i dati e di modificare i valori impostati a distanza.

Il livello di riempimento viene registrato tramite la misurazione della pressione dinamica o, a scelta, tramite un sensore di pressione. La misurazione della pressione dinamica, supportata da una bolla d'aria, garantisce una misurazione del livello senza problemi, soprattutto se utilizzata a valle di separatori di grasso. L'unità di controllo è dotata di un display di testo LCD e di una semplice navigazione nei menu. Oltre al consumo di corrente e al monitoraggio del livello, viene monitorato anche il tempo massimo di funzionamento. Caratteristiche come l'allarme indipendente dalla rete e il contatto a potenziale zero sono ovviamente incluse come standard.




Servizi consigliati

Assicuriamo che le vostre stazioni di sollevamento ACO siano regolate in modo ottimale, gestite in modo efficiente e sottoposte a manutenzione professionale fin dall'inizio. In caso di danni, gli assicuratori degli edifici spesso richiedono la prova della regolare manutenzione. Con i nostri servizi, siamo al vostro fianco come partner affidabile per soddisfare i vostri obblighi e requisiti normativi. Ci occupiamo per voi dell'organizzazione e dell'elaborazione tempestiva, il tutto comodamente da un'unica fonte.

Per saperne di più



Centrale elettrica per gli immobili commerciali e l'industria

I progettisti dei servizi tecnici per l'edilizia si trovano di fronte alla sfida di trovare stazioni di sollevamento delle acque reflue che soddisfino le alte esigenze di proprietà commerciali come ristoranti, edifici per uffici e centri commerciali con molti piani interrati. Per drenare le acque reflue in modo efficiente, spesso è necessario superare grandi altezze geodetiche e lunghe distanze dalla rete fognaria. Ciò richiede una potente unità di sollevamento delle acque reflue che generi una pressione sufficiente e impedisca il riflusso delle acque reflue con un circuito di riflusso.

Il nuovo impianto di sollevamento ACO Muli-Nova DDP con doppia pompa soddisfa questi requisiti ed è quindi la soluzione ideale per le sfide impegnative nella progettazione di edifici tecnici.
