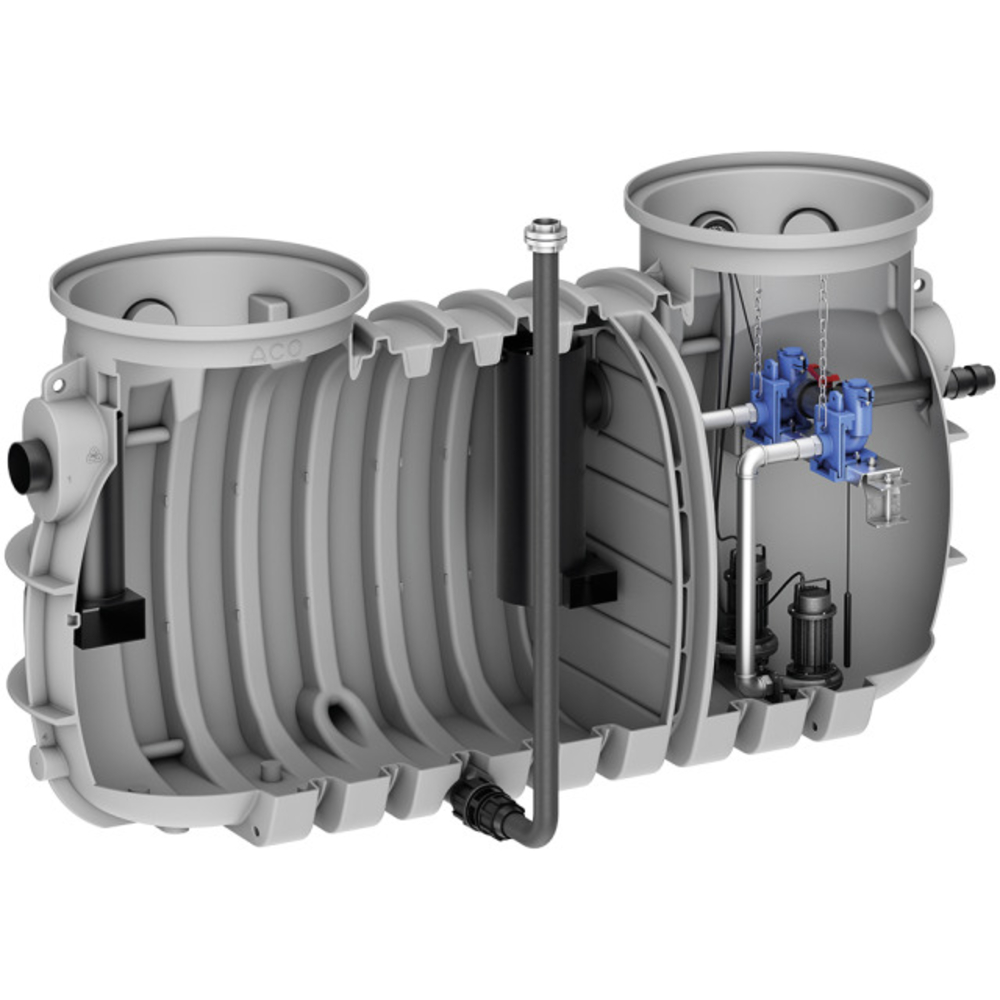

LipuLift-PF-D Ausbaustufe 1

Hersteller

  • Produktvorteile
    • Fettabscheider, Probenahme und Pumpstation in einem Behälter
    • Keine Verrohrung zwischen den Komponenten nötig
    • Nur eine Gesamtanlagensteuerung
    • Optimaler Luftaustausch durch Unterbrechung der Trennwand zwischen Fettabscheider und Pumpstation
    • Hohes Nutzvolumen der Pumpstation für geringen Pumpenverschleiss
    • Vier Ausbaustufen möglich

  • Fettabscheideranlage LipuLift-PF-D gemäss SN EN 1825 und DIN 4040‑100
  • Polyethylen
  • Integrierter Doppelpumpstation gemäss SN EN 12050

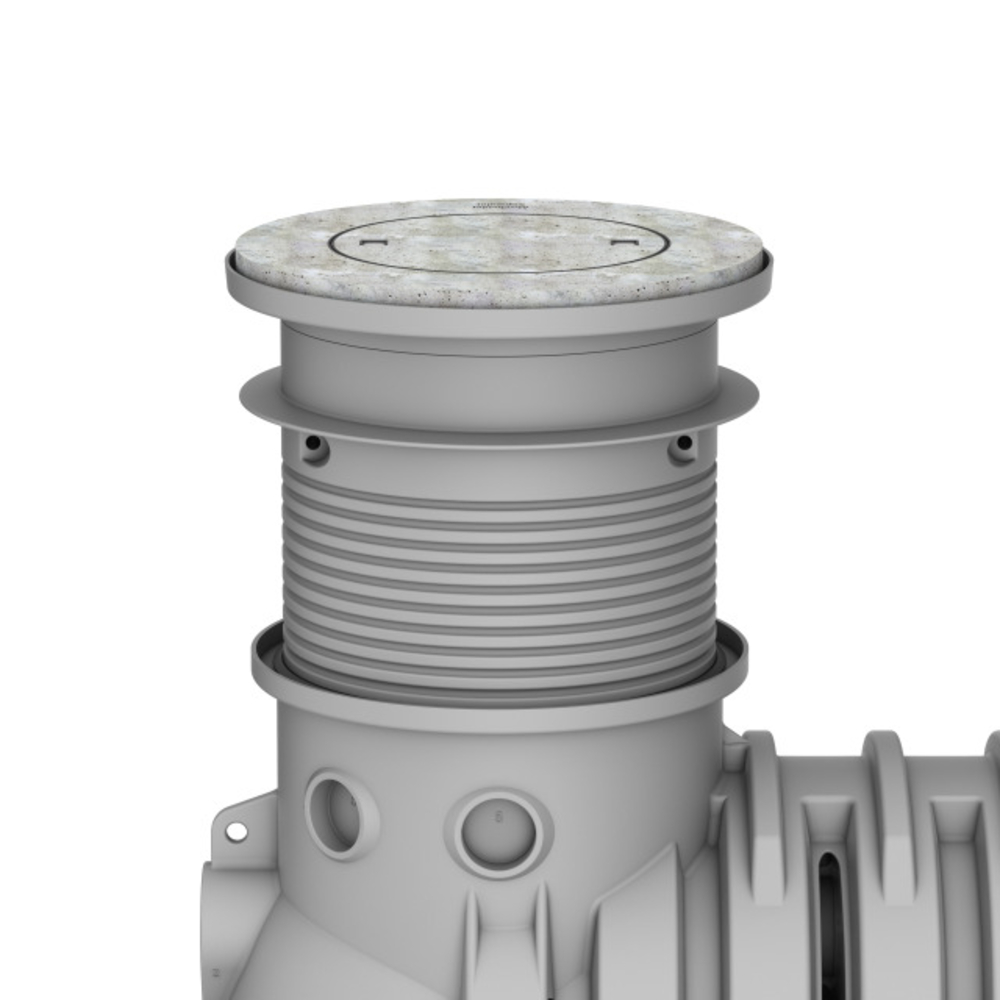

  • Zwei Öffnungen zur Aufnahme von Auflageringen mit einer Gesamthöhe von max. 300 mm und Abdeckungen für die Belastungsklassen A, B oder D gemäss SN EN 124
  • Zum Erdeinbau
  • Ausbaustufe 1
  • Für maximale Zulauftiefen bis zu 1.800/1.900 mm (Verwendung von entsprechender Abdeckungen)
  • Integrierte Pumpstation zugänglich über eine der Schachtabdeckungen
    • Druckanschluss: 2" - ∅ 63 mm (PE-Rohr)
    • Rückflussverhinderer
    • Betriebsspannung: 400 V, 50 Hz, Drehzahl: 2900 U/min
    • Schutzart IP 68; Betriebsart: S1
  • Ausführung LipuLift-PF-D
    • Mit einer werkseitig vorbereiteten Saugleitung aus PE-HD DN 65 (∅ 75 mm), mit Storz-B-Kupplung und Blinddeckel
    • Entsorgung bei geschlossener Abdeckung
    • Reinigung über die Deckel
  • Erdeinbau
bitte warten...

Ihre Daten werden geladen...

Art.Nr. alte Art.Nr. Typ Nenngrösse Nennweite
mm		 Schlammfang
l		 Fettspeicher
l		 Gesamtinhalt
l		 Downloads
2093723 Fettabscheider mit integrierter Pumpstation LipuLift-PF-D Ausbaustufe 1 3204.30.11 Sat‑100/D NS 4 110 590 370 1260
2093735 Fettabscheider mit integrierter Pumpstation LipuLift-PF-D Ausbaustufe 1 3207.30.11 Sat‑100/D NS 7 160 780 550 1760
2093736 Fettabscheider mit integrierter Pumpstation LipuLift-PF-D Ausbaustufe 1 3207.30.12 Sat‑150/D NS 7 160 780 550 1760
2093746 Fettabscheider mit integrierter Pumpstation LipuLift-PF-D Ausbaustufe 1 3210.30.12 Sat‑150/D NS 10 160 1010 710 2260
2093747 Fettabscheider mit integrierter Pumpstation LipuLift-PF-D Ausbaustufe 1 3210.30.13 Sat‑200/D NS 10 160 1010 710 2260
Abmessung Bild
Art.Nr.NenngrösseAbmessungen
L1 L2 H1 B1
mm mm mm mm
2093723 NS 4 2770 1500 1125 1160
2093735 NS 7 3260 1990 1100 1160
2093736 NS 7 3260 1990 1100 1160
2093746 NS 10 3750 2480 1100 1160
2093747 NS 10 3750 2480 1100 1160
