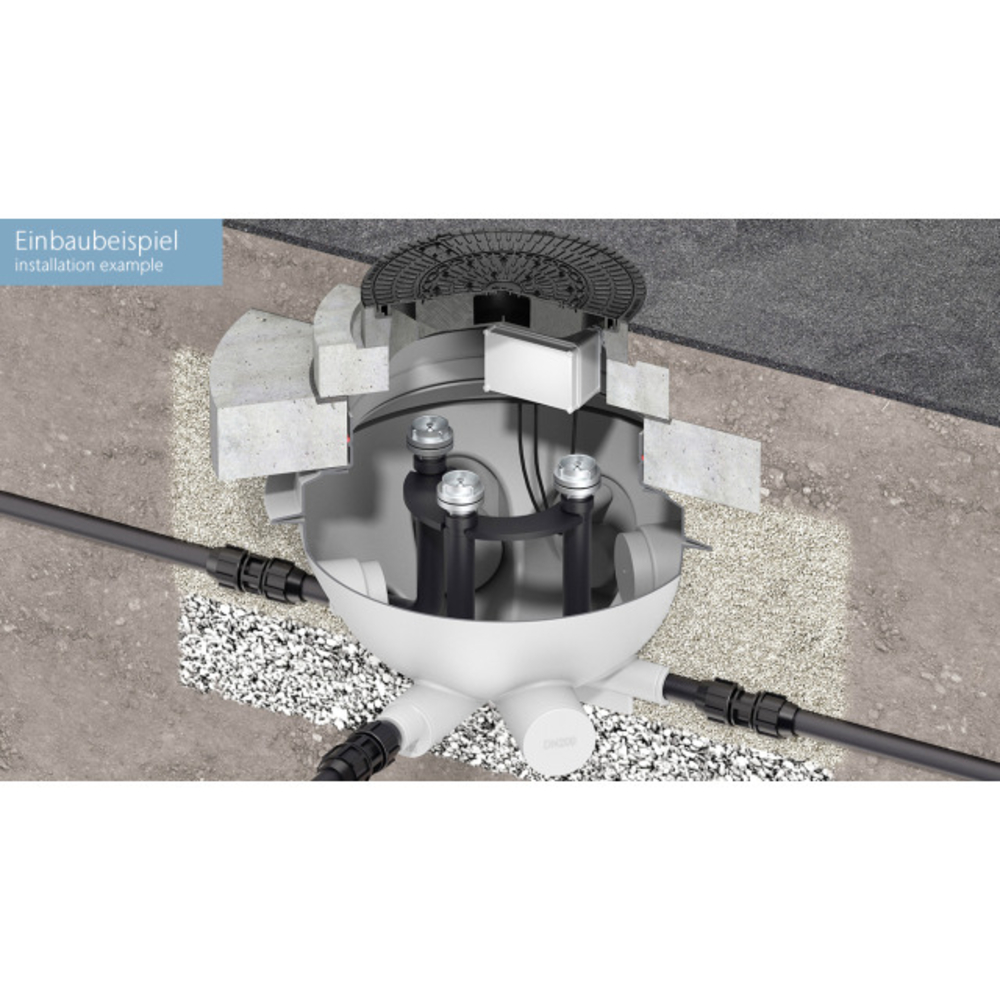

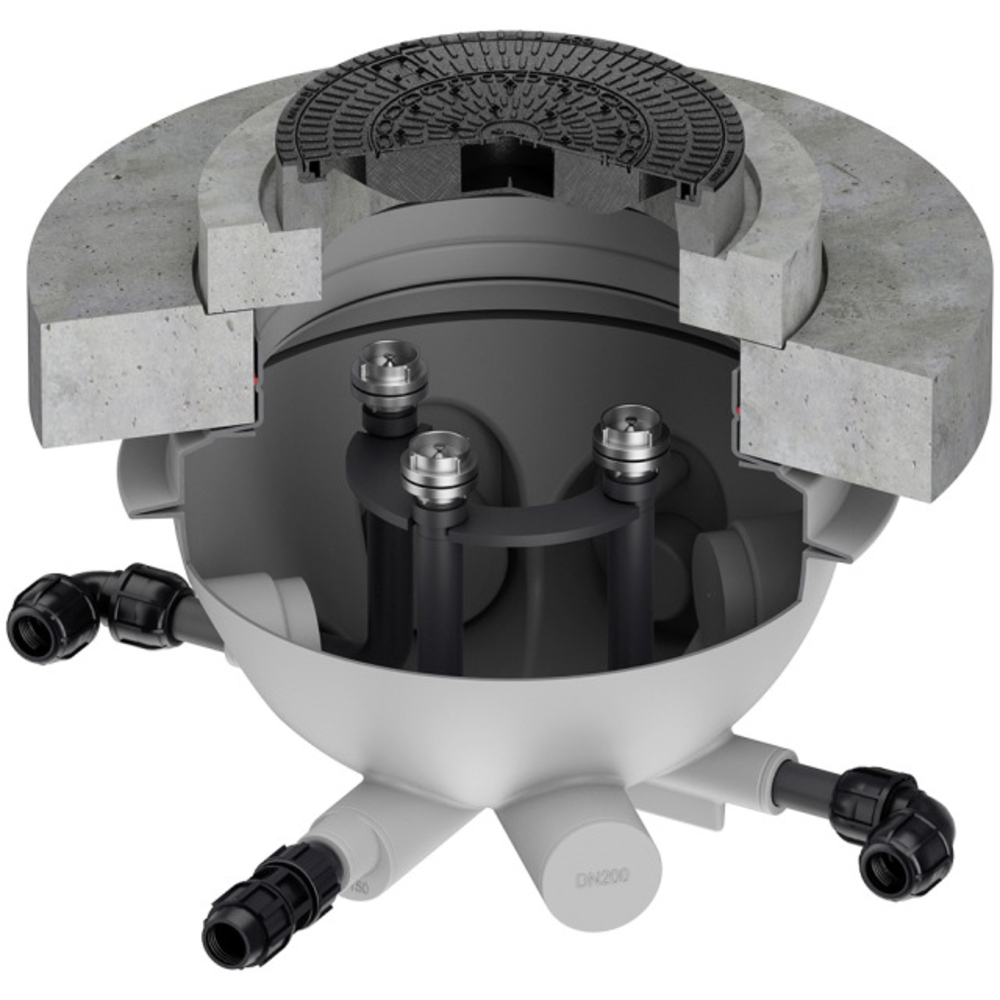

Entsorgungsschacht für Aufsatzsystem mit Lastverteilplatte

Hersteller

  • Entsorgungsschacht für Aufsatzsystem
    • Je nach Ausführung sind eine oder bis zu drei Absaugleitungen/Pendelgasleitungen anzuschliessen
    • Wahlweise inklusive Schutzgehäuse für die Aufnahme einer Fernbedienung
    • Horizontaler Rohrabgang für eine optimale Installation
    • Belastungsklasse D 400
    • Anwendungsbereich
      • Absaugleitungen für Fettabscheider, Leichtflüssigkeitsabscheider, Stärkeabscheider
      • Pendelgasleitungen für Fettabscheider, Leichtflüssigkeitsabscheider, Stärkeabscheider (je nach Ausführung)
    • Entsorgungsschacht für Aufsatzsysteme mit Belastungsklasse B 125 oder D 400 (Lastverteilerplatte bei Klasse D inklusive)
      • Nach EN 124 aus Kunststoff Polyethylen (PE-LD)
      • Anschlussstutzen DN 75 inklusive Blinddeckel für Anschluss von Direktabsaugleitung und zusätzlicher Pendelgasleitung (je nach Ausführung)
      • Wahlweise mit Schutzgehäuse zur Aufnahme einer Fernbedienung inklusive Halterung zur einfachen Entnahme im Bedarfsfall
    • Nicht für Fernbedienung geeignet
    • Passend für: Alle erdverbauten Abscheider ab Ausbaustufe 1
bitte warten...

Ihre Daten werden geladen...

Art.Nr. alte Art.Nr. Typ Beschreibung Durchmesser x Höhe
mm		 Downloads
2142805 Entsorgungsschacht Ø800 3 Anschlüsse B125 mit Lastverteilplatte 3300.30.40 800 mit 3x Anschlüssen nicht für Fernbedienung geeignet 1100 x 850
2142806 Entsorgungsschacht Ø800 3 Anschlüsse B125 für Fernbedienung 3300.30.41 800 mit 3x Anschlüssen Für Fernbedienung (Eine zweite Fernbedienung kann optional bauseits eingesetzt werden.) 1100 x 850
