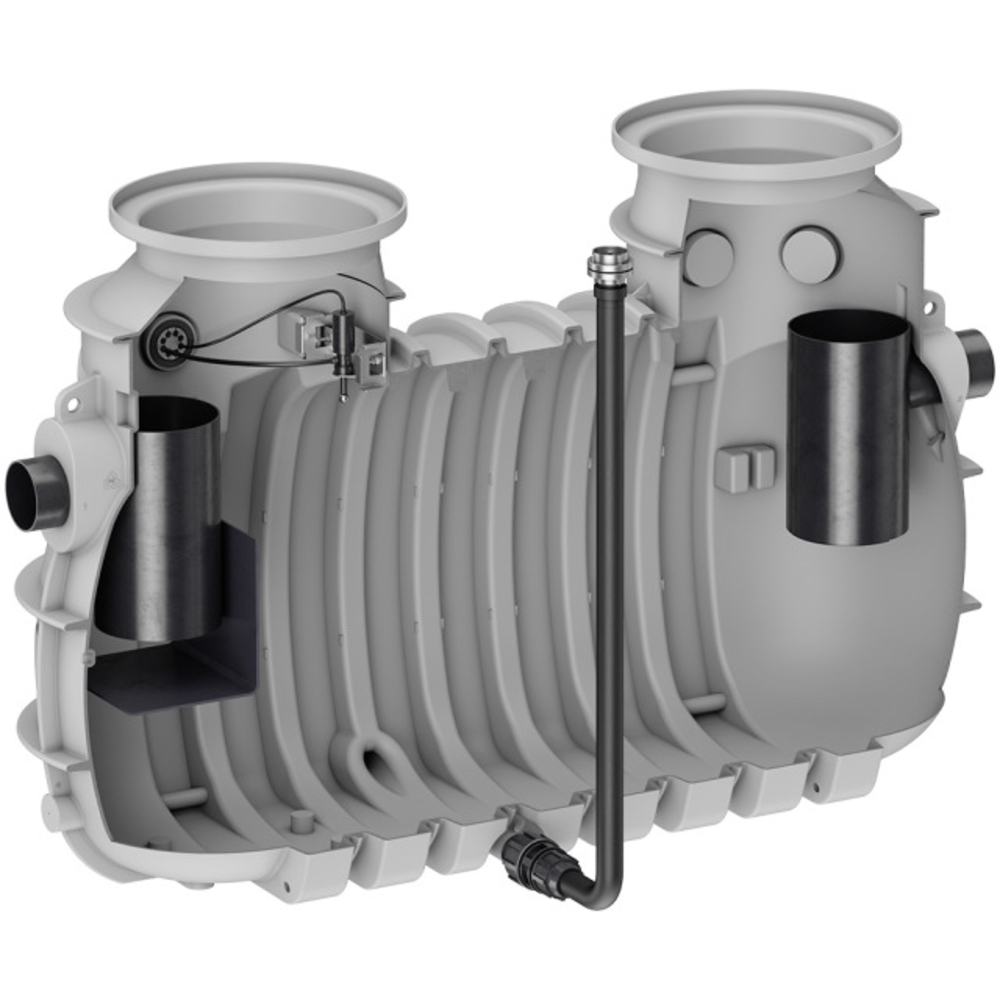

LipuMax P-H-DA Ausbaustufe 3 FIX

Hersteller

  • Produktvorteile
    • Mit integriertem Schlammfang in einem Behälter
    • Reduzierter/vereinfachter Installationsaufwand
    • Entleeren, Reinigen und Befüllen des Fettabscheiders ohne Geruchbelästigung
    • Automatischer Betrieb des Entsorgungsablaufs
    • Steuerung inklusive Fernbedienung zur Aussenmontage

  • Fettabscheider LipuMax P-H-DA gemäss SN EN 1825 und DIN 4040‑100
  • Polyethylen
  • Leistungserklärung "Declaration of Performance" (DoP) Nr: BD-G1‑1024
  • Zum Erdeinbau
  • Mit integriertem Schlammfang
  • Fülleinheit (Komponenten mit DVGW und KIWA Zulassungen) zur frostfreien Installation für automatische Wiederbefüllung:
    • Freistromventil
  • Druckminderer mit Schmutzfänger
  • Magnetventil
  • Rohrbogen
  • 2 x Wartungsöffnungen ∅ 650 mm zur jeweiligen Aufnahme eines notwendigen Abdeckungssystems (Zubehör) mit Belastungsklassen A 15, B 125 bzw. D 400
  • Hochdruckinnenreinigung:
  • Hochdrucksprühkopf (360° Reinigung) mit Anschlusskabel 30 m
  • HD (Hochdruck)-Pumpe (Nenndruck 175 bar) mit Vorratsbehälter zur frostfreien Installation
  • Hochdruckschlauch 2,7 m lang zur Verbindung HD-Pumpe und Anschluss Füllleitung
  • Notwendiger Hochdruckschlauch (Zubehör) 10, 20 bzw. 30 m lang zur Verbindung Hochdrucksprühkopf und Anschluss Füllleitung
  • Ausbaustufe 3
  • Anschlussteile für bauseitige Entsorgungsleitung:
    • 1 x Klemmverschraubung DN 80/DN 65 (OD 90/75 mm)
    • Klemmverschraubung DN 65 (OD 75 mm)
    • Rohr (OD 75 mm) mit Festkupplung Storz-B/2½" und Blindkupplung
  • Anschlussteile für bauseitige Füll-, Versorgungs (Kabelleerrohr)- und Lüftungsleitunng
    • 3 x Muffendichtung DN 100
    • 1 x Kabeldurchführung
    • Rohrabzweig
  • Fernbedienung zur frostfreien Installation, Schutzart IP 54
  • Steuerung zur frostfreien Installation mit Anschlusskabel 1,5 m und CEE-Stecker 16 A inklusive Phasenwender, Schutzart IP 54
  • Wasseranschlüsse (30 l/min):
    • Innengewinde ¾" an Fülleinheit für bauseitige Kaltwasserleitung
    • Aussengewinde ¾" am Vorratsbehälter HD-Pumpe für bauseitige Kaltwasserleitung
  • Elektrischer Anschluss:
    • 400 V/50 Hz/4,2 kW<
    • Absicherung generell: 3 x 16 A (träge) bzw. gemäss Vorortbedingungen
    • Spannungsversorgung ist gemäss den Vorschriften des örtlichen Energieversorgers auszuführen. Insbesondere ist auf geforderte Schutzmassnahmen sowie auf Leitungsquerschnitte und den Potentialausgleich zu achten.
  • Auftriebssicherheit des Behälters: Auftriebssicher bis 1,65 m über Unterkante Behälter mit Abdeckungssystem und Lastverteilerplatte (bei A 15, B 125 und D 400)
  • Maximale Zulauftiefe ZT bis ca. 1,15 m (Abstand Geländeoberkante bis Unterkante des Anschlussstutzens/Rohrsohle)
    Maximale Einbautiefe ET bis ca. 2,25 m (Abstand Geländeoberkante bis Unterkante Behälter)
  • Rohranschlüsse
    • Horizontaler Rohrstutzen DN 150/OD 160 mm (NS 10) bzw. DN 200/OD 200 mm (NS 15/20) für bauseitige Zulaufleitung
    • Horizontaler Rohrstutzen DN 150/OD 160 mm (NS 10) bzw. DN 200/OD 200 mm (NS 15/20) für bauseitige Ablaufleitung
    • 8 x horizontale Rohrmuffen (geschlossen) DN 100/OD 110 mm für bauseitige Lüftungsleitung
    • Jeweils 1 Stück horizontalen Rohrstutzen (geschlossen) DN 80/OD 90 mm in Fliessrichtung rechts und links angeordnet für bauseitige Entsorgungsleitung
    • bitte warten...

    Ihre Daten werden geladen...

    Art.Nr. alte Art.Nr. Nenngrösse Schlammfang
    l    		 Fettspeicher
    l    		 Gesamtinhalt
    l    		 Downloads
    3008486 LipuMax P-H-DA Ausbaustufe 3 Fix 3210.83.01 NS 10 1000 550 2090
    3008487 LipuMax P-H-DA Ausbaustufe 3 Fix 3215.83.01 NS 15 1500 625 2780
    2137977 LipuMax P-H-DA Ausbaustufe 3 Fix 3220.83.01 NS 20 2000 820 3565
    Abmessung Bild
    Art.Nr.NenngrösseAbmessungen
    L1 L2 H1 H2
    mm mm mm mm
    3008486 NS 10 260 2520 1100 1030
    3008487 NS 15 300 3010 1080 1010
    2137977 NS 20 320 3750 1080 1010
