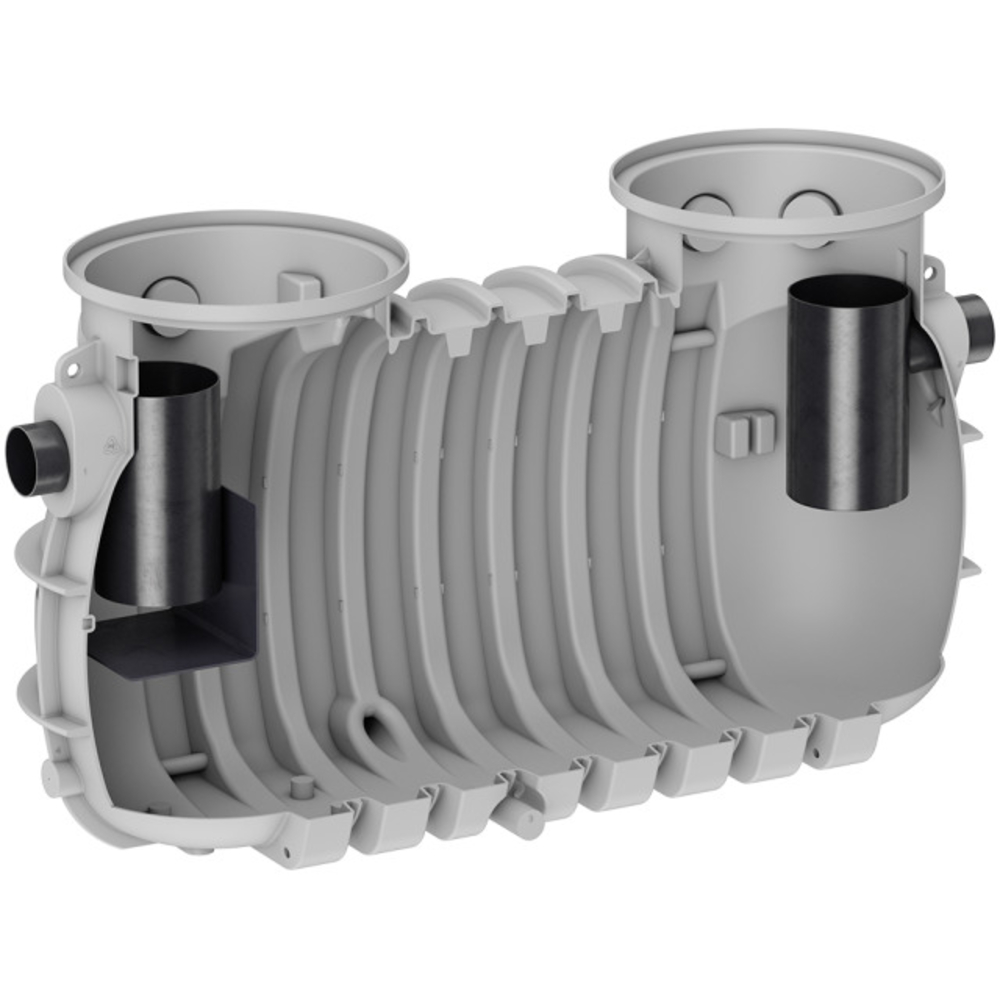

LipuMax PF-H-B Basisausführung FLEX

Hersteller

  • Produktvorteile
    • Mit integriertem Schlammfang in einem Behälter
    • Reduzierter/vereinfachter Installationsaufwand

  • Fettabscheider LipuMax PF-H-B gemäss SN EN 1825 und DIN 4040‑100
  • Polyethylen
  • Leistungserklärung "Declaration of Performance" (DoP) Nr: BD-G1‑1024
  • Zum Erdeinbau
  • Mit integriertem Schlammfang
  • 2 x Wartungsöffnungen ∅ 840 mm zur jeweiligen Aufnahme eines notwendigen Abdeckungssystems 800 bzw. 800 - 600 (Zubehör) mit Belastungsklassen A 15, B 125 bzw. D 400
  • Basisausführung
  • Anschlussteile für bauseitige Lüftungsleitung
    • 1 x Muffendichtung DN 100
  • Auftriebssicherheit des Behälters: Auftriebssicher bis 1,65 m über Unterkante Behälter mit Abdeckungssystem und Lastverteilerplatte (bei A 15, B 125 und D 400)
  • Maximale Zulauftiefe ZT bis ca. 1,90 m (Abstand Geländeoberkante bis Unterkante des Anschlussstutzens/Rohrsohle)
    Maximale Einbautiefe ET bis ca. 3 m (Abstand Geländeoberkante bis Unterkante Behälter)
  • Rohranschlüsse
    • Horizontaler Rohrstutzen DN 150/OD 160 mm (NS 10) bzw. DN 200/OD 200 mm (NS 15/20) für bauseitige Zulaufleitung
    • Horizontaler Rohrstutzen DN 150/OD 160 mm (NS 10) bzw. DN 200/OD 200 mm (NS 15/20) für bauseitige Ablaufleitung
    • 8 x horizontale Rohrmuffen (geschlossen) DN 100/OD 110 mm für bauseitige Lüftungsleitung
bitte warten...

Ihre Daten werden geladen...

Art.Nr. alte Art.Nr. Nenngrösse Schlammfang
l		 Fettspeicher
l		 Gesamtinhalt
l		 Downloads
3008488 LipuMax PF-H-B Basisausführung Flex 3210.80.02 NS 10 1000 550 2090
3008489 LipuMax PF-H-B Basisausführung Flex 3215.80.02 NS 15 1500 625 2780
2137974 LipuMax PF-H-B Basisausführung Flex 3220.80.02 NS 20 2000 820 3565
Abmessung Bild
Art.Nr.NenngrösseAbmessungen
L1 L2 H1 H2
mm mm mm mm
3008488 NS 10 165 2520 1100 1030
3008489 NS 15 200 3010 1080 1010
2137974 NS 20 240 3750 1080 1010
