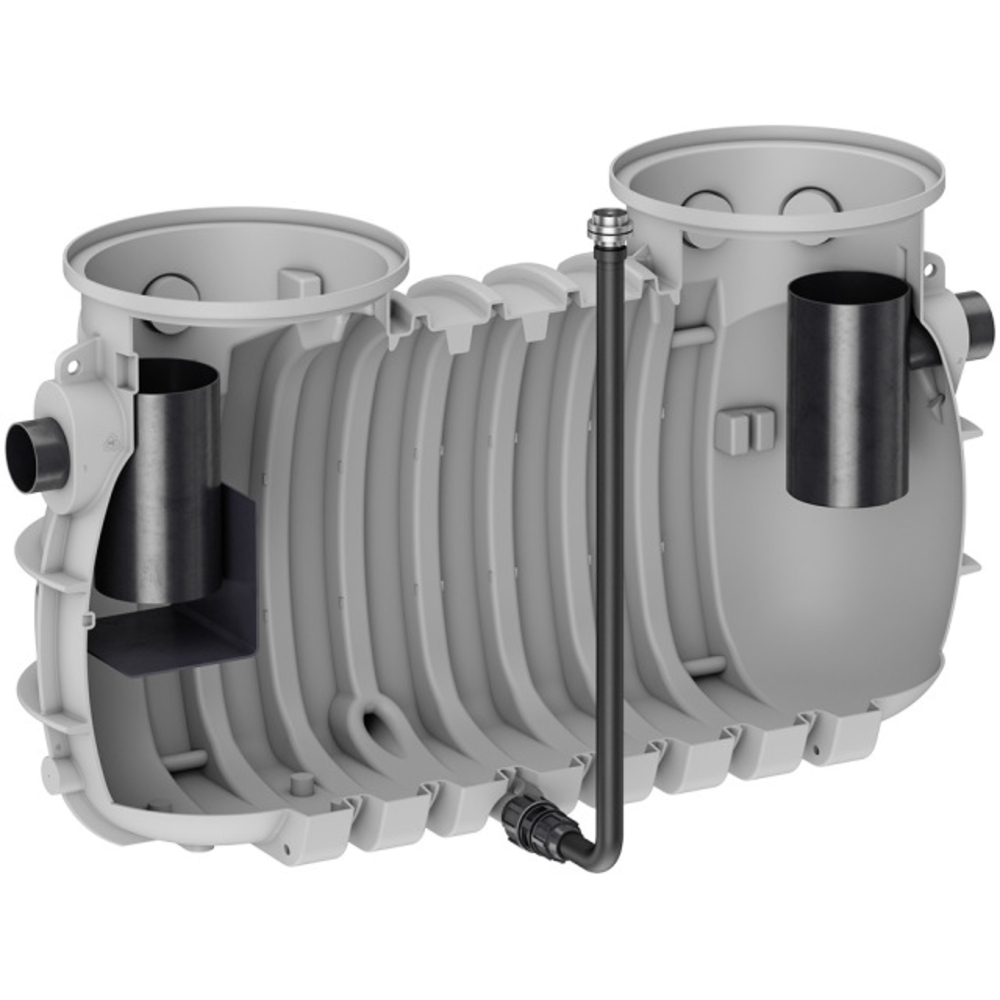

LipuMax PF-H-D Ausbaustufe 1 Flex

Hersteller

  • Produktvorteile
    • Mit integriertem Schlammfang in einem Behälter
    • Reduzierter/vereinfachter Installationsaufwand
    • Entleeren des Fettabscheiders ohne Geruchbelästigung

  • Fettabscheider LipuMax PF-H-D gemäss SN EN 1825 und DIN 4040‑100
  • Polyethylen
  • Leistungserklärung "Declaration of Performance" (DoP) Nr: BD-G1‑1024
  • Zum Erdeinbau
  • Mit integriertem Schlammfang
  • 2 x Wartungsöffnungen ∅ 840 mm zur jeweiligen Aufnahme eines notwendigen Abdeckungssystems (Zubehör) mit Belastungsklassen A 15, B 125 bzw. D 400
  • Ausbaustufe 2
  • Anschlussteile für bauseitige Lüftungsleitung
    • 1 x Muffendichtung DN 100
  • Auftriebssicherheit des Behälters: Auftriebssicher bis 1,65 m über Unterkante Behälter mit Abdeckungssystem und Lastverteilerplatte (bei A 15, B 125 und D 400)
  • Maximale Zulauftiefe ZT bis ca. 1,9 m (Abstand Geländeoberkante bis Unterkante des Anschlussstutzens/Rohrsohle)
    Maximale Einbautiefe ET bis ca. 3 m (Abstand Geländeoberkante bis Unterkante Behälter)
  • Rohranschlüsse
    • Horizontaler Rohrstutzen DN 150/OD 160 mm (NS 10) bzw. DN 200/OD 200 mm (NS 15/20) für bauseitige Zulaufleitung
    • Horizontaler Rohrstutzen DN 150/OD 160 mm (NS 10) bzw. DN 200/OD 200 mm (NS 15/20) für bauseitige Ablaufleitung
    • 8 x horizontale Rohrmuffen (geschlossen) DN 100/OD 110 mm für bauseitige Lüftungsleitung
bitte warten...

Ihre Daten werden geladen...

Art.Nr. alte Art.Nr. Nenngrösse Schlammfang
l		 Fettspeicher
l		 Gesamtinhalt
l		 Downloads
3008491 LipuMax PF-H-D Ausbaustufe 1 Flex 3215.81.02 NS 15 1500 625 2780
2137976 LipuMax PF-H-D Ausbaustufe 1 Flex 3220.81.02 NS 20 2000 820 3565
Abmessung Bild
Art.Nr.NenngrösseAbmessungen
L1 L2 H1 H2
mm mm mm mm
3008491 NS 15 205 3010 1080 1010
2137976 NS 20 250 3750 1080 1010
