Entleeren, Reinigen und Befüllen des Fettabscheiders ohne Geruchbelästigung
Automatischer Betrieb des Entsorgungsablaufs
Steuerung inklusive Fernbedienung zur Aussenmontage

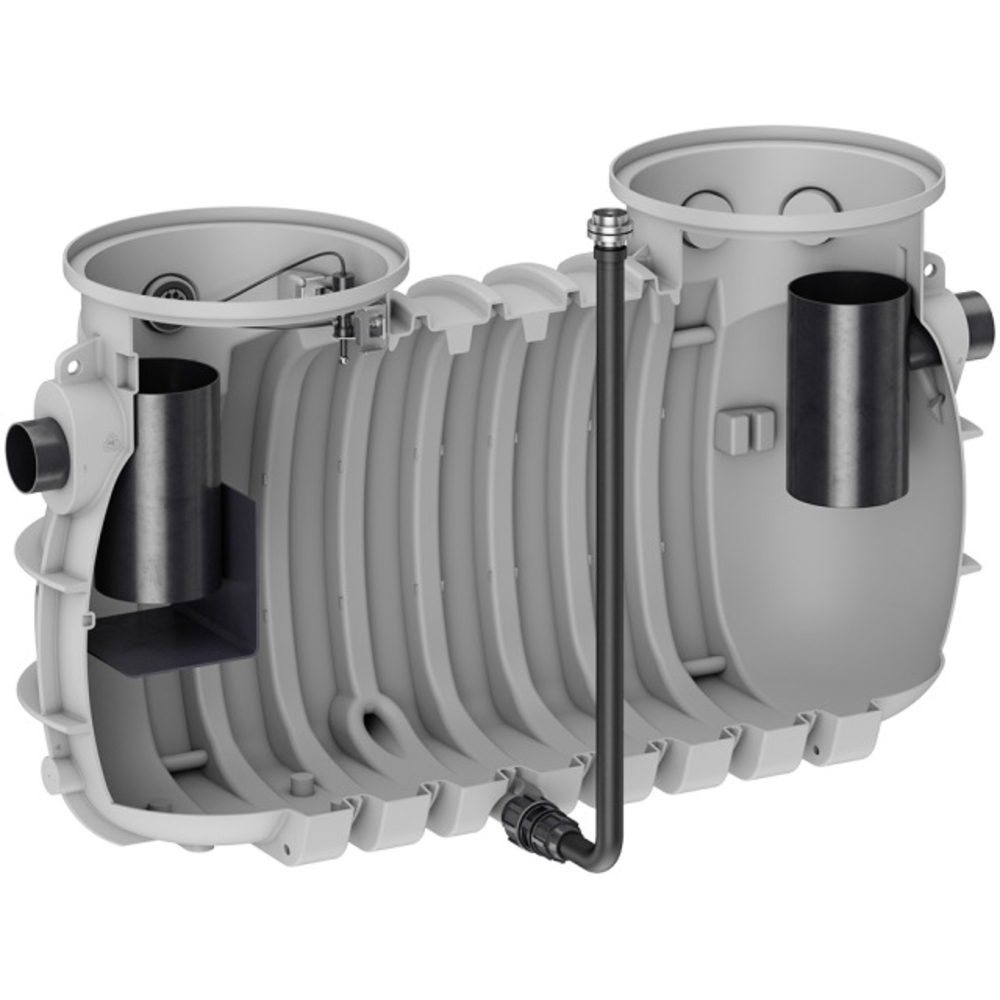

Fettabscheider LipuMax PF-H-DA gemäss SN EN 1825 und DIN 4040‑100
Polyethylen
Leistungserklärung "Declaration of Performance" (DoP) Nr: BD-G1‑1024
Zum Erdeinbau
Mit integriertem Schlammfang
Fülleinheit (Komponenten mit DVGW und KIWA Zulassungen) zur frostfreien Installation für automatische Wiederbefüllung:
Freistromventil
Druckminderer mit Schmutzfänger
Magnetventil
Rohrbogen
2 x Wartungsöffnungen ∅ 840 mm zur jeweiligen Aufnahme eines notwendigen Abdeckungssystems 800 bzw. 800 - 600(Zubehör) mit Belastungsklassen A 15, B 125 bzw. D 400
Hochdruckinnenreinigung:
Hochdrucksprühkopf (360° Reinigung) mit Anschlusskabel 30 m
HD (Hochdruck)-Pumpe (Nenndruck 175 bar) mit Vorratsbehälter zur frostfreien Installation
Hochdruckschlauch 2,7 m lang zur Verbindung HD-Pumpe und Anschluss Füllleitung
Notwendiger Hochdruckschlauch (Zubehör) 10, 20 bzw. 30 m lang zur Verbindung Hochdrucksprühkopf und Anschluss Füllleitung
Ausbaustufe 3
Anschlussteile für bauseitige Entsorgungsleitung:
1 x Klemmverschraubung DN 80/DN 65 (OD 90/75 mm)
1 x Klemmverschraubung DN 65 (OD 75 mm)
Rohr (OD 75 mm) mit Festkupplung Storz-B/2½" und Blindkupplung
Anschlussteile für bauseitige Füll-, Versorgungs (Kabelleerrohr)- und Lüftungsleitunng
3 x Muffendichtung DN 100
1 x Kabeldurchführung
Rohrabzweig
Fernbedienung zur frostfreien Installation, Schutzart IP 54
Steuerung zur frostfreien Installation mit Anschlusskabel 1,5 m und CEE-Stecker 16 A inklusive Phasenwender, Schutzart IP 54
Wasseranschlüsse (30 l/min):
Innengewinde ¾" an Fülleinheit für bauseitige Kaltwasserleitung
Aussengewinde ¾" am Vorratsbehälter HD-Pumpe für bauseitige Kaltwasserleitung
Elektrischer Anschluss:
400 V/50 Hz/4,2 kW<
Absicherung generell: 3 x 16 A (träge) bzw. gemäss Vorortbedingungen
Spannungsversorgung ist gemäss den Vorschriften des örtlichen Energieversorgers auszuführen. Insbesondere ist auf geforderte Schutzmassnahmen sowie auf Leitungsquerschnitte und den Potentialausgleich zu achten.
Auftriebssicherheit des Behälters: Auftriebssicher bis 1,65 m über Unterkante Behälter mit Abdeckungssystem und Lastverteilerplatte (bei A 15, B 125 und D 400)
Maximale Zulauftiefe ZT bis ca. 1,9m (Abstand Geländeoberkante bis Unterkante des Anschlussstutzens/Rohrsohle) Maximale Einbautiefe ET bis ca. 3 m (Abstand Geländeoberkante bis Unterkante Behälter)
Rohranschlüsse
Horizontaler Rohrstutzen DN 150/OD 160 mm (NS 10) bzw. DN 200/OD 200 mm (NS 15/20) für bauseitige Zulaufleitung
Horizontaler Rohrstutzen DN 150/OD 160 mm (NS 10) bzw. DN 200/OD 200 mm (NS 15/20) für bauseitige Ablaufleitung
8 x horizontale Rohrmuffen (geschlossen) DN 100/OD 110 mm für bauseitige Lüftungsleitung
Jeweils 1 Stück horizontalen Rohrstutzen (geschlossen) DN 80/OD 90 mm in Fliessrichtung rechts und links angeordnet für bauseitige Entsorgungsleitung
