LipuSmart-P-OAP Niveau d‘équipement 3

Fabricant

  • Avantages du produit
    • 4en1 - solution complète
    • Dimensions d'installation compactes : la technique de pompage peut être montée de manière flexible sur 3 côtés

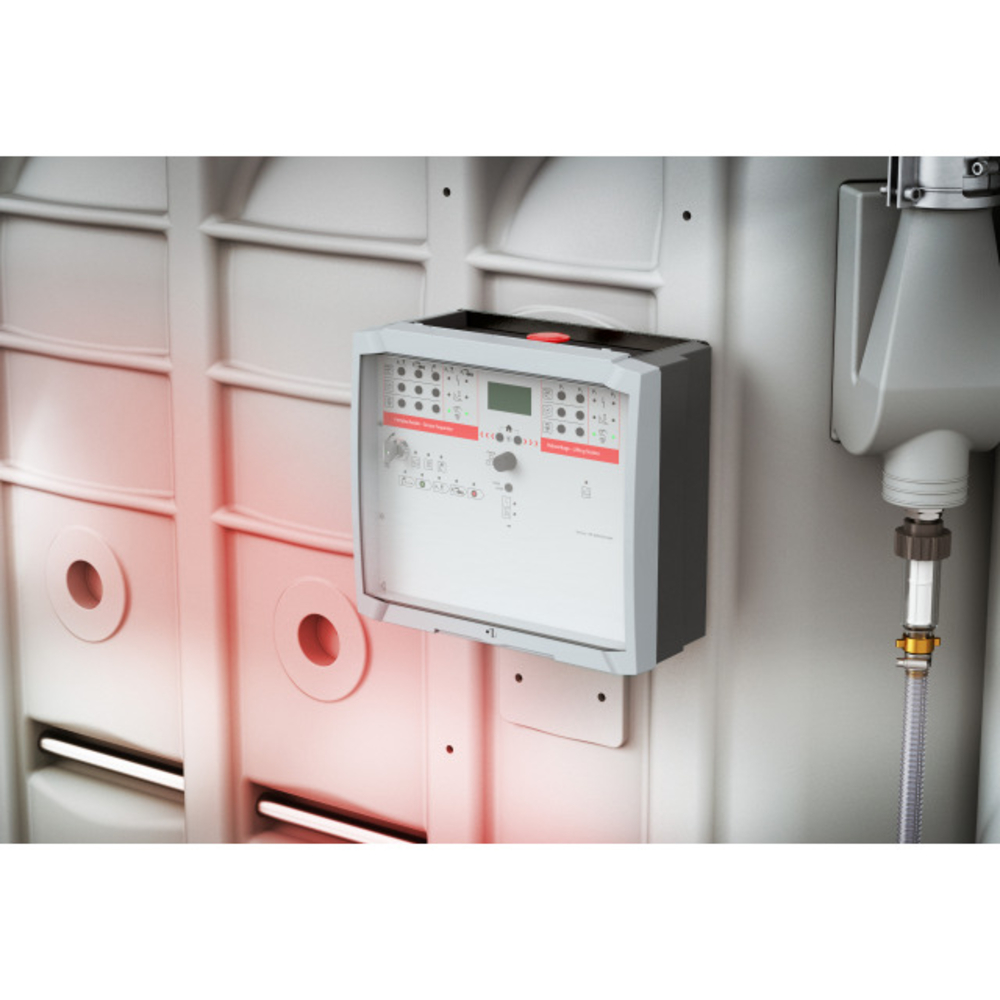

    • Commande innovante de l'ensemble de l'installation pour l'intégration dans le système de gestion du bâtiment
    • Connexion Modbus en option
    • Stabilité structurelle du réservoir avec une grande stabilité

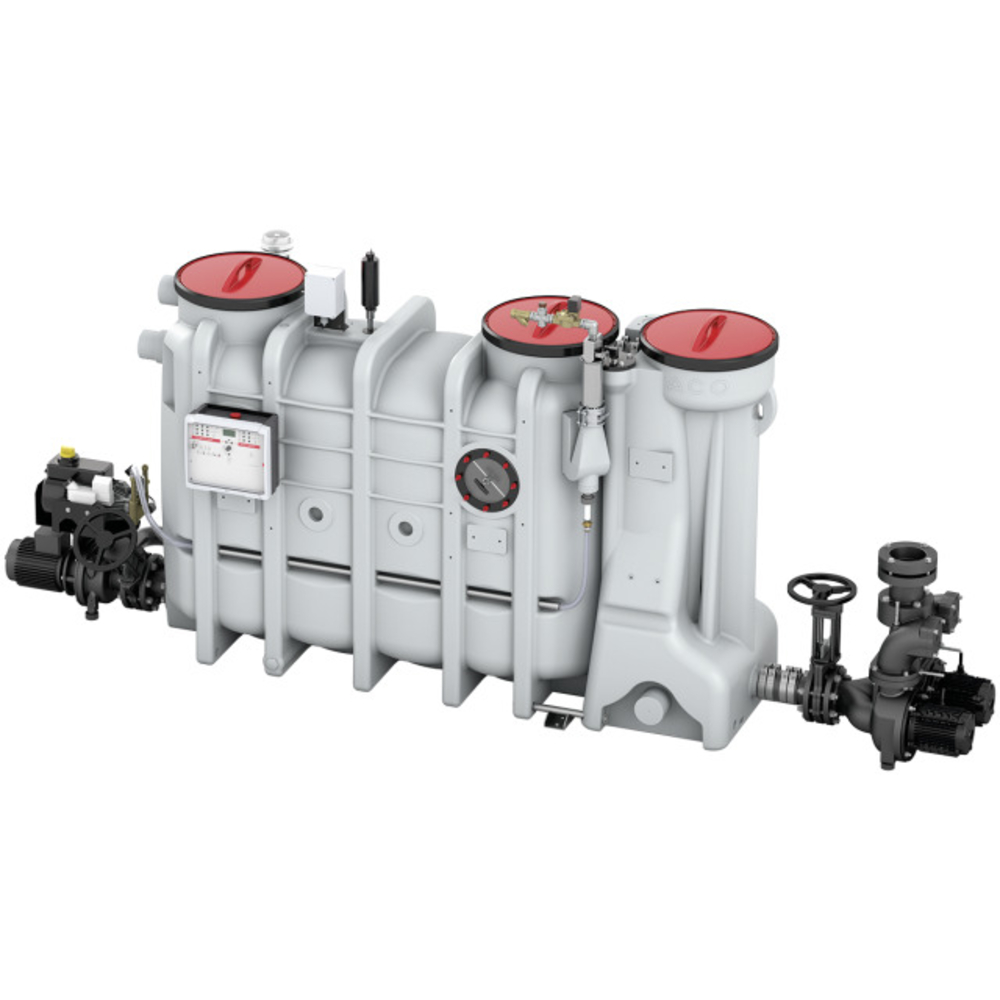

  • Séparateur de graisse avec station de relevage intégrée LipuSmart-P-OAP Niveau d'équipement 3
  • Polyéthylène
  • Protection anti-retour intégrée
  • Séparateurs de graisse selon norme SN EN 1825
  • Station de relevage selon norme SN EN 12050
  • Pour mise en oeuvre en local - à l'abri du gel
  • Avec débourbeur intégré
  • Avec unité de remölissage et électrovanne
  • Raccord d'évacuation DN 65, contre-bride avec accouplement Storz 75B et accouplement borgne 2 1/2"
  • Nettoyage par aspiration directe
  • Évacuation programmée sans nuisances olfactives par le raccordement vers l'aspiration directe
  • Nettoyage hydromécanique à haute pression
  • Niveau d'équipement 3
  • Une seule conduite de ventilation nécessaire
    • Pour le LipuSmart-P NS 2, ACO recommande l'installation par le client de 2 conduites de ventilation
  • Connexion Modbus en option
  • Interface Bluetooth (LipuSmart App/ Android)
  • Côté de commande: à gauche
  • Pompe d'évacuation avec rotor à courant de roue libre (hauteur de relevage totale jusqu'à 6 m)
  • Installation hors sol
Plus d'informations sur le produit
VEUILLEZ PATIENTER...

Vos données sont en cours de chargement...

N° d´art. ancien code d’art. Type Taille nominale Largeur nominale
DN		 Débourbeur
l		 Vol. graisse
l		 Capacité totale
l		 Poids vide
kg		 Poids rempli
kg		 Opération Downloads
2091711 ACO LipuSmart OAP NS 2 links ettabscheider mit integrierter 3552.86.32 Kit de pompes 1.5 kW NS 2 100 210 100 440 306 746 À gauche
2091717 ACO LipuSmart OAP NS3 links ettabscheider mit integrierter 3553.86.32 Kit de pompes 1.5 kW NS 3 100 300 150 630 318 948 À gauche
2091720 ACO LipuSmart OAP NS4 links ettabscheider mit integrierter 3554.86.32 Kit de pompes 1.5 kW NS 4 100 400 200 830 334 1164 À gauche
2091724 ACO LipuSmart OAP NS5,5 links ettabscheider mit integrierter 3555.86.32 Kit de pompes 4.0 kW NS 5.5 150 725 360 1430 439 1869 À gauche
3002502 ACO LipuSmart OAP NS7 links ettabscheider mit integrierter 3557.86.32 Kit de pompes 4.0 kW NS 7 150 800 400 1600 458 2058 À gauche
2091733 ACO LipuSmart OAP NS8,5 links ettabscheider mit integrierter 3558.86.32 Kit de pompes 4.0 kW NS 8.5 150 940 475 1900 478 2378 À gauche
2091736 ACO LipuSmart OAP NS10 links ettabscheider mit integrierter 3560.86.32 Kit de pompes 4.0 kW NS 10 150 1000 520 2000 490 2490 À gauche
2074083 ACO LipuSmart OAP NS 2 rechts ettabscheider mit integrierter 3552.86.42 Kit de pompes 1.5 kW NS 2 100 210 100 440 306 746 À droite
2091718 ACO LipuSmart OAP NS3 rechts ettabscheider mit integrierter 3553.86.42 Kit de pompes 1.5 kW NS 3 100 300 150 630 318 948 À droite
2091721 ACO LipuSmart OAP NS4 rechts ettabscheider mit integrierter 3554.86.42 Kit de pompes 1.5 kW NS 4 100 400 200 830 334 1164 À droite
2091725 ACO LipuSmart OAP NS5,5 rechts ettabscheider mit integrierter 3555.86.42 Kit de pompes 4.0 kW NS 5.5 150 725 360 1430 439 1869 À droite
2074914 ACO LipuSmart OAP NS7 rechts ettabscheider mit integrierter 3557.86.42 Kit de pompes 4.0 kW NS 7 150 800 400 1600 458 2058 À droite
2091734 ACO LipuSmart OAP NS8,5 rechts ettabscheider mit integrierter 3558.86.42 Kit de pompes 4.0 kW NS 8.5 150 940 475 1900 478 2378 À droite
2078268 ACO LipuSmart OAP NS10 rechts ettabscheider mit integrierter 3560.86.42 Kit de pompes 4.0 kW NS 10 150 1000 520 2000 490 2490 À droite
Abmessung Bild
N° d´art.Taille nominaleDimensions
L1 L2 L3 L5 H1 H2 H3 H4 B1 B3 D
mm mm mm mm mm mm mm mm mm mm mm
2091711 NS 2 1100 800 1625 680 1055 753 1680 1500 742 930 110
2091717 NS 3 1450 800 1975 680 1055 753 1680 1500 742 930 110
2091720 NS 4 1760 800 2285 680 1055 753 1680 1500 742 930 110
2091724 NS 5.5 1760 835 2287 680 1250 753 1880 1700 960 1180 160
3002502 NS 7 1960 835 2487 680 1250 753 1880 1700 960 1180 160
2091733 NS 8.5 2250 835 2777 680 1250 753 1880 1700 960 1180 160
2091736 NS 10 2450 835 2977 680 1250 753 1880 1700 960 1180 160
2074083 NS 2 1100 800 1625 680 1055 753 1680 1500 742 930 110
2091718 NS 3 1450 800 1975 680 1055 753 1680 1500 742 930 110
2091721 NS 4 1760 800 2285 680 1055 753 1680 1500 742 930 110
2091725 NS 5.5 1760 835 2287 680 1250 753 1880 1700 960 1180 160
2074914 NS 7 1960 835 2487 680 1250 753 1880 1700 960 1180 160
2091734 NS 8.5 2250 835 2777 680 1250 753 1880 1700 960 1180 160
2078268 NS 10 2450 835 2977 680 1250 753 1880 1700 960 1180 160

Station de revelage

Leistungsparameter Bild
N° d´art.TypeHauteur de refoulementPortata Q in portata complessiva HTemparature Fluides transportés
4 m 6 m 8 m 16 m 18 m Normal Maximale
m l/s l/s l/s l/s l/s °C °C
2091711 Kit de pompes 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091717 Kit de pompes 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091720 Kit de pompes 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091724 Kit de pompes 4.0 kW 5 -20 14.3 12.6 40 65
3002502 Kit de pompes 4.0 kW 5 -20 14.3 12.6 40 65
2091733 Kit de pompes 4.0 kW 5 -20 14.3 12.6 40 65
2091736 Kit de pompes 4.0 kW 5 -20 14.3 12.6 40 65
2074083 Kit de pompes 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091718 Kit de pompes 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091721 Kit de pompes 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091725 Kit de pompes 4.0 kW 5 -20 14.3 12.6 5.0 2.7 40 65
2074914 Kit de pompes 4.0 kW 5 -20 14.3 12.6 5.0 2.7 40 65
2091734 Kit de pompes 4.0 kW 5 -20 14.3 12.6 5.0 2.7 40 65
2078268 Kit de pompes 4.0 kW 5 -20 14.3 12.6 5.0 2.7 40 65

Pompe d’extraction
