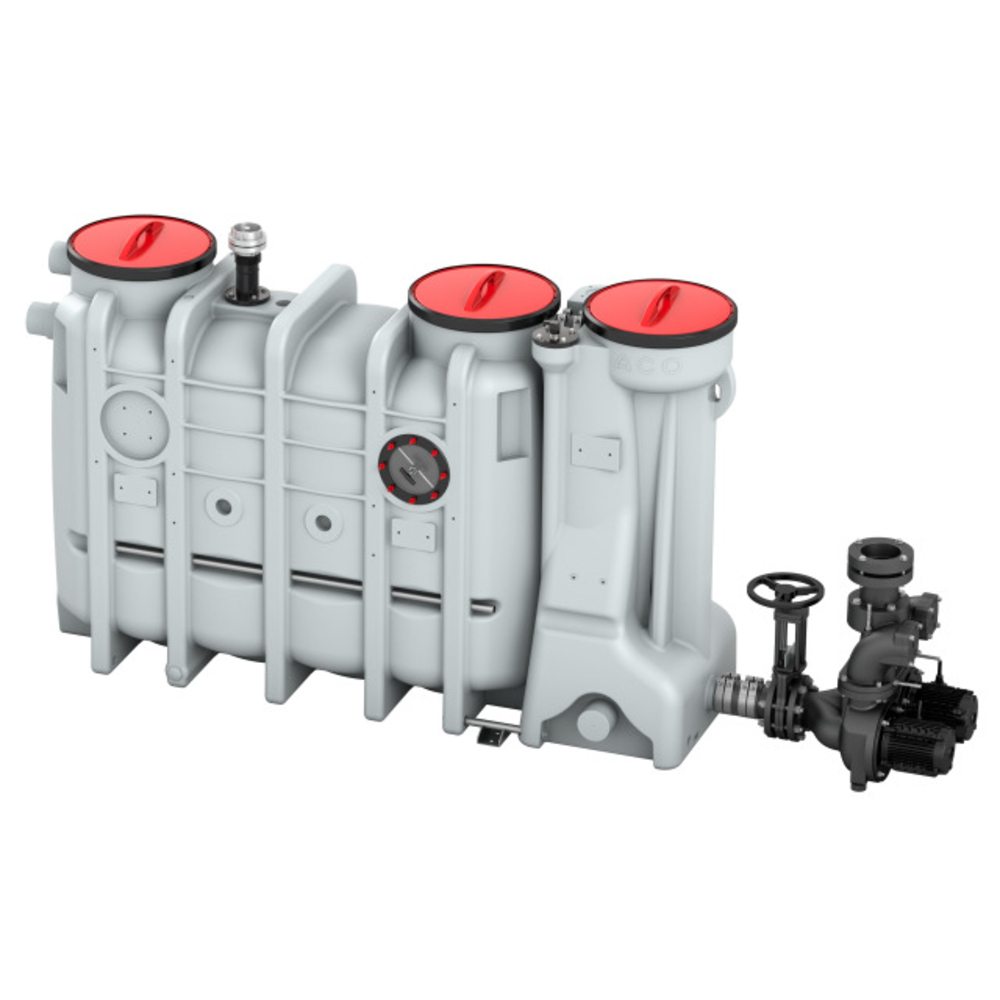

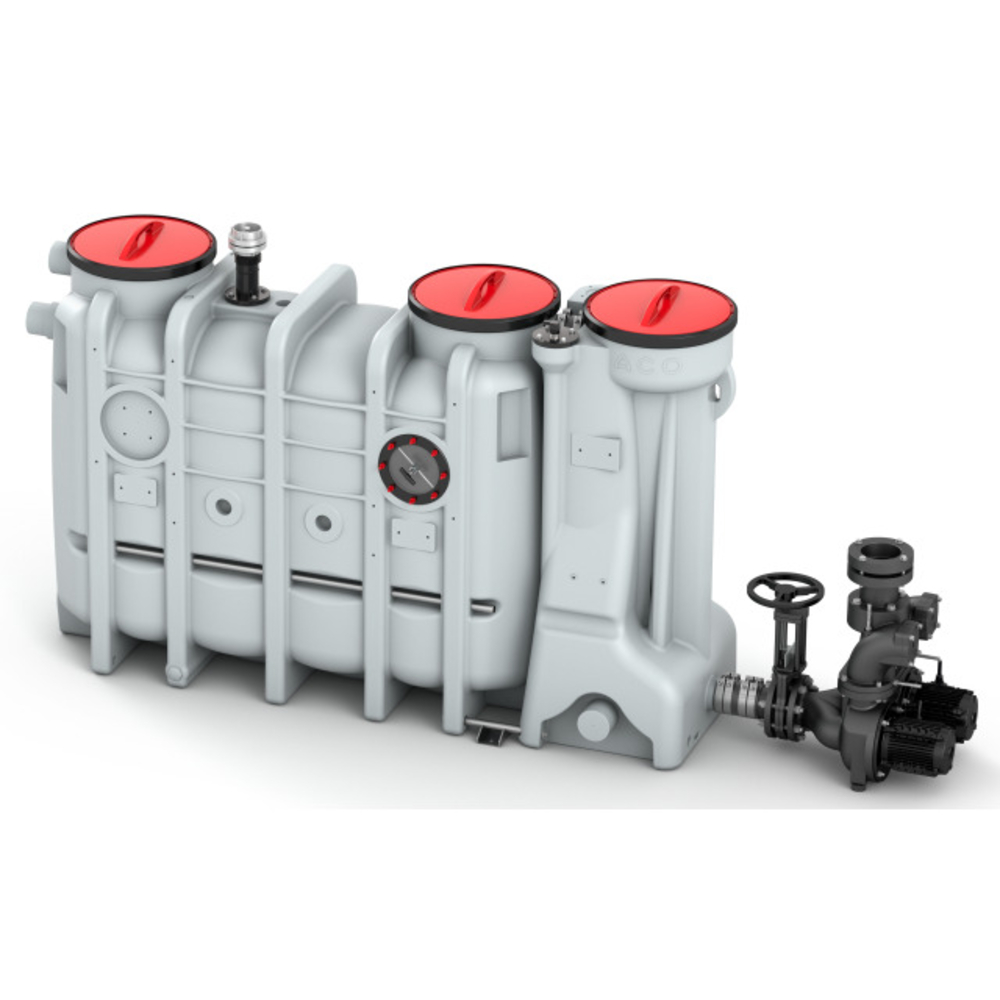

LipuSmart-P-OB Version de base

Fabricant

  • Avantages du produit
    • 4en1 - solution complète
    • Connexion Modbus en option
    • Stabilité structurelle du conteneur avec une grande stabilité
  • Fettabscheider mit integrierter Hebeanlage LipuSmart-P-OB Basisausführung
  • Polyéthylène
  • Protection anti-retour intégrée
  • Séparateurs de graisse selon norme SN EN 1825
  • Station de relevage selon norme SN EN 12050
  • Pour mise en oeuvre en local - à l'abri du gel
  • Avec débourbeur intégré
  • Raccord d'évacuation DN 65, contre-bride avec accouplement Storz 75B et accouplement borgne 2 1/2"
  • Nettoyage par le couvercle
  • Élimination et nettoyage par ouverture des couvercles (avec formation d'odeurs)
  • Version de base
  • Lié à la production d'odeurs
  • Une seule conduite de ventilation nécessaire
    • Pour le LipuSmart-P NS 2, ACO recommande l'installation par le client de 2 conduites de ventilation

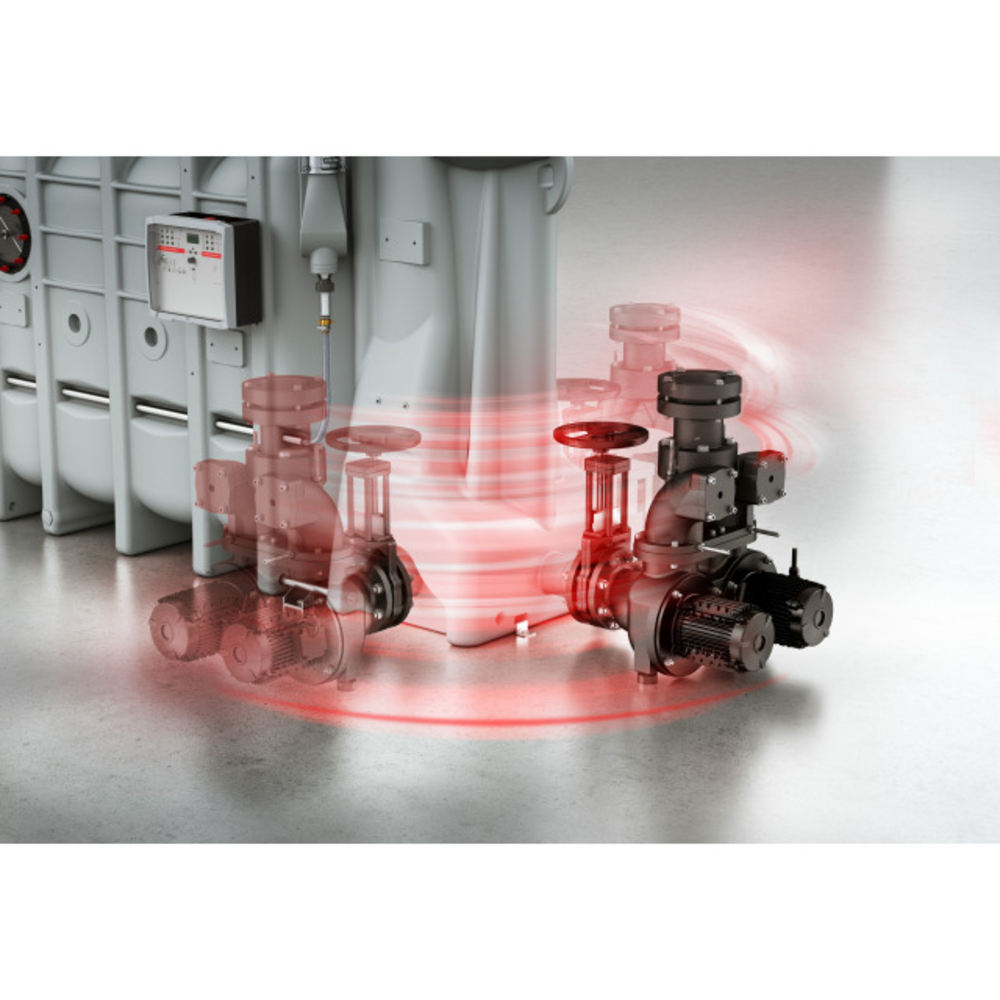

  • Dimensions d'installation compactes : la technique de pompage peut être montée de manière flexible sur 3 côtés
  • Commande innovante de l'ensemble de l'installation pour l'intégration dans le système de gestion du bâtiment
  • Installation hors sol
Plus d'informations sur le produit
VEUILLEZ PATIENTER...

Vos données sont en cours de chargement...

N° d´art. ancien code d’art. Type Taille nominale Largeur nominale
DN		 Débourbeur
l		 Vol. graisse
l		 Capacité totale
l		 Poids vide
kg		 Poids rempli
kg		 Downloads
2091707 ACO LipuSmart-P-OB NS2 Fettabscheider mit integrierter 3552.36.00 Kit de pompes 1.5 kW NS 2 100 210 100 440 194 634
2091714 ACO LipuSmart-P-OB NS3 Fettabscheider mit integrierter 3553.36.00 Kit de pompes 1.5 kW NS 3 100 300 150 630 204 834
2091719 ACO LipuSmart-P-OB NS4 Fettabscheider mit integrierter 3554.36.00 Kit de pompes 1.5 kW NS 4 100 400 200 830 219 1049
2091722 ACO LipuSmart-P-OB NS5.5 Fettabscheider mit integrierter 3555.36.00 Kit de pompes 4.0 kW NS 5.5 150 725 360 1430 323 1753
2091726 ACO LipuSmart-P-OB NS5.5 Fettabscheider mit integrierter 3557.36.00 Kit de pompes 4.0 kW NS 7 150 800 400 1600 340 1940
2091729 ACO LipuSmart-P-OB NS8.5 Fettabscheider mit integrierter 3558.36.00 Kit de pompes 4.0 kW NS 8.5 150 940 475 1900 361 2261
2091735 ACO LipuSmart-P-OB NS10 Fettabscheider mit integrierter 3560.36.00 Kit de pompes 4.0 kW NS 10 150 1000 520 2000 373 2353
Abmessung Bild
N° d´art.Taille nominaleDimensions
L1 L2 L3 H1 H2 H4 B1 D
mm mm mm mm mm mm mm mm
2091707 1100 800 1625 1055 753 1500 742 110
2091714 1450 800 1975 1055 753 1500 742 110
2091719 1760 800 2285 1055 753 1500 742 110
2091722 1760 835 2287 1250 753 1700 960 160
2091726 1960 835 2487 1250 753 1700 960 160
2091729 2250 835 2777 1250 753 1700 960 160
2091735 2450 835 2977 1250 753 1700 960 160

Station de revelage

Leistungsparameter Bild
N° d´art.TypeHauteur de refoulementPortata Q in portata complessiva HTemparature Fluides transportés
4 m 6 m 8 m 10 m 12 m 16 m 18 m Normal Maximale
m l/s l/s l/s l/s l/s l/s l/s °C °C
2091707 Kit de pompes 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091714 Kit de pompes 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091719 Kit de pompes 1.5 kW 3 - 9 11.2 7.5 1.9 40 65
2091722 Kit de pompes 4.0 kW 5 -20 14.3 12.6 10.8 9.4 5.0 2.7 40 65
2091726 Kit de pompes 4.0 kW 5 -20 14.3 12.6 10.8 9.4 5.0 2.7 40 65
2091729 Kit de pompes 4.0 kW 5 -20 14.3 12.6 10.8 9.4 5.0 2.7 40 65
2091735 Kit de pompes 4.0 kW 5 -20 14.3 12.6 10.8 9.4 5.0 2.7 40 65

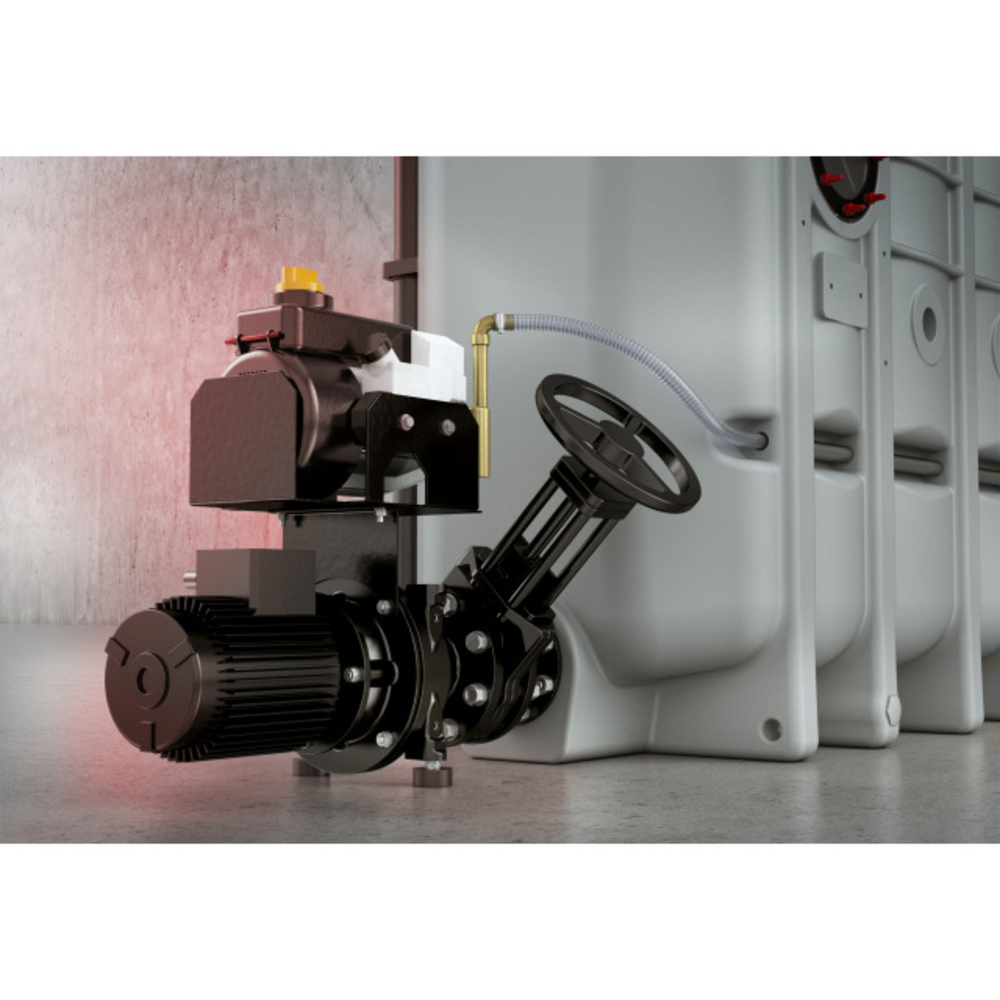

Pompe d’extraction

Entsorgung Bild
