Abwasserhebeanlage Muli-Nova DDP

Fabricant

  • Avantages du produit
    • Testé selon la norme DIN EN 12050 1
    • Libre choix des arrivées
    • Hauteurs de refoulement possibles jusqu'à 30 m
    • 2 tailles de réservoir au choix (430/550 l)
    • Clapet anti-retour facile à entretenir (breveté)

  • Abwasserhebeanlage Muli-Nova DDP
  • Anwendungsbereiche
    • Mehrfamilienhäuser
    • Bürogebäude
    • Industriegebäude
    • Hinter Fettabscheidern bis zu NS 22,5 - in Verbindung mit Lufteinperlung
    • Salzhaltiges Rückspülwasser aus Ionentauscher- Enthärtungsanlagen
    • Chlorhaltiges Abwasser aus Hallenbäder (0,3 – 1,0 mg/l Chlorgehalt)
  • Geprüft gemäss DIN EN 12050‑1
  • Anschluss Druckleitung
    • Patentierter Klappen- Rückflussverhinderer mit Anlüftschraube
    • Ablasshahn für erleichtertes Entleeren½"
    • Spezial-Befestigungsstück DN 80 zum elastischen Anschluss der Druckleitung mit 108 – 114,3 mm Rohraußendurchmesser (optional 88 – 93 mm) ½"
    • Anschlussflansch für Absperrschieber DN 80 PN 16
  • Sammelbehälter aus Polyethylen
    • Grundablass/Anschluss Handmembranpumpe R 1½"
    • Revisionsöffnung zur einfachen Wartung, Durchmesser: 250 mm
    • Befestigungsset zur auftriebssicheren Verankerung
    • DDP 1.x:
      Horizontale Zulaufstutzen 1x DN 100, 1x DN 150
      Vertikale Zulaufstutzen: 1x DN 100, 3x DN 150, 1x DN 100 (Entlüftung)
    • DDP 2.x:
      Horizontale Zulaufstutzen 3x DN 150
      Vertikale Zulaufstutzen: 1x DN 100, 2x DN 150, 1x DN 200, 1x DN 100 (Entlüftung)
    • Darüber hinaus frei wählbare Stutzen per Bohrkrone+Dichtung
  • Zulässige Fördertemperatur bis 40 °C (kurzfristig bis max. 65 °C)
  • Steuerung ist nicht im Lieferumfang enthalten und muss separat bestellt werden (siehe Zubehör)
  • 2 Pumpenaggregate
    • Drehstrommotor: 400 V, 50 Hz
    • Schutzart IP 68
    • Verstopfungsfreies Freistromlaufrad
    • 10 m Anschlusskabel
  • Niveauschaltung
    • Pneumatische Niveauschaltung mit 10 m Steuerleitung
    • Optional: Druckaufnehmer
    • Optional:Lufteinperlung (Zubehör) für Messung mit Staurohr
Plus d'informations sur le produit
VEUILLEZ PATIENTER...

Vos données sont en cours de chargement...

N° d´art. Type Downloads
3016808 Abwasserhebeanlage Muli-Nova DDP 1.1 DDP 1.1
3016809 Abwasserhebeanlage Muli-Nova DDP 1.2 DDP 1.2
3016810 Abwasserhebeanlage Muli-Nova DDP 1.3 DDP 1.3
3016811 Abwasserhebeanlage Muli-Nova DDP 2.1 DDP 1.4
3016812 Abwasserhebeanlage Muli-Nova DDP 2.2 DDP 1.5
3016813 Abwasserhebeanlage Muli-Nova DDP 2.3 DDP 1.6

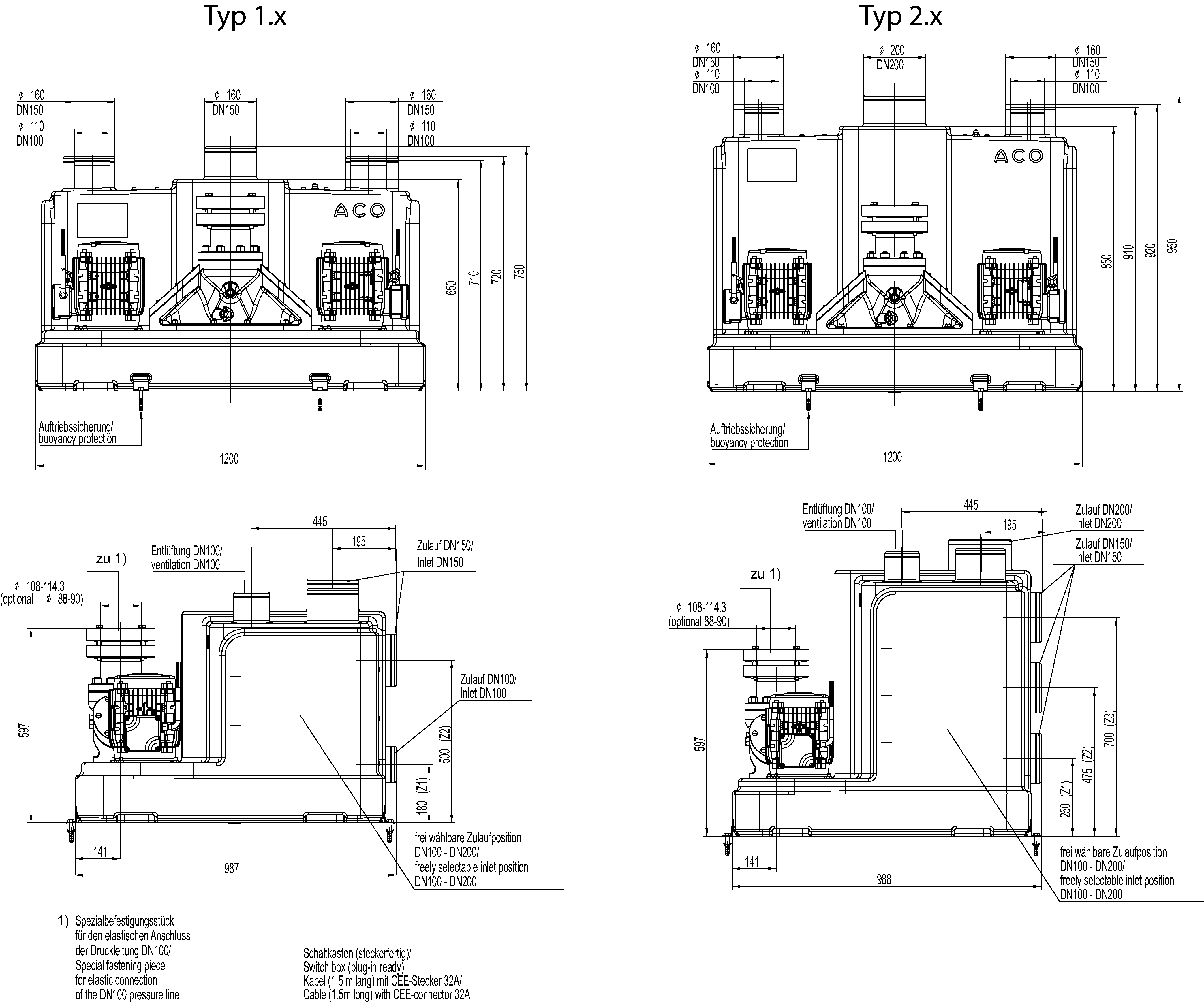

Abmessung Bild
Leistungsparameter Bild
N° d´art.TypeHauteur de refoulementPortata Q in portata complessiva HTemparature Fluides transportés
2 m 4 m 6 m 8 m 10 m 12 m 14 m 16 m 18 m Normal Maximale
m l/s l/s l/s l/s l/s l/s l/s l/s l/s °C °C
3016808 DDP 1.1 2 - 10 14,4 12,1 9,2 5,3 0,4 40 60
3016809 DDP 1.2 2 24 19,4 18,4 16,7 15,0 13,2 11,7 10,2 8,6 6,8 40 60
3016810 DDP 1.3 2 - 31 22,3 22,1 21,9 21,0 19,9 19,0 17,8 16,4 15,2 40 60
3016811 DDP 1.4 2 - 10 14,4 12,1 9,2 5,3 0,4 40 60
3016812 DDP 1.5 2 - 24 19,4 18,4 16,7 15,0 13,2 11,7 10,2 8,6 6,8 40 60
3016813 DDP 1.6 2 - 31 22,3 22,1 21,9 21,0 19,9 19,0 17,8 16,4 15,2 40 60
