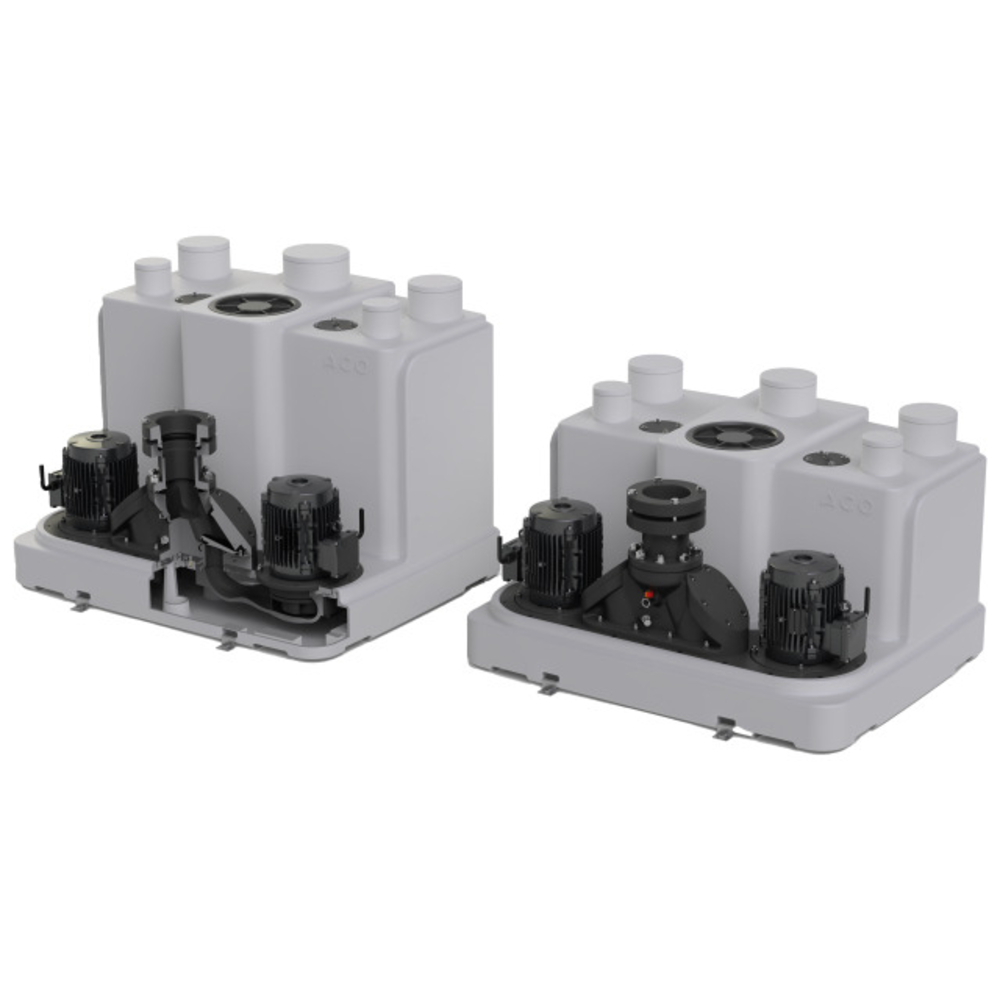

Muli-Nova DDP

Fabricant

  • Avantages du produit
    • Testé selon la norme DIN EN 12050 1
    • Libre choix des arrivées
    • Hauteurs de refoulement possibles jusqu'à 30 m
    • 2 tailles de réservoir au choix (430/550 l)
    • Clapet anti-retour facile à entretenir (breveté)

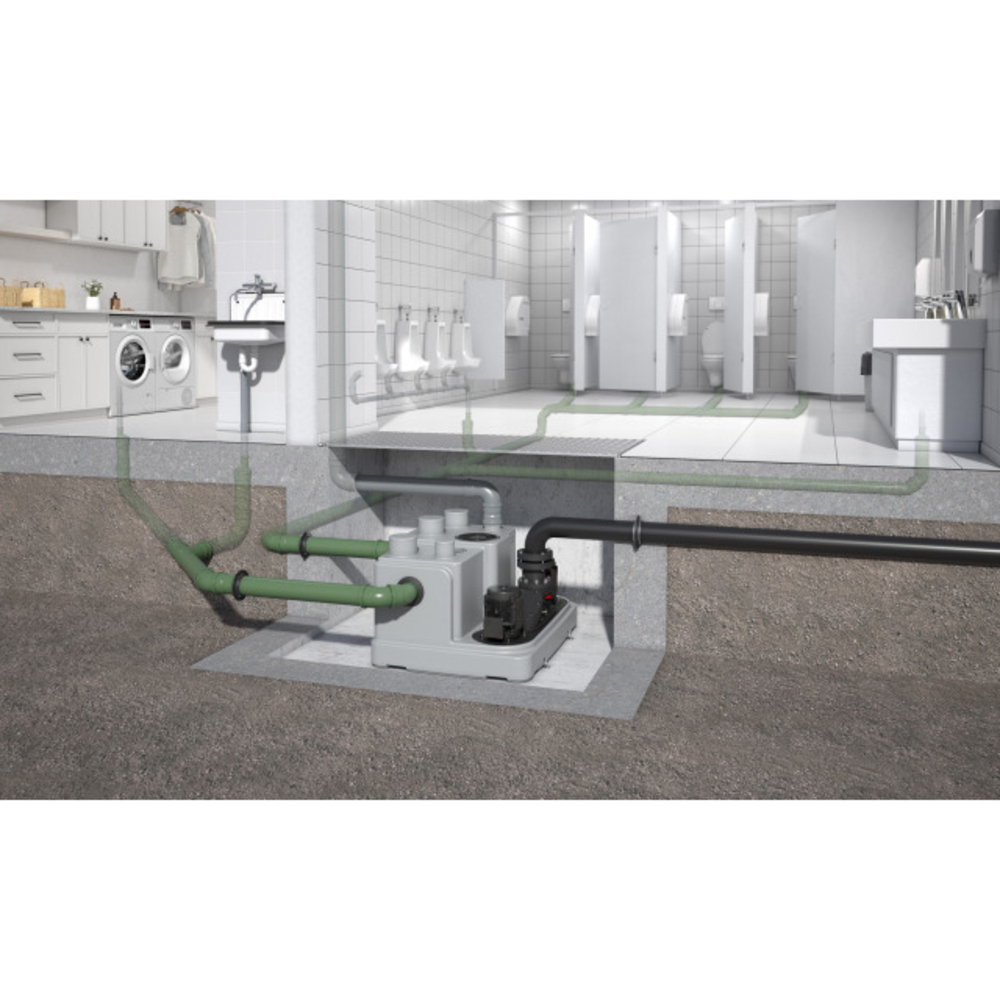

  • Domaines d'application
    • Immeubles collectifs
    • Immeubles de bureaux
    • Bâtiments industriels
    • En aval des séparateurs de graisse jusqu'à NS 22,5 - en combinaison avec un système de dispersion d'air
    • Eaux de rétrolavage salines provenant d'installations d'adoucissement par échange d'ions
    • Eaux usées chlorées provenant de piscines couvertes (teneur en chlore de 0,3 à 1,0 mg/l)
  • Testé conformément à la norme DIN EN 12050‑1
  • Raccordement de la conduite de refoulement
    • Clapet anti-retour breveté avec vis de ventilation
    • Robinet de vidange pour un vidage facilité ½"
    • Pièce de fixation spéciale DN 80 pour raccordement élastique de la conduite de refoulement avec un diamètre extérieur de tuyau de 108 – 114,3 mm (optionnel : 88 – 93 mm) ½"
    • Bride de raccordement pour vanne d'arrêt DN 80 PN 16
  • Réservoir de collecte en polyéthylène
    • Vidange de base/raccordement de la pompe à membrane manuelle R 1½".
    • Ouverture de révision pour un entretien facile, diamètre : 250 mm
    • Kit de fixation pour un ancrage résistant à la poussée des eaux
    • DDP 1.x :
      Raccords d'arrivée horizontaux 1x DN 100, 1x DN 150
      Raccords d'arrivée verticaux : 1x DN 100, 3x DN 150, 1x DN 100 (aération)
    • DDP 2.x :
      Manchons d'entrée horizontaux 3x DN 150
      Manchons d'entrée verticaux : 1x DN 100, 2x DN 150, 1x DN 200, 1x DN 100 (ventilation)
    • En outre, des tubulures librement sélectionnables par couronne de forage+joint
  • Température de refoulement admissible jusqu'à 40 °C (jusqu'à 65 °C max. sur une courte période)
  • La commande n'est pas comprise dans la livraison et doit être commandée séparément (voir accessoires)
  • 2 groupes de pompage
    • moteur triphasé : 400 V, 50 Hz
    • Indice de protection IP 68
    • Roue à courant libre sans obstruction
    • Câble de raccordement de 10 m
  • Contrôle de niveau
    • Commutation de niveau pneumatique avec câble de commande de 10 m
    • En option : capteur de pression
    • En option : injection d'air (accessoire) pour mesure avec tube de Pitot
Plus d'informations sur le produit
VEUILLEZ PATIENTER...

Vos données sont en cours de chargement...

N° d´art. Type Downloads
3016808 Muli-Nova DDP 1.1 DDP 1.1
3016809 Muli-Nova DDP 1.2 DDP 1.2
3016810 Muli-Nova DDP 1.3 DDP 1.3
3016811 Muli-Nova DDP 2.1 DDP 1.4
3016812 Muli-Nova DDP 2.2 DDP 1.5
3016813 Muli-Nova DDP 2.3 DDP 1.6
Abmessung Bild
Leistungsparameter Bild
N° d´art.TypeHauteur de refoulementPortata Q in portata complessiva HTemparature Fluides transportés
2 m 4 m 6 m 8 m 10 m 12 m 14 m 16 m 18 m Normal Maximale
m l/s l/s l/s l/s l/s l/s l/s l/s l/s °C °C
3016808 DDP 1.1 2 - 10 14,4 12,1 9,2 5,3 0,4 40 60
3016809 DDP 1.2 2 24 19,4 18,4 16,7 15,0 13,2 11,7 10,2 8,6 6,8 40 60
3016810 DDP 1.3 2 - 31 22,3 22,1 21,9 21,0 19,9 19,0 17,8 16,4 15,2 40 60
3016811 DDP 1.4 2 - 10 14,4 12,1 9,2 5,3 0,4 40 60
3016812 DDP 1.5 2 - 24 19,4 18,4 16,7 15,0 13,2 11,7 10,2 8,6 6,8 40 60
3016813 DDP 1.6 2 - 31 22,3 22,1 21,9 21,0 19,9 19,0 17,8 16,4 15,2 40 60
