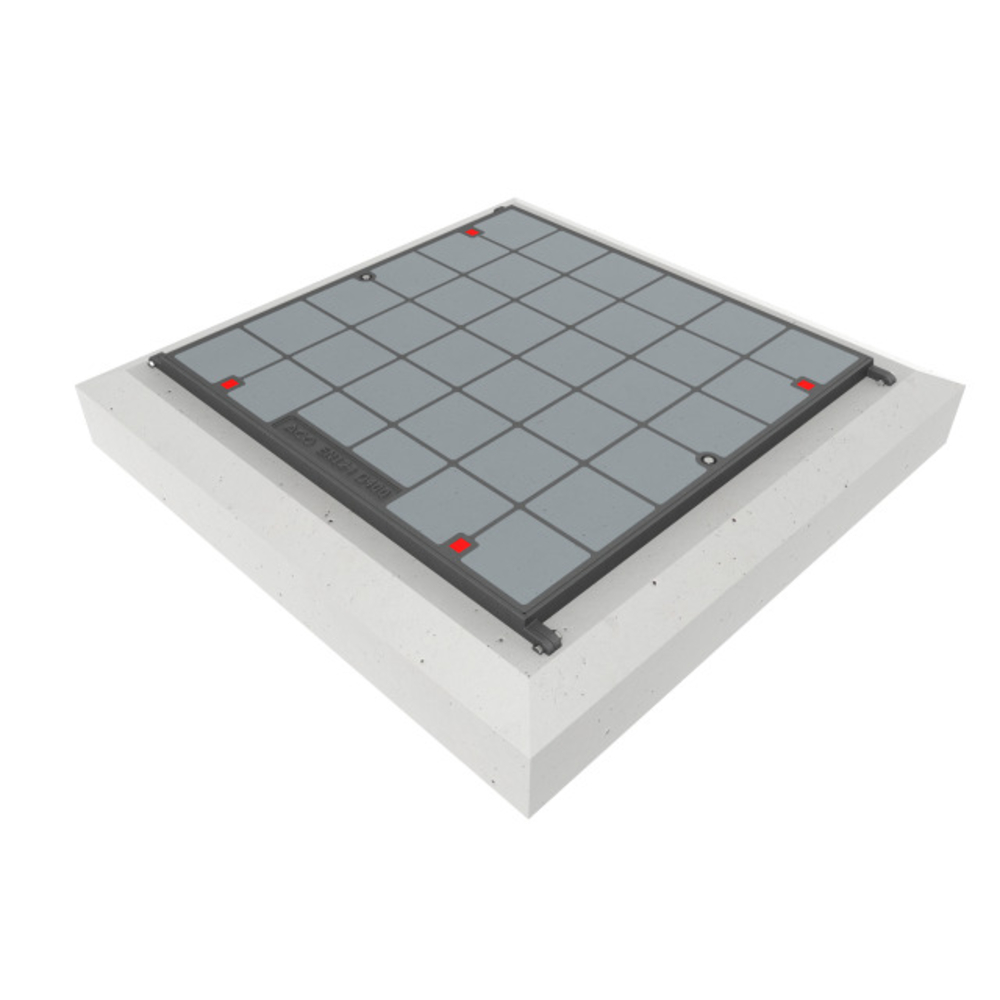

ACOmatic BEGU D 400 mit Betonrahmen Schachtabdeckung 1 - 3 teilig

Hersteller

  • BEGU-Deckel mit Betonfüllung anthrazit
  • Konische Bauform zur Deckelsicherung
  • Belastungsklasse D 400 und E 600
  • Gemäss Norm SN EN 124
  • Verschraubt
  • Tagwasserdicht
  • Betonrahmen inkl. Versetzhilfe
  • Auflagefläche bearbeitet
  • Rahmenhöhe mit abgeschrägtem Betonrahmen 240 mm
bitte warten...

Ihre Daten werden geladen...

Art.Nr. Typ kg D
mm
C
mm
Downloads
2089762 ACOmatic aus Gusseisen 600 x 600mm, 1-teilig 8D06.06.62 606.0 600 D 400 1 600 600 600
2089767 ACOmatic aus Gusseisen 600 x 1270mm, 2-teilig 8D06.13.62 985.0 600 D 400 2 600 1270 1270
2089772 ACOmatic aus Gusseisen 600 x 1940mm, 3-teilig 8D06.19.62 1445.0 600 D 400 3 600 1940 1940
2089778 ACOmatic aus Gusseisen 750 x 750mm, 1-teilig 8D07.07.62 783.0 750 D 400 1 750 750 750
2089785 ACOmatic aus Gusseisen 750 x 1570mm, 2-teilig 8D07.16.62 1314.0 750 D 400 2 750 1570 1570
2089791 ACOmatic aus Gusseisen 750 x 2390mm, 3-teilig 8D07.24.62 1848.0 750 D 400 3 750 2390 2390
2089796 ACOmatic aus Gusseisen 900 x 900mm, 1-teilig 8D09.09.62 987.0 900 D 400 1 900 900 900
2089801 ACOmatic aus Gusseisen 900 x 1870mm, 2-teilig 8D09.19.62 1679.0 900 D 400 2 900 1870 1870
2089806 ACOmatic aus Gusseisen 900 x 2840mm, 3-teilig 8D09.28.62 2371.0 900 D 400 3 900 2840 2840
2089815 ACOmatic aus Gusseisen 1000 x 1000mm, 1-teilig 8D10.10.62 1213.0 1000 D 400 1 1000 1000 1000
2089831 ACOmatic aus Gusseisen 1000 x 2070mm, 2-teilig 8D10.20.62 2113.0 1000 D 400 2 1000 2070 2070
2089842 ACOmatic aus Gusseisen 1000 x 3140mm, 3-teilig 8D10.30.62 2883.0 1000 D 400 3 1000 3140 3140
Typ ACO Giesserei Erzenberg vonRoll BGS Notaris FASA
8D06.06.62 2089762 6600(D400)5dbF 2535EC0012 DB060060BVS - -
8D06.13.62 2089767 - 2535MECC02C12 DB122060BVS - -
8D06.19.62 2089772 - 2535MECC03C12 "DB184060BVDB199060BVS" - -
8D07.07.62 2089778 6600(D400)7dbF 2535EE0012 DCB075075BVS - -
8D07.16.62 2089785 - 2535MEEE02E12 DCB152075BVS - -
8D07.24.62 2089791 - 2535MEEE03E12 DCB229075BVS - -
8D09.09.62 2089796 - - - - -
8D09.19.62 2089801 - - "DCB182090BVDB184090BVS" - -
8D09.28.62 2089806 - - DCB274090BVS - -
8D10.10.62 2089815 6600(D400)11dbF 2535EG0012 "DCB102100BVDB102100BVS" - -
8D10.20.62 2089831 - 2535MEGG02G12 "DCB206100BVDB206100BVS" - -
8D10.30.62 2089842 - - - - -
