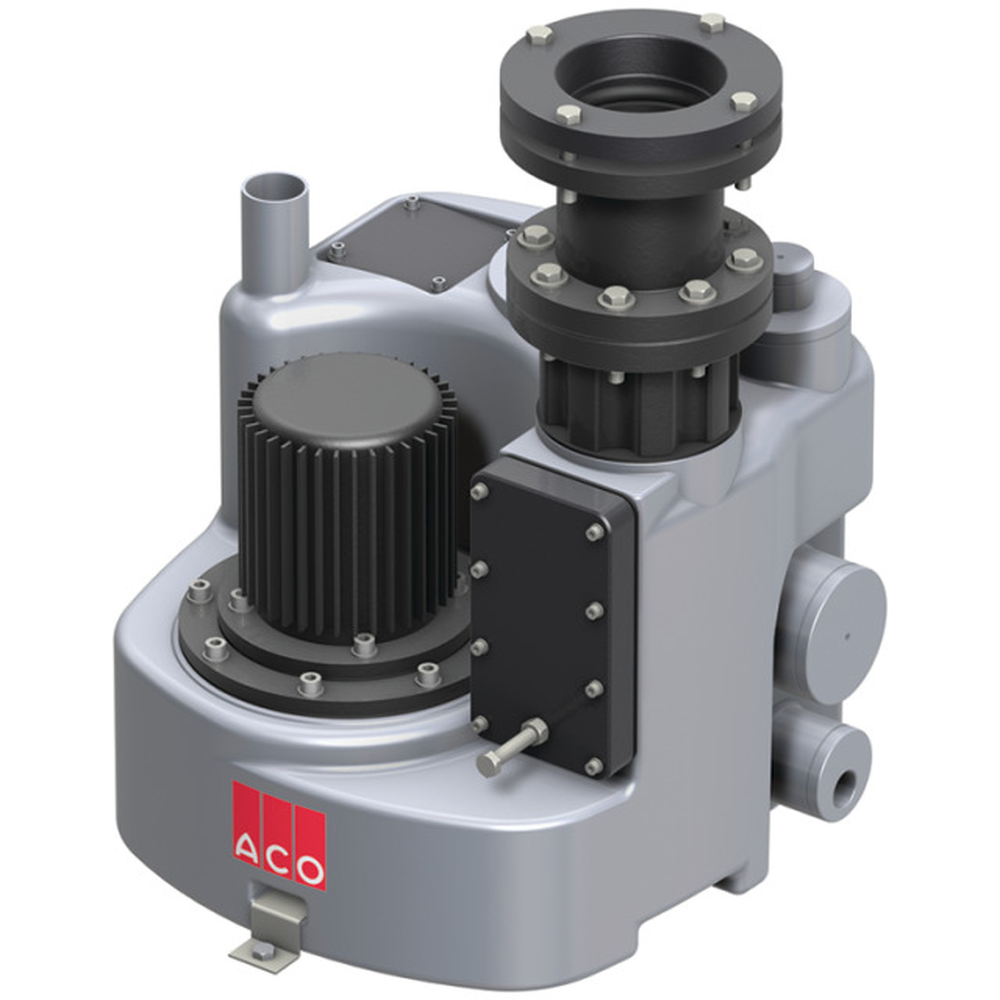

Abwasserhebeanlage Muli-Star MDP1/MWP1

Hersteller

  • Produktvorteile
    • Geringes Gewicht: 31 kg
    • Laufruhe durch niedrige Drehzahl
    • Freier Durchgang: 57 mm
    • Schnelle Montage
    • Anschlussfertig
    • Einbringung durch Abdeckung ∅ 600 möglich
    • Verstopfungsfreies Freistromlaufrad
  • Anwendungsbereich
    • Zur Installation und Anwendung in frostgeschützten Kellerräumen von Einfamilienhäusern oder Souterrainwohnungen unterhalb der Rückstauebene wie z.B. Nutz- und Hobbyräumen, Waschküchen oder Einliegerwohnungen
    • Für häusliches fäkalienhaltiges und fäkalienfreies Abwasser
  • Sammelbehälter aus Polyethylen
  • Mit Grundablass Rp 1"
  • Mit Revisionsöffnung zur einfachen Wartung, Durchmesser: 133 mm
  • Mit Befestigungsset zur auftriebssicheren Verankerung
  • Anschluss für Handmembranpumpe DN 50
  • Mit 3 horizontalen Zulaufstutzen DN 100
  • Mit 1 vertikalen Zulaufstutzen DN 50/DN 100
  • Mit Entlüftungsanschluss DN 50 zum Anschluss an Kunststoffrohr
  • Anschluss Druckleitung
    • Spezial-Rückflussverhinderer mit Kugel im Gehäuse integriert mit Entleerungsschraube
    • Mit integriertem Spezial-Befestigungsstück DN 100 zum elastischen Anschluss der Druckleitung von 108 – 114,3 mm Rohraussendurchmesser
    • Mit Anschlussflansch für Absperrschieber DN 80 PN 10
  • Pumpenaggregat
    • Drehstrommotor (MDP1): 400 V, 50 Hz
    • Wechselstrommotor (MWP1): 230 V, 50 Hz
    • Schutzart IP 68
    • Mit verstopfungsfreiem Freistromlaufrad
  • Mit pneumatischer Niveauschaltung mit 5 m Steuerleitung, einstellbar auf Zulaufhöhe
  • Schalt- und Warngerät
    • Schutzart IP 54
    • Mit 1,5 m Kabel und CEE-Stecker (bei MDP1) bzw. mit Schukostecker (MWP1)
    • Mit potenzialfreier Sammelstör- und Betriebsmeldung
    • Geprüft gemäß DIN EN 12050‑1 (fäkalienhaltiges Abwasser)
  • Zulässige Fördertemperatur bis 40 °C (kurzfristig bis max. 60 °C)
bitte warten...

Ihre Daten werden geladen...

Art.Nr. alte Art.Nr. kg Typ Motorenleistung P1
kW		 Motorenleistung P2
kW		 Stromaufnahme
A		 Spannung
V		 Drehzahl
U/min		 Korngrösse
mm		 Nutzvolumen
l		 Förderhöhe Gesamtvolumen
l		 Downloads
2026369 ACO MULI-STAR MDS1 Abwasserhebeanlage gemäß DIN EN 12050-1 1200.50.00 40.6 MDP1 1 0.75 1.93 400 1380 57 20 2,5 - 6,5 60
2026370 ACO MULI-STAR MWS1 Abwasserhebeanlage gemäß DIN EN 12050-1 1200.50.01 38.5 MWPS1 1.1 0.75 5.05 230 1410 50 20 2,5 - 5,5 60

Hebeanlage

Leistungsparameter Bild
Art.Nr.TypFörderhöheFörderstrom Q bei Gesamtförderhöhe HFördermedien-Temperatur
2 m 4 m 6 m Normal Maximal
m l/s l/s l/s °C °C
2026369 MDP1 2,5 - 6,5 10,9 8,6 4,5 40 60
2026370 MWPS1 2,5 - 5,5 9,7 7,0 40 40
