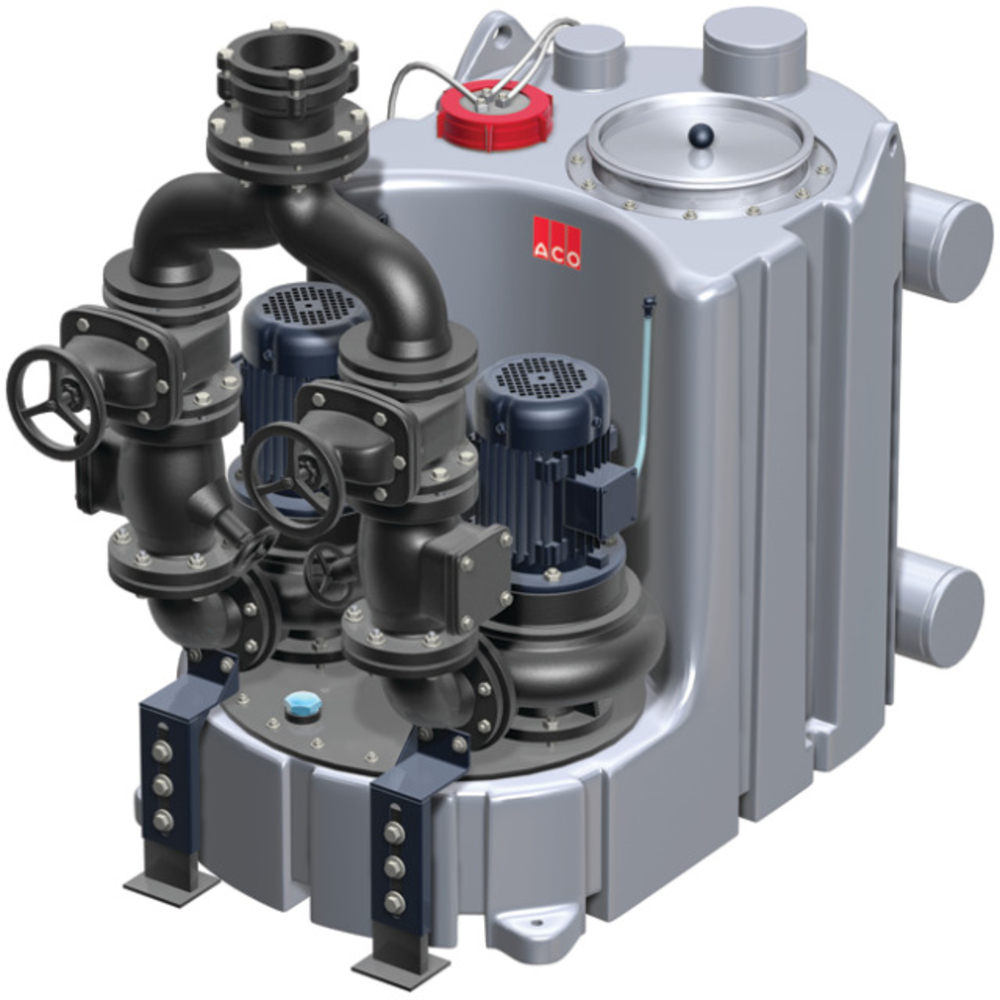

Muli-Pro DDP

Hersteller

  • Produktvorteile
    • Grosses Behälternutzvolumen
    • Unterschiedliche Zulaufhöhen
    • Hohe Betriebssicherheit durch Staurohr und Lufteinperlung
    • Geeignet für fetthaltiges Abwasser
    • Auf Parallelanlage erweiterbar
    • Energiesparende Kanalradpumpe
    • Angepasst an Türmass: 780 mm
  • Fäkalienhebeanlage gemäss DIN EN 12050‑1
  • Anwendungsbereiche
    • Mehrfamilienhäuser
    • Kleinere gewerbliche Objekte mit starkem Abwasseranfall
    • Hinter Fettabscheidern bis NS 22,5
    • Bei langen Druckleitungsstrecken mit größeren Höhendifferenzen

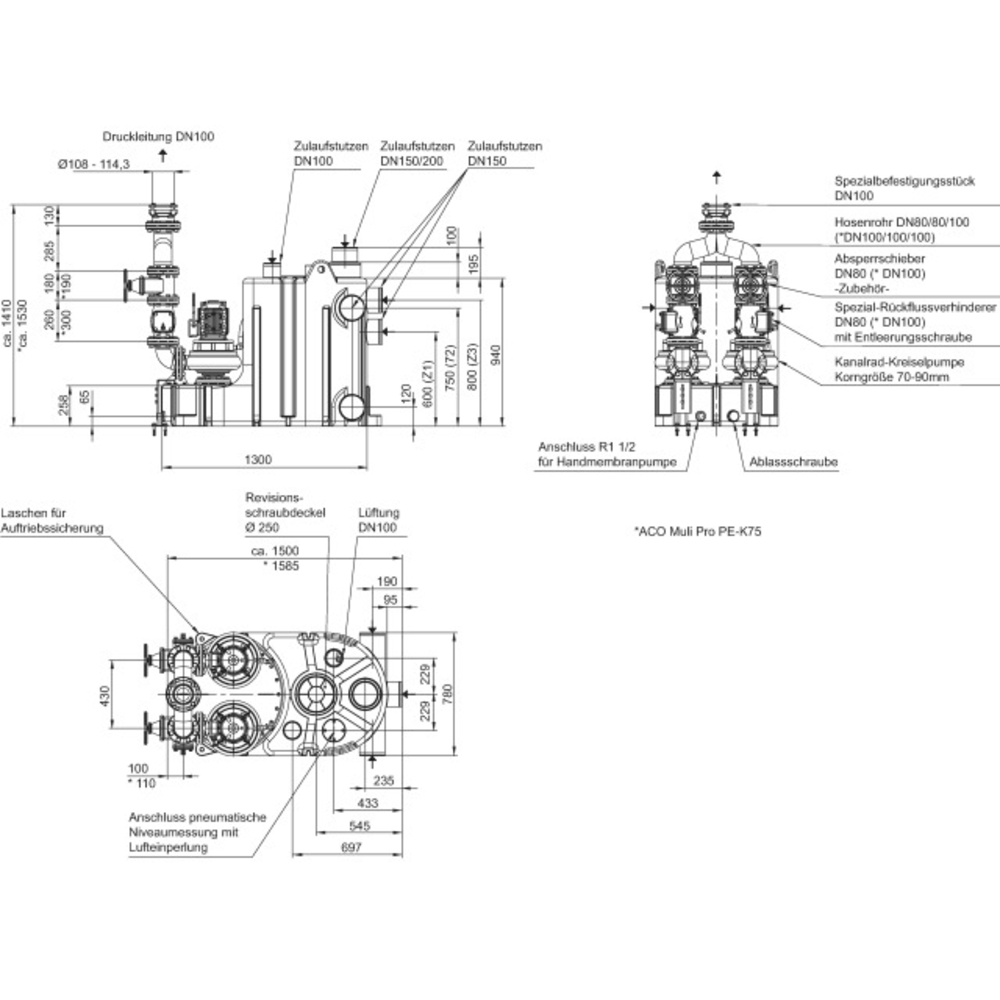

  • Sammelbehälter aus Polyethylen
  • Mit Ablassschraube
  • Mit Anschluss für Handmembranpumpe R 1½"
  • Mit Befestigungsset zur auftriebssicheren Verankerung
  • Mit 4 horizontalen Zulaufstutzen DN 150
  • Mit 1 vertikalen Zulaufstutzen DN 150/DN 200
  • Mit 1 Revisionsöffnung, lichte Weite: 250 mm
  • Mit Entlüftungsstutzen DN 100 zum Anschluss an Kunststoffrohr
  • Anschluss Druckleitung
    • Mit 2 Spezial-Rückflussverhinderer DN 80 (DN 100 bei Muli Pro-PE K‑75 duo) mit Anlüftevorrichtung
    • Mit Hosenrohr
    • Mit Spezialbefestigungsstück DN 100 zum Anschluss der Druckleitung von 108 – 114,3 mm Rohraussendurchmesser
  • 2 Pumpenaggregate
    • Motor 400 V, 50 Hz
    • Schutzart IP 68
    • Mit Wellen- und Gleitringdichtung
    • Mit Kanalrad
  • Pneumatische Niveauschaltung mit Staurohr und pneumatischer Steuerleitung
  • Kleinstkompressor für Lufteinperlung
  • Schalt- und Warngerät
    • Schutzart IP 54
    • Mit 1,5 m Kabel und CEE-Stecker
    • Mit potenzialfreier Sammelstör- und Betriebsmeldung
    • Inkl. 10 m Verkabelung zwischen Hebeanlage und Schaltkasten
bitte warten...

Ihre Daten werden geladen...

Art.Nr. alte Art.Nr. kg Motorenleistung P1
kW		 Motorenleistung P2
kW		 Stromaufnahme
A		 Spannung
V		 Drehzahl
U/min		 Korngrösse
mm		 Nutzvolumen
l		 Förderhöhe Gesamtvolumen
l		 Downloads
2023303 ACO Muli-Pro DDP 1.1 Abwasserhebeanlage für fäkalienhaltiges 0175.13.17 205.0 2.01 1.5 3.6 400 1450 70 240 3 - 8 520
2019060 ACO Muli-Pro DDP 1.2 Abwasserhebeanlage für fäkalienhaltiges 0175.13.18 225.0 2.94 2.2 5.2 400 1450 70 240 3 - 10 520
2019061 ACO Muli-Pro DDP 1.3 Abwasserhebeanlage für fäkalienhaltiges 0175.13.19 250.0 3.87 3 6.6 400 1450 70 240 4 - 14 520
2019062 ACO Muli-Pro DDP 1.4 Abwasserhebeanlage für fäkalienhaltiges 0175.13.20 250.0 6.71 5.5 11.6 400 1450 70 240 4 - 17 520
2023304 ACO Muli-Pro DDP 1.5 Abwasserhebeanlage für fäkalienhaltiges 0175.13.21 495.0 8.97 7.5 15.5 400 1450 100 240 6 - 18 520

Hebeanlage

Leistungsparameter Bild
Art.Nr.FörderhöheFörderstrom Q bei Gesamtförderhöhe HFördermedien-Temperatur
4 m 6 m 8 m 10 m 12 m 14 m 16 m 18 m Normal Maximal
m l/s l/s l/s l/s l/s l/s l/s l/s °C °C
2023303 3 - 8 18,3 11,75 5,8 40 60
2019060 3 - 10 24,2 18,5 12,5 5,3 40 60
2019061 4 - 14 33,5 28,4 23,1 16,8 10,3 4,2 40 60
2019062 4 - 17 37,3 32,7 28,1 23,1 18,8 14,1 9,4 40 60
2023304 6 - 18 51,8 46,2 39,2 31,7 23,2 14,2 6,8 40 60
