CleanSlot 20 mit Klebeflansch

Hersteller

  • Edelstahl 1.4404
  • Gemäss SN EN 1253-1, SIA 271/1
  • Schlitzbreite 20mm
  • Mit/ohne Gefälle, Empfehlung min. 0.5% gemäss SIA 271/1
  • Gebeizt und passiviert
  • Inkl. Einlaufkasten 200x200 oder 250x250, Position frei wählbar, Randabstand min. 150mm
  • Optional inkl. Geruchsverschluss
  • Mit/ohne umlaufendem Klebeflansch
  • Stutzen Einlaufkasten wählbar: senkrecht DN100/Ø142* (*nur für 250x250), waagrecht DN70
  • Optional inkl. Grundkörper zu Stutzen DN100: DN63/70/100, senkrecht/waagrecht, ohne Klebeflansch
  • Optional inkl. Grundkörper zu Stutzen Ø142: DN70/100, senkrecht/waagrecht, mit/ohne Klebeflansch
  • Belastungsklasse: L15/R50/M125/N250
  • Empfehlung Ablaufstutzen: DN100 min. alle 2'500mm, Ø142 min. alle 6'000mm
  • Gesamtlänge einteilig max 6'000mm, ab 6'000mm Gesamtlänge Baustellenschweissung notwendig
  • Inkl. EasyFix Einbaustützen - Höhe wählbar 110/170/250 mm
  • Inkl. Maueranker
  • Individuelle Sondergrössen auf Anfrage
  • Einbauempfehlung siehe ACO Einbauanleitung
bitte warten...

Ihre Daten werden geladen...

Art.Nr. Höhe H2
mm		 Flansch Lo
mm		 Li
mm		 Position Einlaufkasten Verfügbarkeit Downloads

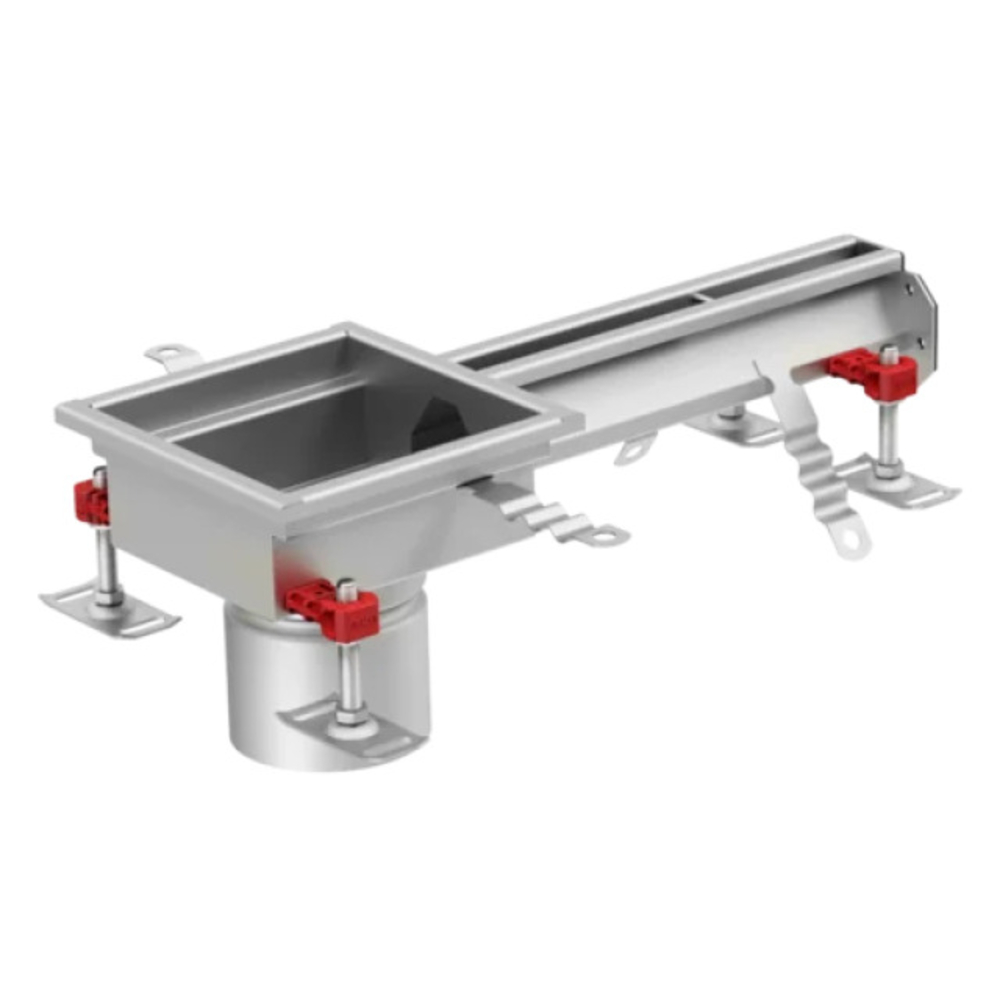

1003017827 CleanSlot 20 mit Klebeflansch 74 Mit Klebeflansch 1530 1500 am Anfang 250 x 250 ab Lager
1003017828 CleanSlot 20 mit Klebeflansch 88 Mit Klebeflansch 3030 3000 am Anfang 250 x 250 ab Lager

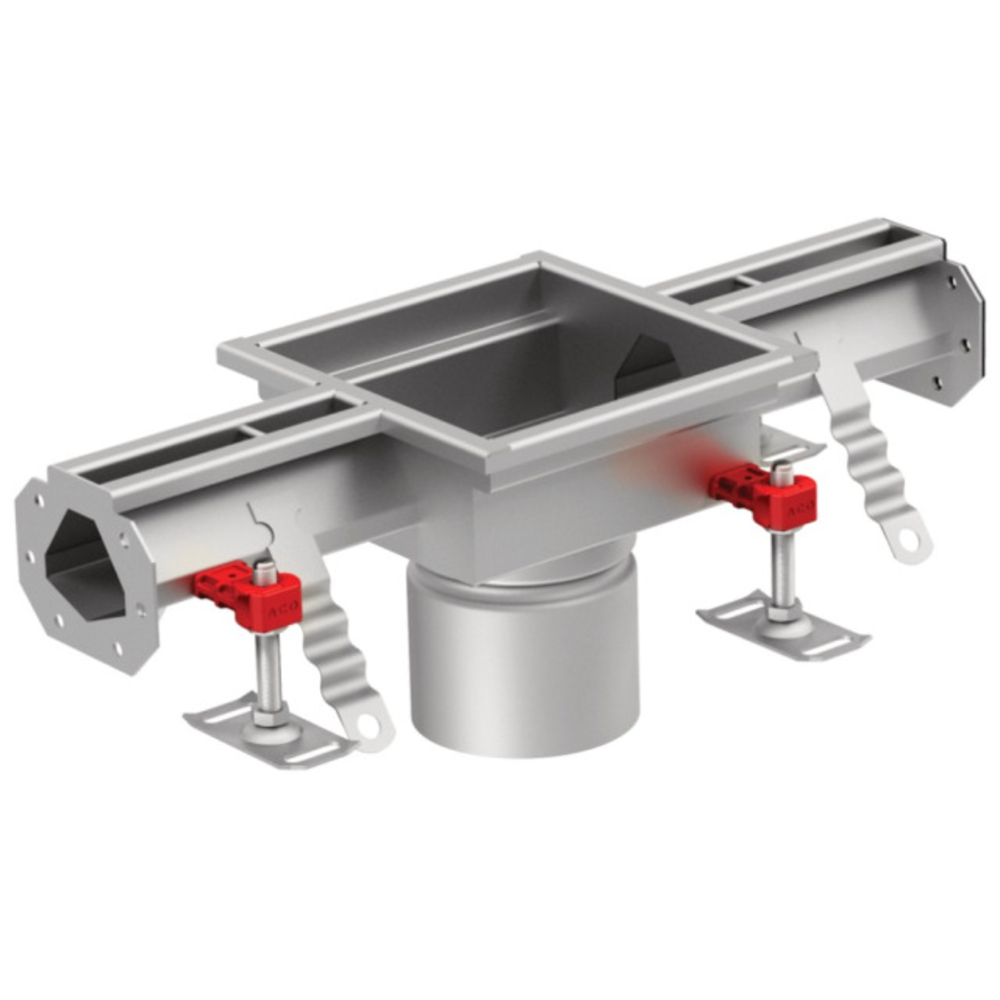

1003017829 CleanSlot 20 mit Klebeflansch 68 Mit Klebeflansch 1530 1500 zentrisch 250 x 250 ab Lager
1003017830 CleanSlot 20 mit Klebeflansch 75 Mit Klebeflansch 3030 3000 zentrisch 250 x 250 ab Lager
CleanSlot_20_Var CleanSlot 20 individuell Individuell Mit / ohne Klebeflansch Individuell Individuell Individuell Individuell auf Anfrage
