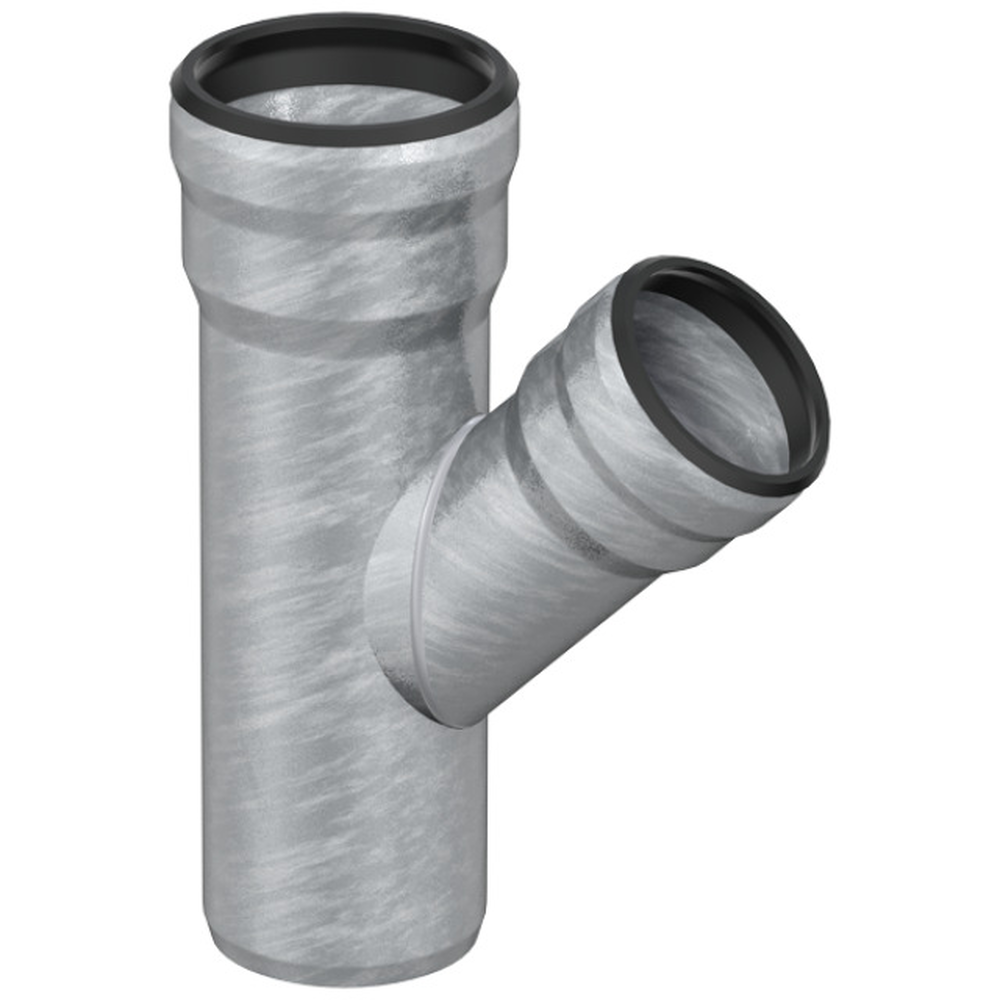

GM-X Reduzier-Einfachabzweige, 45°

Hersteller

  • Stahl verzinkt
  • Gemäss DIN EN 1123
  • Baustoffklasse: A1
  • Mit zusätzlicher Innenbeschichtung
  • Nicht brennbar
  • Kein Einbringen von zusätzlicher Brandlast
  • Mit Steckmuffen 1 A
bitte warten...

Ihre Daten werden geladen...

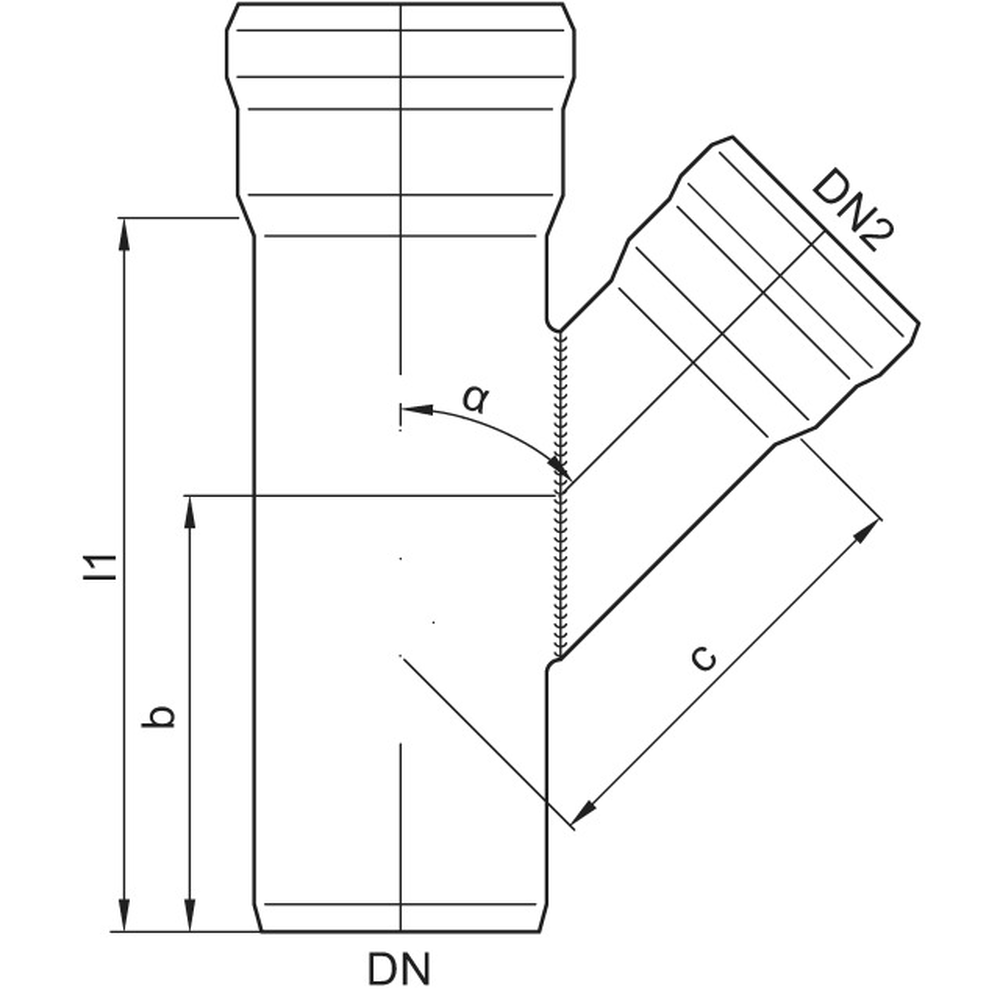

Art.Nr. alte Art.Nr. kg DN DN2 b (mm) c (mm) L1 (mm) Downloads
2207917 GM-X Reduzier-Einfachabzweige, DN 40 / DN 32 - 0.2 40 32 68 87 105
2114806 GM-X Reduzier-Einfachabzweige, DN 50 / DN 32 E51045053 0.2 50 32 72 95 110
2022998 GM-X Reduzier-Einfachabzweige, DN 50 / DN 40 E51045054 0.5 50 40 50 79 130
2022999 GM-X Reduzier-Einfachabzweige, DN 70 / DN 40 E51045074 0.7 70 40 60 95 150
2023000 GM-X Reduzier-Einfachabzweige, DN 70 / DN 50 E51045075 0.9 70 50 75 106 175
2023001 GM-X Reduzier-Einfachabzweige, DN 80 / DN 50 E51045085 1.4 80 50 71 117 185
2113891 GM-X Reduzier-Einfachabzweige, DN 80 / DN 70 E51045087 1.6 80 70 135 127 215
2023004 GM-X Reduzier-Einfachabzweige, DN 100 / DN 40 E51045140 1.4 100 40 65 116 180
2023005 GM-X Reduzier-Einfachabzweige, DN 100 / DN 50 E51045150 1.5 100 50 75 127 200
2023006 GM-X Reduzier-Einfachabzweige, DN 100 / DN 70 E51045170 1.8 100 70 90 136 230
2023007 GM-X Reduzier-Einfachabzweige, DN 100 / DN 80 E51045180 2.0 100 80 110 147 265
2023002 GM-X Reduzier-Einfachabzweige, DN 125 / DN 50 E51045125 2.7 125 50 75 148 225
2023003 GM-X Reduzier-Einfachabzweige, DN 125 / DN 70 E51045127 3.1 125 70 90 157 255
2113892 GM-X Reduzier-Einfachabzweige, DN 125 / DN 80 E51045128 3.9 125 80 185 169 290
2023009 GM-X Reduzier-Einfachabzweige, DN 125 / DN 100 E51045225 3.7 125 100 105 176 290
2113893 GM-X Reduzier-Einfachabzweige, DN 150 / DN 40 E51045154 3.2 150 40 129 156 200
2113894 GM-X Reduzier-Einfachabzweige, DN 150 / DN 50 E51045155 3.4 150 50 149 168 225
2023008 GM-X Reduzier-Einfachabzweige, DN 150 / DN 70 E51045220 3.9 150 70 80 177 255
2113895 GM-X Reduzier-Einfachabzweige, DN 150 / DN 80 E51045158 4.5 150 80 179 188 290
2023010 GM-X Reduzier-Einfachabzweige, DN 150 / DN 100 E51045250 4.4 150 100 95 195 290
2023011 GM-X Reduzier-Einfachabzweige, DN 150 / DN 125 E51045275 5.7 150 125 120 230 340
2074095 GM-X Reduzier-Einfachabzweige, DN 200 / DN 50 E51045205 7.4 200 50 185 212 265
2113896 GM-X Reduzier-Einfachabzweige, DN 200 / DN 70 E51045207 8.2 200 70 200 221 286
2113897 GM-X Reduzier-Einfachabzweige, DN 200 / DN 80 E51045208 8.2 200 80 215 232 325
2023012 GM-X Reduzier-Einfachabzweige, DN 200 / DN 100 E51045300 9.4 200 100 100 240 325
2023013 GM-X Reduzier-Einfachabzweige, DN 200 / DN 125 E51045325 11.0 200 125 130 274 380
2023014 GM-X Reduzier-Einfachabzweige, DN 200 / DN 150 E51045350 11.5 200 150 150 284 420
