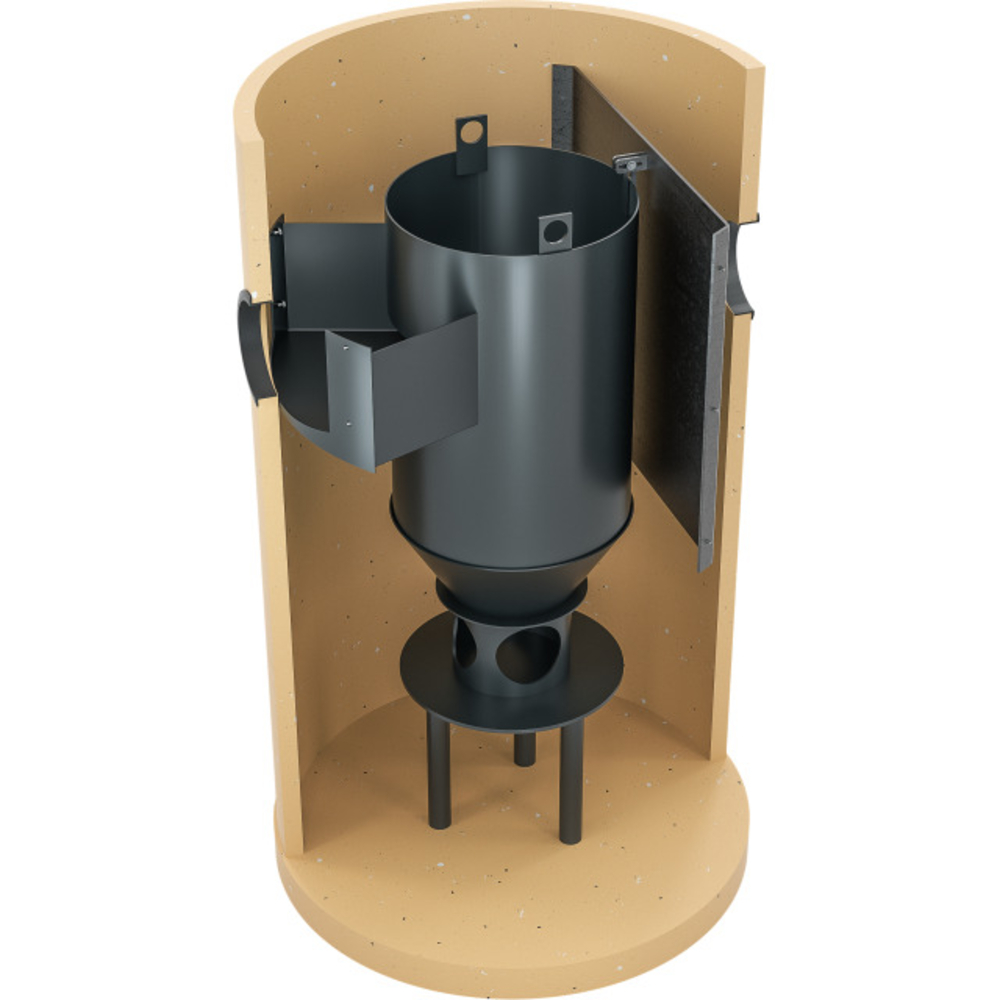

Stormsed Vortex

Hersteller

  • Polymerbeton
  • Monolithische Bauweise
  • Unterschiedliche Baugrössen
  • Anschliessbare Flächen bis 38200 m2
  • Kein Höhenversatz zwischen Zu- und Ablauf
  • Unterirdisches System, platzsparender Einbau
  • Physikalische Behandlung von Niederschlagswasser
  • Witterungs-, chemikalien- und frosttausalzbeständig
  • Einfache Kontrolle und Wartung
  • Entfernung von Feststoffen (AFS/GUS)
  • Kein Verblocken möglich
bitte warten...

Ihre Daten werden geladen...

Art.Nr. kg Nennweite Behandlungsdurchfluss nach SN 592000 (Standard)
l/s		 Behandlungsdurchfluss nach SN 592000 (Erhöht)
l/s		 Gemäss DWA-A 102 Wirkungsgrad 0,58 (Flächenkategorie III auf Mischflächen)
m2		 Gemäss DWA-A 102 Wirkungsgrad 0,3 (Flächenkategorie II auf Mischflächen)
m2		 Schlammfangvolumen
Liter		 Zulauf / Ablauf

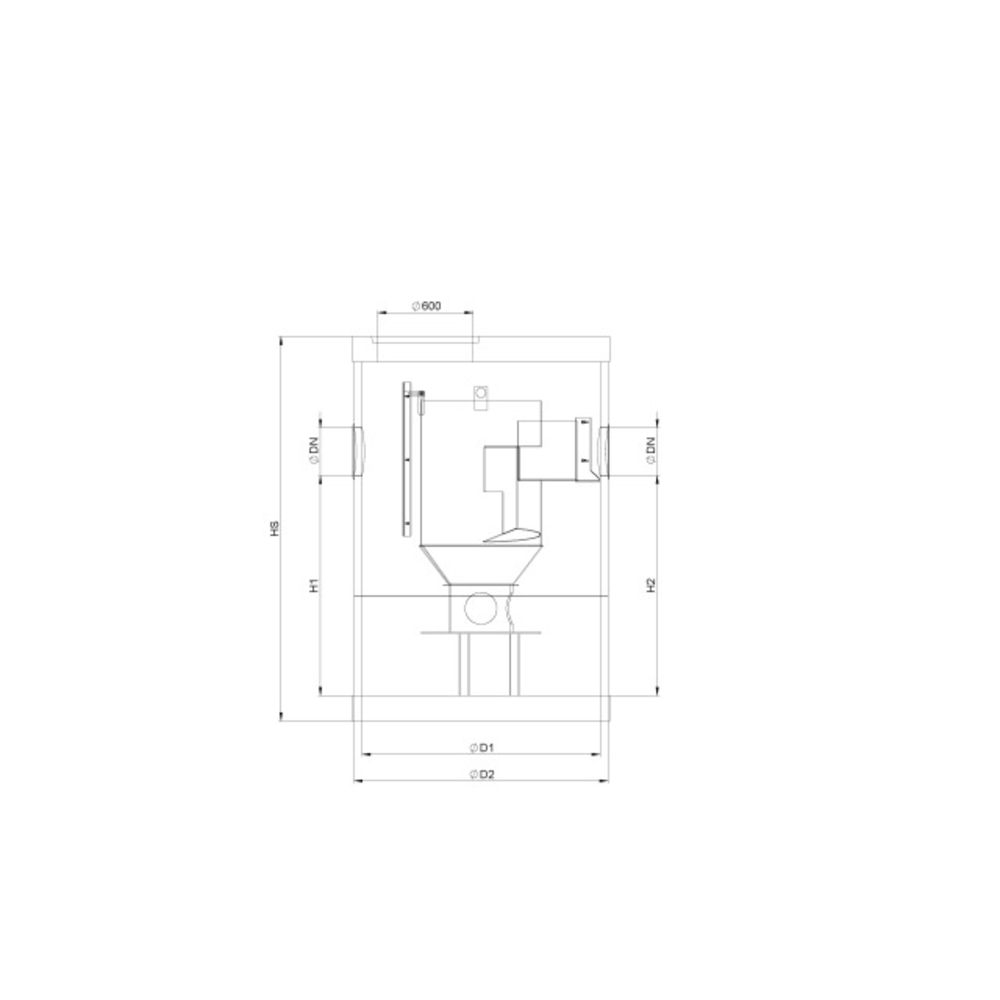

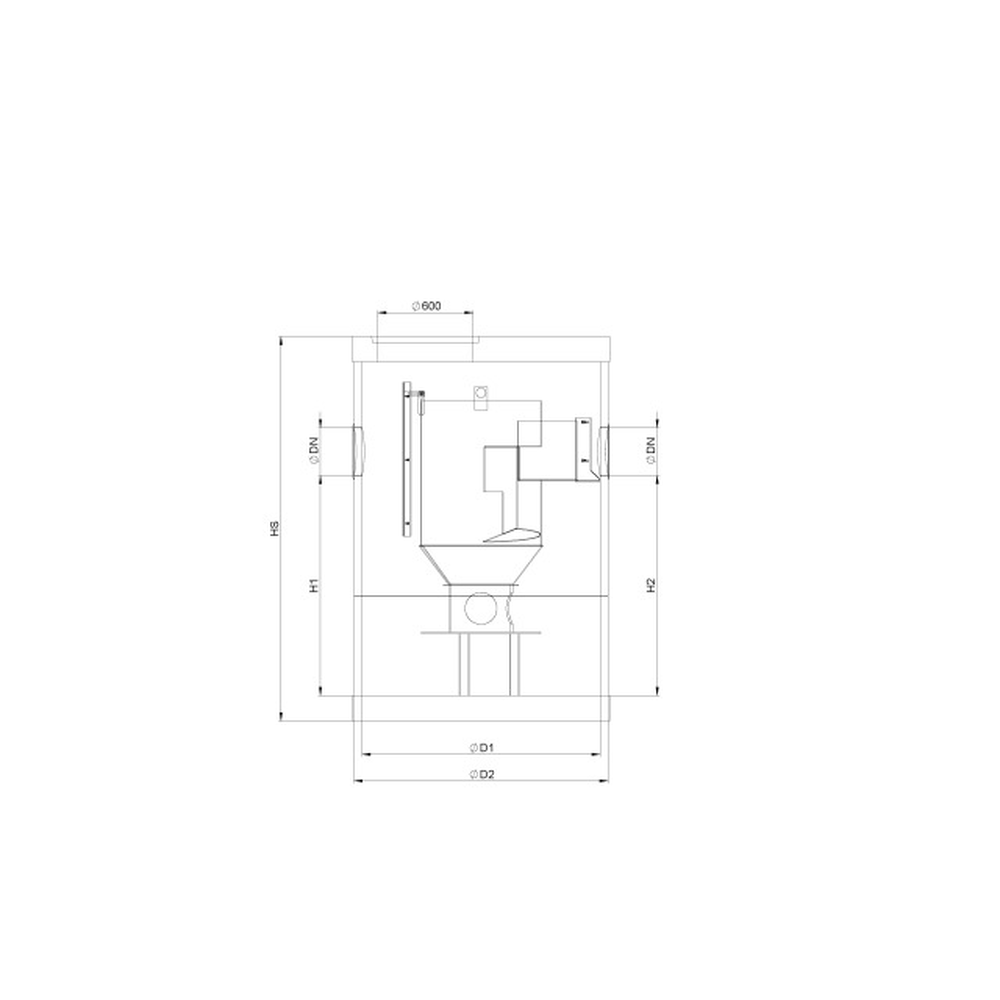

mm		 H1 H2 D1 D2 HS Downloads
3008642 Stormsed Vortex 1207 1000 24.74 7.17 1200 6100 542 200 1600 1600 1000 1120 2210
3008658 Stormsed Vortex 1548 1200 35.62 9.68 1600 8800 780 300 1545 1545 1200 1320 2210
3008655 Stormsed Vortex 2551 1500 55.65 14.12 2700 13750 1219 400 1545 1545 1500 1620 2260
3008656 Stormsed Vortex 4204 2000 98.94 27.60 4350 23500 2167 400 1616 1616 2000 2120 2660
3008657 Stormsed Vortex 6716 2500 152.36 46.49 7050 38200 3385 500 1674 1674 2500 2620 2860
