Dispositifs anti-refoulement et clapets anti-refoulement
Parce que l'eau n'a pas sa place dans les caves
Les clapets anti-refoulement et les dispositifs anti-refoulement sont des éléments essentiels des systèmes d'évacuation des eaux usées modernes, en particulier dans les zones exposées aux inondations ou aux fortes pluies. Avec ses séries Junior, Triplex et Quatrix, ACO offre une protection fiable contre les refoulements et les travaux de rénovation coûteux. Nous avons la solution adaptée aussi bien pour les eaux sans matières fécales que pour les eaux contenant des matières fécales.
Nos systèmes offrent une sécurité maximale, sont faciles à installer et séduisent par leur longévité.
Comment se produit le refoulement ?
Le réseau d'assainissement public est conçu uniquement pour des pluies d'intensité moyenne, d'un point de vue purement économique, et non pas pour des phénomènes météorologiques extrêmes comme les fortes précipitations. Les précipitations violentes saturent le réseau d'assainissement et l'eau refoulée monte dans les puits de canalisation jusqu'au niveau de refoulement. De même, les eaux usées refoulées retournent dans les installations d'évacuation des maisons environnantes.
Un phénomène exceptionnel ?
Ce ne doit pas toujours être une crue du siècle. Également durant les étés extrêmement secs de ces dernières années, il y a localement eu de fortes pluies. Ces conditions météorologiques extrêmes provoquèrent la saturation des systèmes de canalisation et ainsi l’inondation de bâtiments. Les météorologues s'accordent pour dire que les crues et les précipitations extrêmes seront toujours plus fréquentes dans toute l'Europe.
Causes du refoulement
- Engorgement de canalisation ou rupture de conduite
- Dommages de conduite, p. ex., rétrécissement de section causé par la pénétration de racines
- Panne dans les stations de pompage de l'exploitant de la canalisation si le drainage des propriétés y est raccordé
- Déversement imprévu, p. ex., lors du lavage de la canalisation ou d'interventions des pompiers
- Afflux amplifié d'eaux usées en raison de raccordements supplémentaires (p. ex. : extension de zones résidentielles)
Quels sont les différents types de clapets anti-refoulement ?
|
Type |
Utilisation |
Fermeture automatique |
Fermeture d'urgence |
Domaine d'application |
Correspond aux produits ACO suivants |
|---|---|---|---|---|---|
|
0 |
Pour les tuyauteries horizontales |
1 |
0 |
Système de récupération des eaux de pluie |
|
| 2 | Pour les tuyauteries horizontales | 2 | 1 | Système de récupération des eaux de pluie / eaux usées sans matières fécales | |
| 3 | Pour les tuyauteries horizontales ou montage dans la dalle |
1 (pneumatique ou électrique) |
1 | Eaux usées sans matières fécales et contenant des matières fécales | |
| 5 | Monté dans les siphons de sol | 2 | 1 | Eaux usées sans matières fécales (eaux usées domestiques) |
Conforme à la norme SN592000
Siphon de cave Junior avec clapet anti-refoulement pour eaux usées sans matières fécales
- Idéal pour les eaux grises dans les caves, provenant par exemple des machines à laver ou des douches
- Ce siphon compact est particulièrement adapté aux rénovations grâce à sa taille et à sa flexibilité (par exemple, réhausse pivotante pour s'adapter au quadrillage des carreaux)
- Il est équipé d'un clapet anti-retour de type 5, qui comprend deux clapets et un dispositif de fermeture d'urgence verrouillable à la main pour empêcher le refoulement
Dispositif anti-refoulement Triplex pour eaux usées sans matières fécales
- Également utilisé pour les eaux grises. Les clapets anti-retour de la série Triplex sont disponibles en type 0 ou 2
- Le type 2, par exemple, dispose d'un double clapet anti-retour qui offre une sécurité supplémentaire grâce à un deuxième clapet
- Convient aux applications en sous-sol où les ouvertures de nettoyage et d'entretien sont importantes
- Si nécessaire, peut également être utilisé sur site dans des excavations appropriées avec des possibilités d'accès correspondantes
Dispositif anti-refoulement automatique Quatrix-K pour eaux usées contenant des matières fécales
- Spécialement conçu pour les eaux noires provenant des toilettes ou d'applications similaires
- Ce dispositif anti-refoulement automatique dispose de deux sécurités : un clapet de fonctionnement automatique et un clapet d'urgence manuel afin de garantir une protection maximale en cas de refoulement
- Il existe des variantes pour une installation dans des conduites apparentes ou dans un système de puits, ce qui le rend idéal pour les installations exigeantes
Domaine d'application et prescriptions normatives
Sans protection anti-refoulement
Le niveau de refoulement est le plus haut niveau que les eaux usées peuvent atteindre dans l'installation d'évacuation ; en général, il s'agit du bord supérieur de la route. À partir de cette hauteur, les eaux usées refoulées se répartissent sur la surface du terrain. Le niveau de refoulement est défini dans le statut communal.

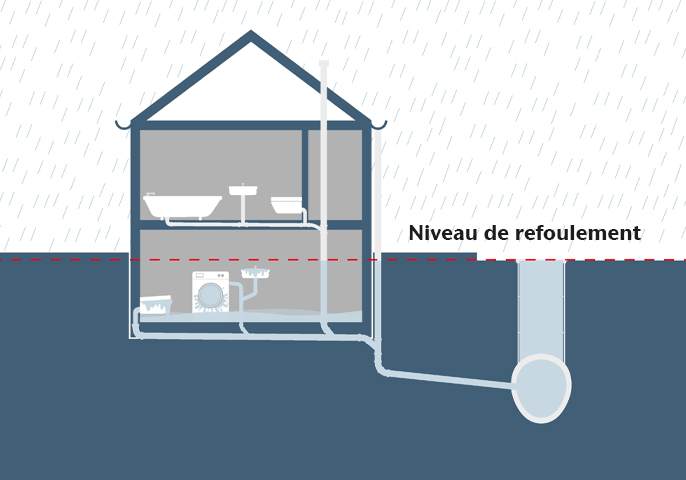

Les locaux se trouvant au-dessous du niveau de refoulement sont inondés par les eaux usées s'échappant des siphons de sol, de la douche ou des toilettes. Il peut en résulter d'importants dommages matériels et financiers.
Avec protection anti-refoulement selon SN592000

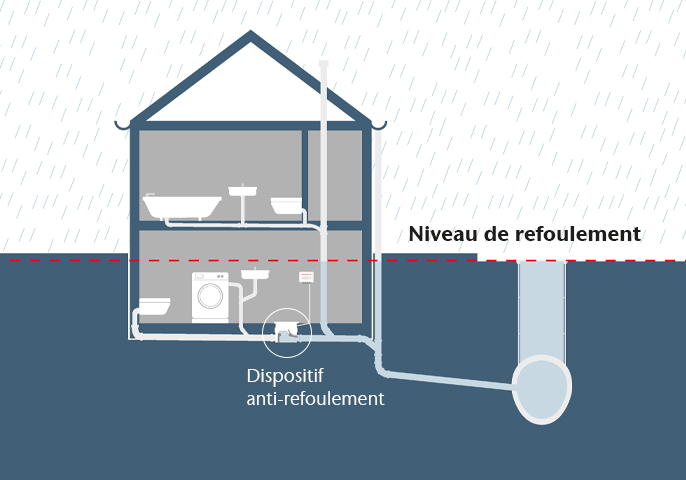

Dispositif anti-refoulement
- Ils arrêtent uniquement l'écoulement des eaux usées
- Ils sont autorisés uniquement dans des cas exceptionnels
- Sécurité anti-refoulement passive par clapets anti-retour
- En Suisse, seuls les types 0, 2, 3a, 3b et 5 sont autorisés
- Pour les eaux usées contenant des matières fécales, seuls les types 3a et 3b peuvent être utilisés

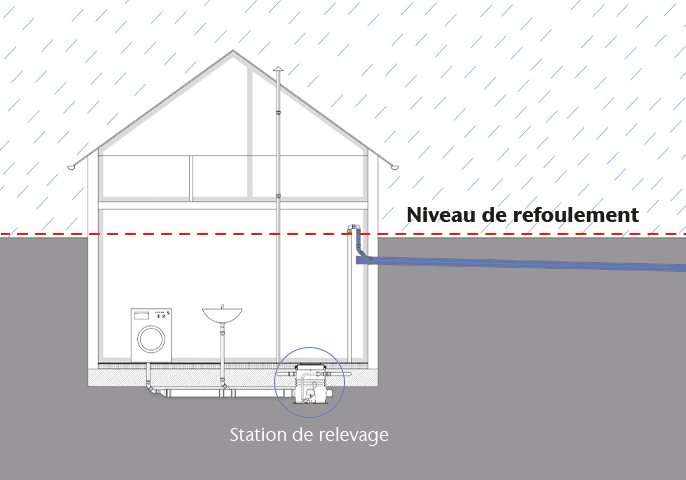

Stations de relevage
- Elles pompent les eaux usées domestiques, également en cas de refoulement, pour les évacuer dans le réseau d'assainissement public
- Sécurité anti-refoulement active
- En fonction du type d'installation, elles peuvent pomper les eaux-vannes et les eaux grises
