Valvole antiriflusso e chiusure antiriflusso
Perché l'acqua non deve entrare in casa
Le valvole antiriflusso e le chiusure antiriflusso sono una componente essenziale dei moderni sistemi fognari, in particolare nelle zone soggette a inondazioni o forti piogge. Con le serie Junior, Triplex e Quatrix, ACO offre una protezione affidabile contro il riflusso e costosi lavori di risanamento. Abbiamo la soluzione giusta sia per le acque prive di sostanze fecali che per quelle contenenti sostanze fecali.
I nostri sistemi offrono la massima sicurezza, sono facili da installare e convincono per la loro durata.
Come si verifica il riflusso?
La rete fognaria pubblica è progettata solo per eventi di pioggia medi per ragioni puramente economiche e non per eventi meteorologici estremi come piogge torrenziali. Le piogge battenti sovraccaricano il sistema fognario e l'acqua ristagnante sale nei tombini fino al livello di riflusso. Nella stessa misura, l'acqua ristagnate preme contro i sistemi di drenaggio degli edifici circostanti.
Un fenomeno eccezionale?
Non deve essere sempre l'inondazione del secolo, anche nelle passate estati estremamente secche si sono verificati localmente eventi di forti precipitazioni. Queste condizioni meteorologiche estreme hanno portato al sovraccarico dei sistemi fognari e di conseguenza all'inondazione degli edifici.
I meteorologi concordano sul fatto che le inondazioni e le precipitazioni estreme continueranno ad aumentare in tutta Europa.
Cause del riflusso
- Otturazione delle fognature o rottura dei tubi
- Danni alle fognature, per esempio restringimento della sezione trasversale a causa della crescita delle radici
- Interruzione di funzionamento nelle stazioni di pompaggio del gestore rete fognaria, se il sistema di drenaggio del fondo è collegato ad esse
- Scarichi non pianificati, per esempio durante il lavaggio delle fogne o gli interventi dei vigili del fuoco
- Aumento dell'afflusso di acque reflue a causa di collegamenti aggiuntivi (ad es. estensione di aree residenziali)
Quali tipi di valvole antiriflusso esistono?
|
Tipo |
Utilizzo |
Chiusura automatica |
Chiusura di emergenza |
Campo di applicazione |
Corrisponde ai seguenti prodotti ACO |
|---|---|---|---|---|---|
|
0 |
Per tubazioni orizzontali |
1 |
0 |
Impianto di recupero dell'acqua piovana |
|
| 2 | Per tubazioni orizzontali | 2 | 1 | Impianto di recupero dell'acqua piovana / acque reflue prive di sostanze fecali | |
| 3 | Per tubazioni orizzontali o installazione nella soletta |
1 (pneumatico o elettrico) |
1 | Acque reflue prive di fecali e contenenti fecali |
|
| 5 | Installato in scarichi a pavimento | 2 | 1 | Acque reflue prive di fecali (acque reflue domestiche) |
Conformemente alla norma SN592000
Scarico per cantina Junior con valvola di ritegno per acque reflue prive di sostanze fecali
- Ideale per acque grigie nelle cantine, ad esempio provenienti da lavatrici o docce
- Questo scarico compatto è particolarmente adatto per ristrutturazioni grazie alle sue dimensioni e alla sua flessibilità (ad esempio, elemento di raccordo girevole per l'adattamento alla griglia delle piastrelle)
- È dotato di una valvola di ritegno di tipo 5, che comprende due valvole e una chiusura di emergenza bloccabile manualmente per proteggere dal riflusso
Valvola antiriflusso Triplex per acque reflue prive di sostanze fecali
- Utilizzata anche per le acque grigie. Le valvole antiriflusso della serie Triplex sono disponibili nei tipi 0 o 2
- Il tipo 2, ad esempio, è dotato di una doppia valvola antiriflusso che offre una sicurezza aggiuntiva grazie a una seconda aletta
- Adatto per applicazioni in cantina, dove sono importanti le aperture per la pulizia e la manutenzione
- Se necessario, può essere installato anche in loco in scavi adeguati con corrispondenti possibilità di accesso
Valvola antiriflusso Quatrix-K per acque reflue contenenti feci
- Sviluppata appositamente per le acque nere provenienti da WC o applicazioni simili
- Questa valvola antiriflusso è dotata di due dispositivi di sicurezza: una chiusura automatica e una chiusura manuale di emergenza, per garantire la massima protezione in caso di riflusso
- Sono disponibili varianti per l'installazione in tubazioni a vista o in un sistema di pozzi, che lo rendono ideale per installazioni complesse
Applicazione e riferimenti normativi

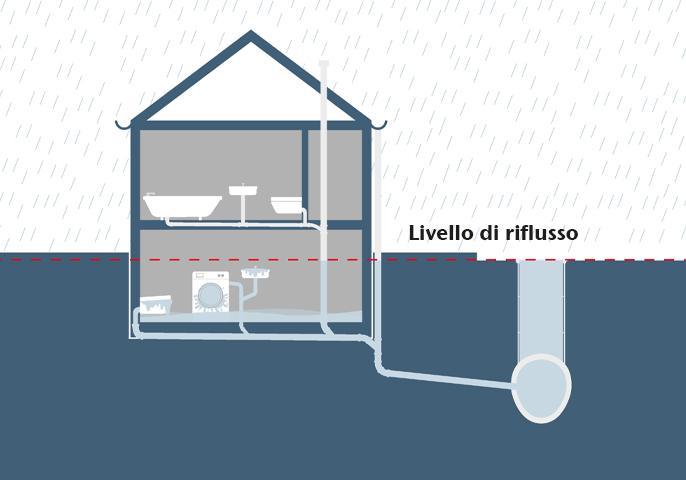

Senza protezione antiriflusso
Il livello di riflusso è il livello più alto a cui le acque reflue possono salire nel sistema di drenaggio, che di solito è il bordo superiore della strada. A partire da questa altezza, l'acqua di riflusso si distribuisce sulla superficie del terreno. Il livello di riflusso è definito nelle regole locali.
Ambienti al di sotto del livello di riflusso sono inondate dall'acqua reflua proveniente dagli scarichi a pavimento, dalle docce o dalla toilette. Ne possono derivare danni sostanziali alla proprietà e perdite finanziarie.

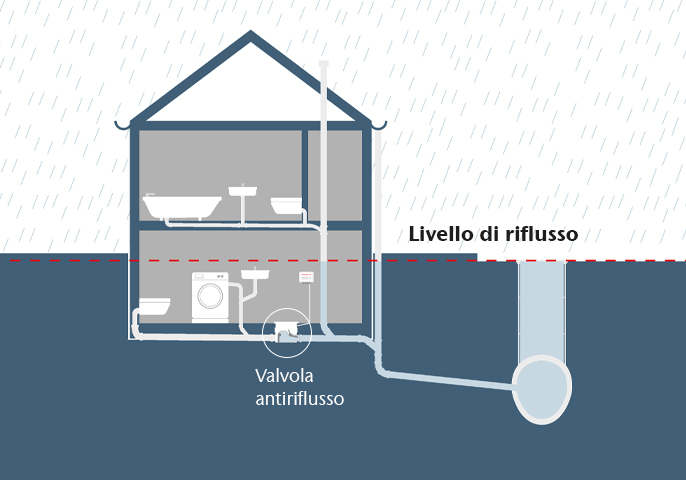

Con protezione antiriflusso secondo DN592000
Valvole antiriflusso
- Bloccano solo il flusso delle acque reflue
- Sono ammessi solo in casi eccezionali
- Protezione passiva contro il riflusso tramite chiusure antiriflusso
- In Svizzera sono ammessi solo i tipi 0, 2, 3a, 3b e 5
- Per le acque reflue contenenti sostanze fecali possono essere utilizzati solo i tipi 3a e 3b

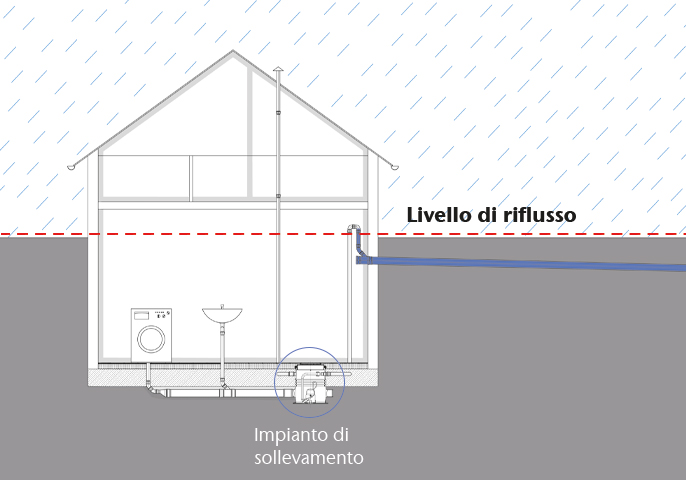

Impianti di sollevamento
- Pompe anche in caso di riflusso Acque reflue dalla casa alla rete fognaria pubblica
- Protezione attiva contro il riflusso
- A seconda del tipo di impianto, possono pompare acque nere e grigie
