Rückstauverschlüsse und Rückstauklappen
Weil Wasser im Keller nicht zuhause ist
Rückstauklappen und Rückstauverschlüsse sind ein essenzieller Bestandteil moderner Abwassersysteme, insbesondere in Gebieten, die anfällig für Überschwemmungen oder starke Regenfälle sind. ACO bietet mit den Serien Junior, Triplex und Quatrix zuverlässigen Schutz vor Rückstau und teuren Sanierungsarbeiten. Sowohl für fäkalienfreies als auch für fäkalienhaltiges Wasser haben wir die passende Lösung.
Unsere Systeme bieten höchste Sicherheit, sind einfach zu installieren und überzeugen durch ihre Langlebigkeit.
Wie entsteht Rückstau?
Die öffentliche Kanalisation ist aus rein wirtschaftlichen Gründen nur für mittlere Regenereignisse und nicht für Wetterextremereignisse wie Starkregen ausgelegt. Heftige Niederschläge überlasten die Kanalisation und das rückstauende Wasser steigt in den Kanalschächten bis zur Rückstauebene. Im gleichen Mass drückt das rückstauende Abwasser zurück in die Grundstücks-Entwässerungsanlagen der umliegenden Häuser.
Eine Ausnahmeerscheinung?
Es muss nicht immer ein Jahrhunderthochwasser sein, auch in den vergangenen Jahren extrem trockener Sommer gab es lokal auftretende Starkregenereignisse. Diese extremen Wetterlagen führten zu überlasteten Kanalsystemen und dadurch überflutete Gebäude.
Meteorologen sind sich einig, dass sich Hochwasser und extreme Niederschläge europaweit weiter häufen werden.
Ursachen für den Rückstau
- Kanalverstopfung oder Rohrbrücke
- Kanalschäden, z. B. Querschnittsverengung durch Wurzeleinwuchs
- Betriebsausfall in Pumpwerken des Kanalbetreibers, wenn die Grundstücksentwässerung daran angeschlossen ist
- Unplanmässige Einleitung, z. B. bei Kanalspülung oder Feuerwehreinsätzen
- Verstärkter Abwasserzufluss durch zusätzliche Anschluss (z. B. Erweiterung von Wohngebieten)
Welche Arten von Rückstauklappen gibt es?
| Typ | Verwendung | Selbsttätiger Verschluss | Notverschluss | Anwendungsbereich | Entspricht folgenden ACO Produkten |
|---|---|---|---|---|---|
|
0 |
Für horizontale Rohrleitungen |
1 |
0 |
Regenwassernutzungsanlage |
|
| 2 | Für horizontale Rohrleitungen | 2 | 1 | Regenwassernutzungsanlage/ fäkalienfreies Abwasser |
|
| 3 | Für horizontale Rohrleitungen oder Einbau in die Bodenplatte |
1 (pneumatisch oder elektrisch) |
1 | fäkalienfreies und fäkalienhaltiges Abwasser |
|
| 5 | In Bodenabläufe eingebaut | 2 | 1 | fäkalienfreies Abwasser (häusliches Abwasser) |
Gemäss der Norm SN592000
Kellerablauf Junior mit Rückstauklappe für fäkalienfreies Abwasser
- Ideal für Grauwasser in Kellern, z.B. von Waschmaschinen oder Duschen
- Dieser kompakte Ablauf eignet sich besonders gut für Sanierungen durch seine Grösse und Flexibilität (z.B. drehbares Aufsatzstück zur Anpassung an Fliesenraster)
- Er ist mit einem Rückstauverschluss Typ 5 ausgestattet, was zwei Klappen und einen handverriegelbaren Notverschluss beinhaltet, um gegen Rückstau zu sichern
Rückstauverschluss Triplex für fäkalienfreies Abwasser
- Wird ebenfalls für Grauwasser verwendet. Die Rückstauverschlüsse der Triplex Reihe sind als Typ 0 oder 2 verfügbar
- Typ 2 z.B. verfügt über einen Doppelrückstauverschluss, der zusätzliche Sicherheit durch eine zweite Klappe bietet
- Geeignet für Kelleranwendungen, bei denen Reinigungs- und Wartungsöffnungen wichtig sind
- Bei Bedarf auch bauseits in passenden Ausschachtungen mit entsprechenden Zugangsmöglichkeiten einsetzbar
Rückstauautomat Quatrix-K für fäkalienhaltiges Abwasser
- Speziell entwickelt für Schwarzwasser aus Toiletten oder ähnlichen Anwendungen
- Dieser Rückstauautomat besitzt zwei Sicherungen: einen automatischen Betriebsverschluss und einen manuellen Notverschluss, um höchsten Schutz bei Rückstau zu gewährleisten
- Es gibt Varianten für den Einbau in freiliegende Rohrleitungen oder in ein Schachtsystem, was ihn ideal für anspruchsvolle Installationen macht
Anwendungsbereich und Normvorgaben

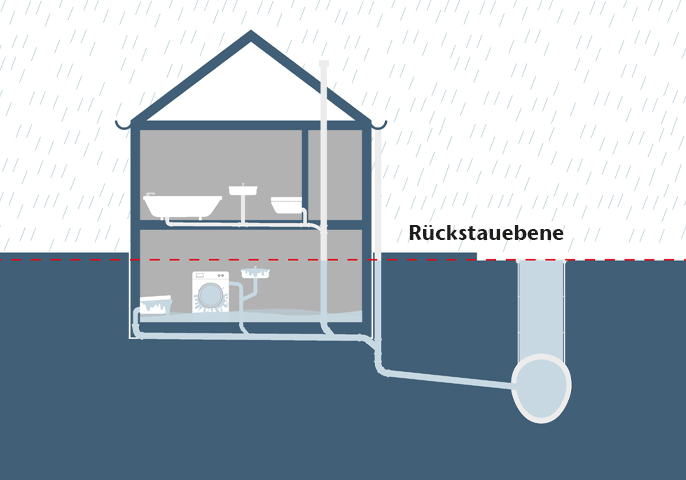

Ohne Rückstauschutz
Die Rückstauebene ist die höchste Ebene, bis zu der das Abwasser in der Entwässerungsanlage ansteigen kann, in der Regel ist das bis zur Strassenoberkante. Ab dieser Höhe verteilt sich rückstauendes Abwasser auf der Oberfläche im Gelände. Die Rückstauebene ist in der Ortssatzung definiert.
Räume unterhalb der Rückstauebene werden überflutet, indem das Abwasser durch Bodenabläufe, Duschen oder das WC austritt. Dadurch können erhebliche Sach- und Vermögensschäden entstehen.

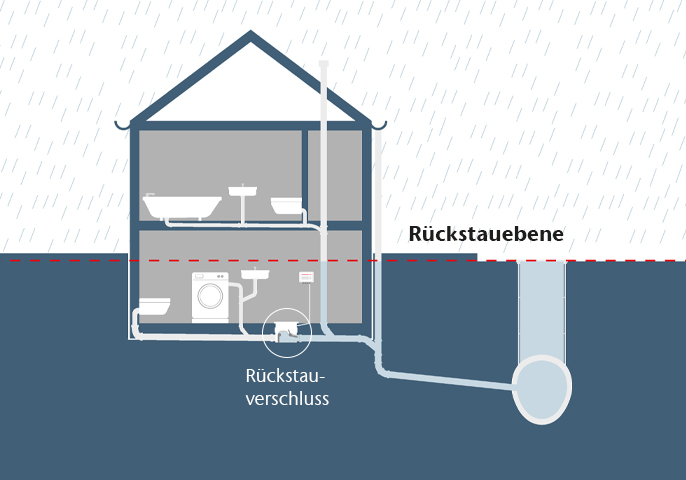

Mit Rückstauschutz nach SN592000
Rückstauverschlüsse
- Stoppen nur den Durchfluss des Abwassers
- Sind nur im Ausnahmefall zulässig
- Passive Rückstausicherung durch Rückstauverschlüsse
- In der Schweiz sind nur die Typen 0, 2, 3a, 3b und 5 zugelassen
- Bei fäkalienhaltigem Abwasser dürfen nur die Typen 3a und 3b verwendet werden

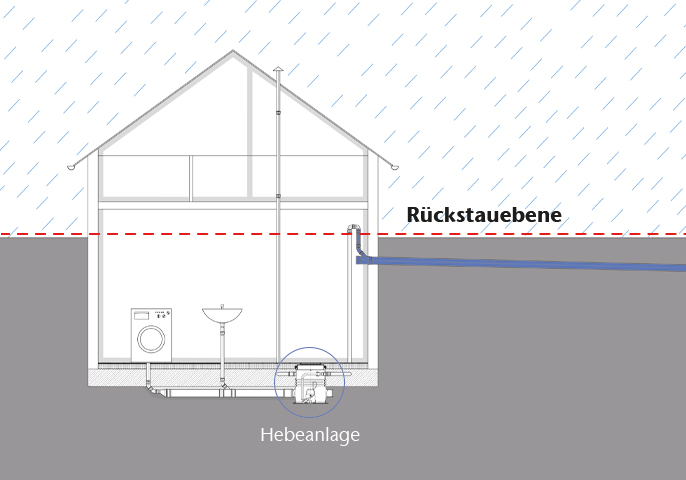

Hebeanlagen
- Pumpen auch bei Rückstau Abwasser aus dem Haus in die öffentliche Kanalisation
- Aktive Rückstausicherung
- Können je nach Anlagentyp Schwarz- und Grauwasser pumpen
