LipuMax P-H-B Version de base FIX

Avantages du produit
- Avec débourbeur intégré dans unréservoir
- Frais d'installationréduits/simplifiés

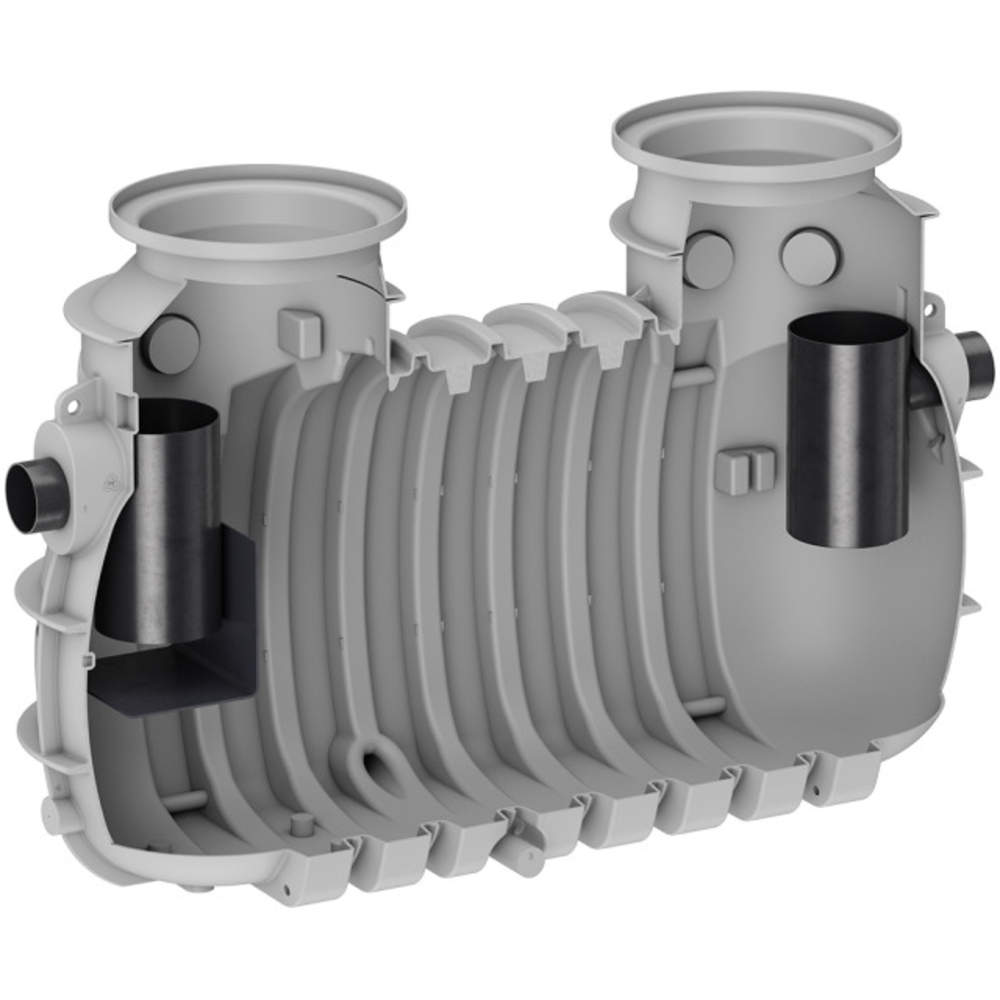

Séparateur de graisse LipuMax P-H-B selon SN EN 1825 et DIN 4040‑100
Polyéthylène
Déclaration de performance "Declaration of Performance" (DoP) No : BD-G1-1024
Pour installation enterrée
Avec débourbeur intégré
2 x ouvertures de maintenance ∅ 650 mm pour recevoir respectivement un système de recouvrement nécessaire (accessoires) avec classes de charge A 15, B 125 ou D 400
Version de base
Pièces de raccordement pour la conduite de ventilation fournie par le client
- 1 x joint de manchon DN 100
Sécurité anti-soulèvement du réservoir : sécurité anti-soulèvement jusqu'à 1,65 m au-dessus du bord inférieur du réservoir avec système de recouvrement et plaque de répartition de la charge (pour A 15, B 125 et D 400)
Profondeur maximale d'arrivée ZT jusqu'à env. 1,15 m (distance entre le bord supérieur du terrain et le bord inférieur de la tubulure de raccordement/du fond du tube)
Profondeur maximale d'installation ET jusqu'à env. 2,25 m (distance entre le bord supérieur du terrain et le bord inférieur du réservoir)
Raccords de tuyaux
- Tubulure horizontale DN 150/OD 160 mm (NS 10) ou DN 200/OD 200 mm (NS 15/20) pour conduite d'arrivée sur site
- Tubulure horizontale DN 150/OD 160 mm (NS 10) ou DN 200/OD 200 mm (NS 15/20) pour conduite d'évacuation sur site
- 8 x manchons tubulaires horizontaux (fermés) DN 100/OD 110 mm pour conduite de ventilation à fournir par le client
Erdeinbau

Article
Dimensions
Downloads

VEUILLEZ PATIENTER...

Vos données sont en cours de chargement...

N° d´art.	ancien code d’art.	Taille nominale	Débourbeur l	Vol. graisse l	Capacité totale l
3008482 LipuMax P-H-B Version de base FIX	3210.80.01	NS 10	1000	550	2090
3008483 LipuMax P-H-B Version de base FIX	3215.80.01	NS 15	1500	625	2780
2137973 LipuMax P-H-B Version de base FIX	3220.80.01	NS 20	2000	820	3565
