Puits d'évacuation pour système de pose

Gaine d'évacuation pour système en saillie
- Selon le modèle, une ou jusqu'à trois conduites d'aspiration/conduites de gaz pendulaires peuvent être raccordées
- Au choix, boîtier de protection inclus pour accueillir une télécommande
- Sortie horizontale des tuyaux pour une installation optimale
Puits d'évacuation pour système de pose
- Selon le modèle, il est possible de raccorder une ou jusqu'à trois conduites d'aspiration/conduites de gaz pendulaires.
- Au choix, boîtier de protection inclus pour recevoir une télécommande
- Sortie horizontale des tuyaux pour une installation optimale
Classe de charge B 125
Domaine d'application
- Conduites d'aspiration pour séparateurs de graisse, séparateurs de liquides légers, séparateurs d'amidon
- Conduites de gaz pendulaires pour séparateurs de graisse, séparateurs de liquides légers, séparateurs d'amidon (selon le modèle)
Puits d'évacuation pour systèmes de rehausse avec classe de charge B 125 ou D 400 (plaque de répartition de la charge incluse pour la classe D)
- Selon EN 124 en plastique polyéthylène (PE-LD)
- Manchon de raccordement DN 75, couvercle borgne inclus, pour le raccordement d'une conduite d'aspiration directe et d'une conduite de gaz pendulaire supplémentaire (selon la version)
- Au choix avec boîtier de protection pour recevoir une télécommande, y compris support pour un retrait facile en cas de besoin
Ne convient pas pour les télécommandes
Convient pour : Tous les séparateurs enterrés à partir du niveau d'équipement 1

Article

VEUILLEZ PATIENTER...

Vos données sont en cours de chargement...

N° d´art.	ancien code d’art.	Type	Description	Diamètre x Hauteur mm	Downloads

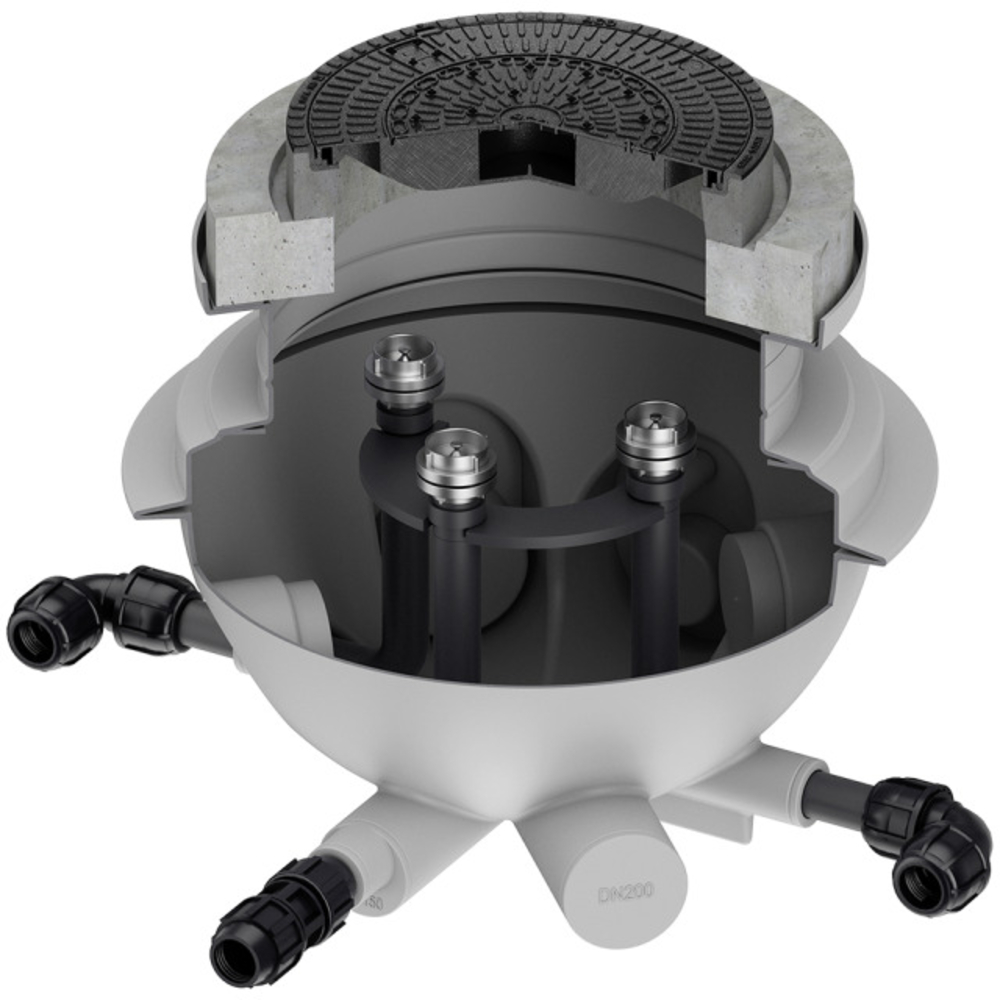

2142803 Puits d'évacuation Ø800 3 raccords B125	3300.30.30	800 avec 3x connexions	ne convient pas pour les télécommandes	1100 x 950
2142804 Puits d'évacuation Ø800 3 raccords B125 pour télécommande	3300.30.31	800 avec 3x connexions	Pour la télécommande (une deuxième télécommande peut être utilisée en option par le client).	1100 x 950
