Puits d'évacuation pour système de pose avec plaque de répartition

Fabricant

  • Gaine d'évacuation pour système en saillie
    • Selon le modèle, il est possible de raccorder une ou jusqu'à trois conduites d'aspiration/conduites de gaz pendulairesEn option,
    • boîtier de protection inclus pour recevoir une
    • télécommandeDépart
    • horizontal
    • du tube pour une installation optimale
    • Classe de charge D 400
    • Domaine d'application

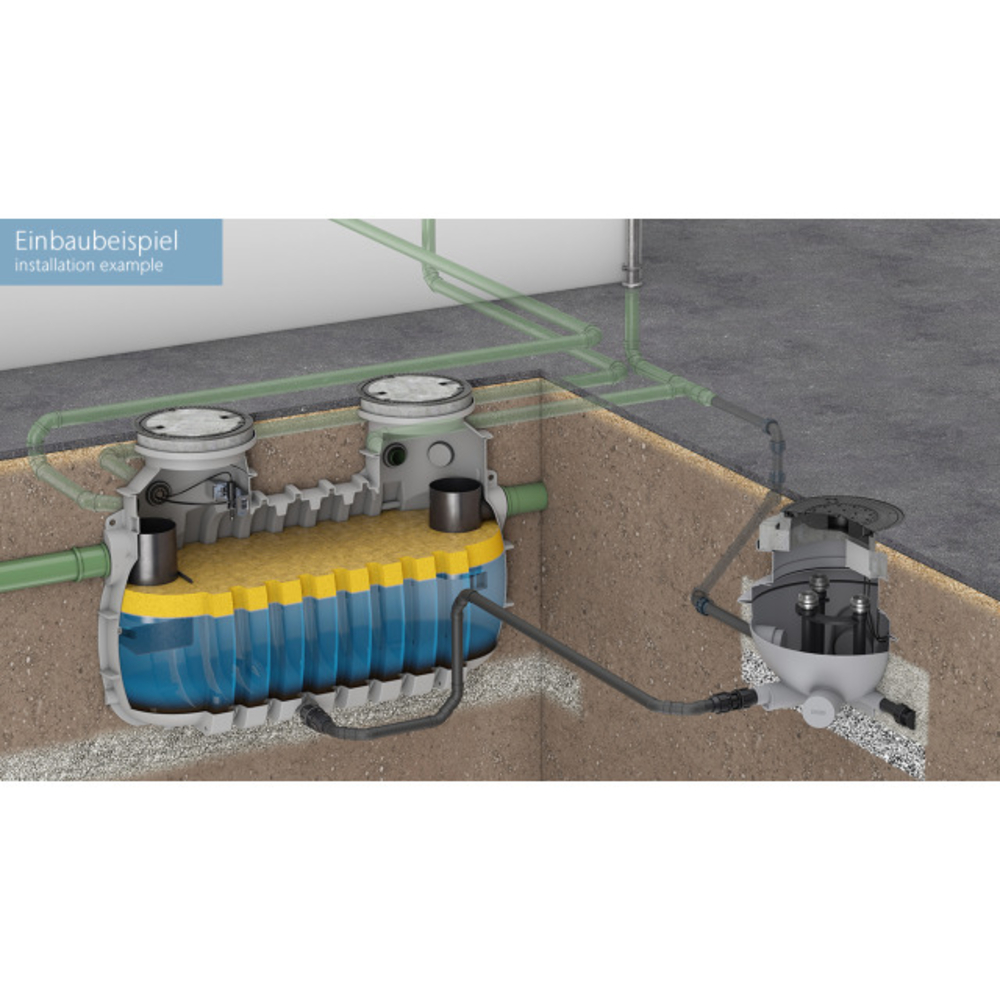

      • Conduites d'aspiration pour séparateurs de graisse, séparateurs de liquides légers, séparateurs d'amidon
      • Conduites de gaz pendulaires pour séparateurs de graisse, séparateurs de liquides légers, séparateurs d'amidon (selon le modèle)
    • Puits d'évacuation pour systèmes de rehausse avec classe de charge B 125 ou D 400 (plaque de répartition de la charge incluse pour la classe D)
      • Selon EN 124 en plastique polyéthylène (PE-LD)
      • Manchon de raccordement DN 75, couvercle borgne inclus, pour le raccordement d'une conduite d'aspiration directe et d'une conduite de gaz pendulaire supplémentaire (selon la version)
      • Au choix avec boîtier de protection pour recevoir une télécommande, y compris support pour un retrait facile en cas de besoin
    • Ne convient pas pour les télécommandes
    • Convient pour : Tous les séparateurs enterrés à partir du niveau d'équipement 1
VEUILLEZ PATIENTER...

Vos données sont en cours de chargement...

N° d´art. ancien code d’art. Type Description Diamètre x Hauteur
mm
Downloads

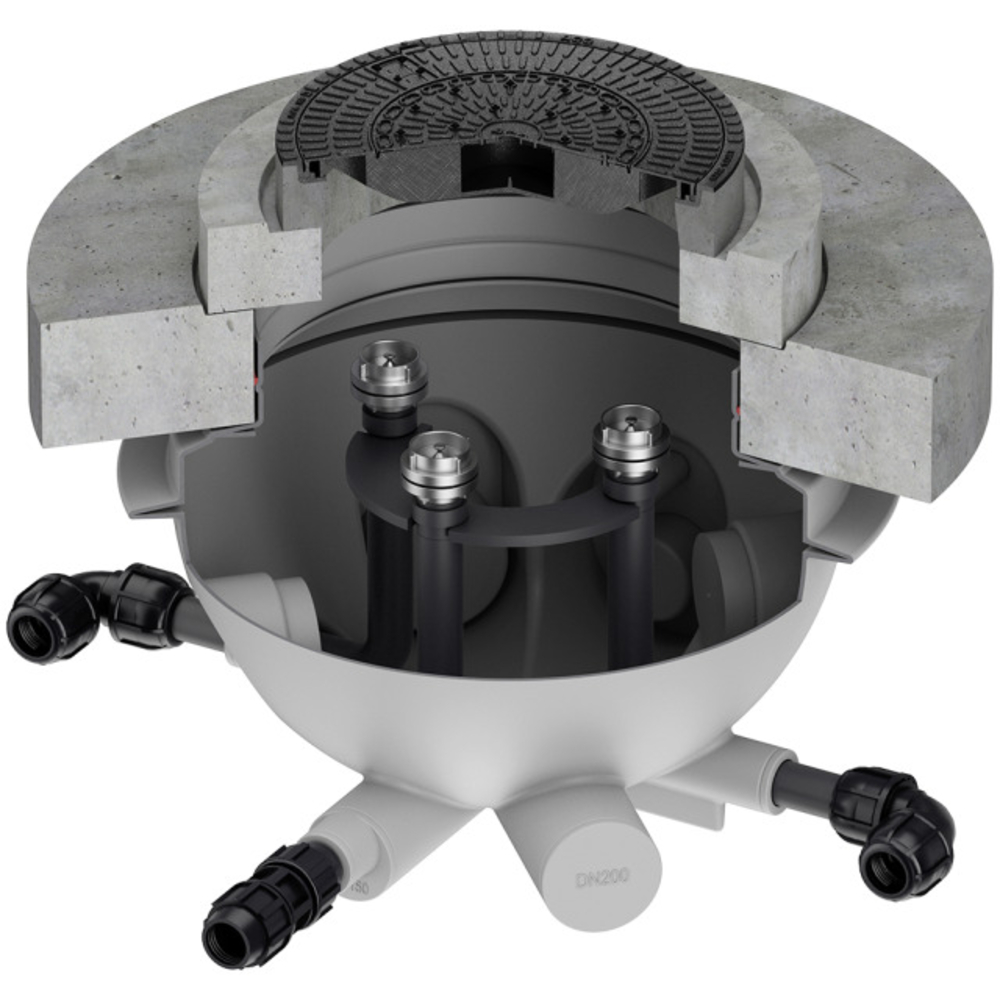

2142805 Puits d'évacuation Ø800 3 raccords B125 3300.30.40 800 avec 3x connexions nicht für Fernbedienung geeignet 1100 x 950
2142806 Puits d'évacuation Ø800 3 raccords B125 pour télécommande 3300.30.41 800 avec 3x connexions Für Fernbedienung (Eine zweite Fernbedienung kann optional bauseits eingesetzt werden.) 1100 x 850
