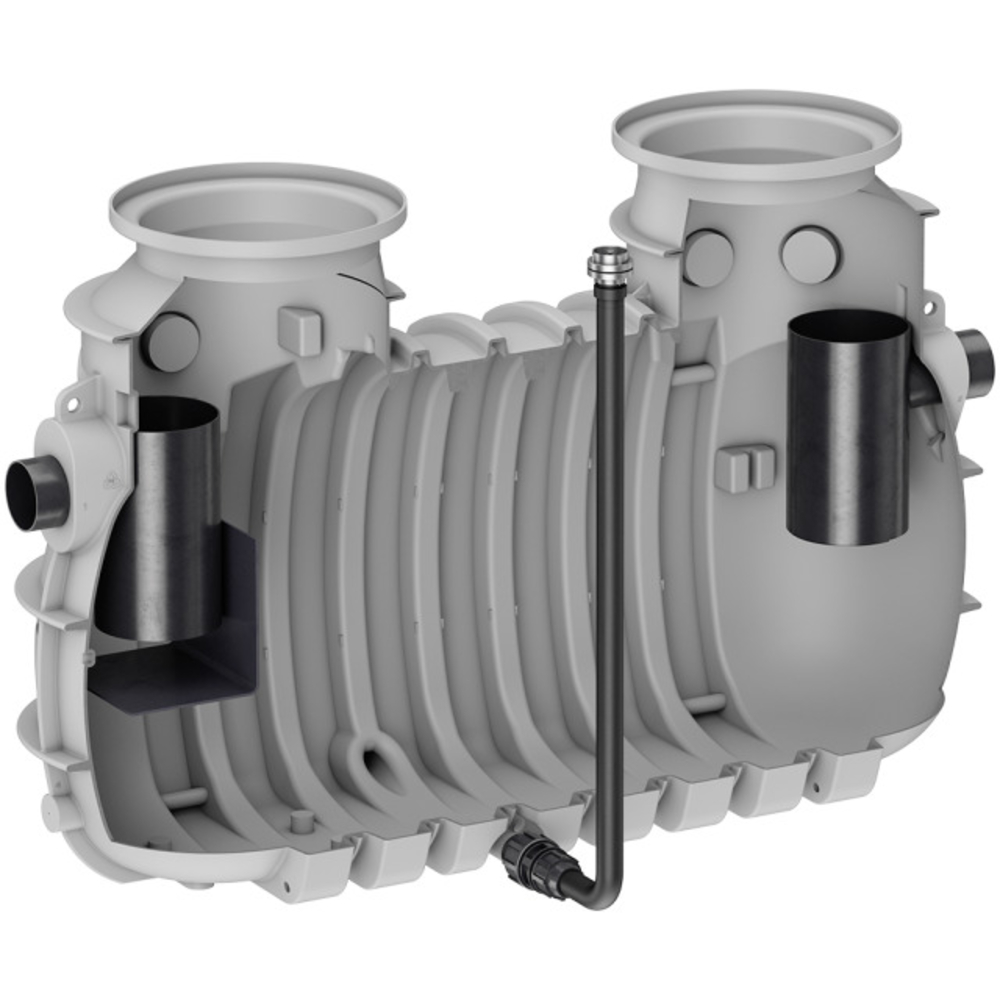

LipuMax P-H-D Niveau d'équipement 1 FIX

Fabricant

  • Avantages du produit
    • Avec débourbeur intégré dans un réservoir
    • Frais d'installation réduits/simplifiés
    • Vidange du séparateur de graisse sans nuisance olfactive

  • Séparateur de graisse LipuMax P-H-D selon SN EN 1825 et DIN 4040‑100
  • Polyéthylène
  • Déclaration de performance "Declaration of Performance" (DoP) No : BD-G1-1024
  • Pour installation enterrée
  • Avec débourbeur intégré
  • 2 x ouvertures de maintenance ∅ 650 mm pour recevoir respectivement un système de recouvrement nécessaire (accessoires) avec classes de charge A 15, B 125 ou D 400
  • Niveau d'équipement 1
  • Pièces de raccordement pour la conduite de ventilation fournie par le client
    • 1 x joint de manchon DN 100
  • Sécurité anti-soulèvement du réservoir : sécurité anti-soulèvement jusqu'à 1,65 m au-dessus du bord inférieur du réservoir avec système de recouvrement et plaque de répartition de la charge (pour A 15, B 125 et D 400)
  • Profondeur maximale d'arrivée ZT jusqu'à env. 1,15 m (distance entre le bord supérieur du terrain et le bord inférieur de la tubulure de raccordement/du fond du tube)
    Profondeur maximale d'installation ET jusqu'à env. 2,25 m (distance entre le bord supérieur du terrain et le bord inférieur du réservoir)
  • Raccords de tuyaux
    • Tubulure horizontale DN 150/OD 160 mm (NS 10) ou DN 200/OD 200 mm (NS 15/20) pour conduite d'arrivée sur site
    • Tubulure horizontale DN 150/OD 160 mm (NS 10) ou DN 200/OD 200 mm (NS 15/20) pour conduite d'évacuation sur site
    • 8 x manchons tubulaires horizontaux (fermés) DN 100/OD 110 mm pour conduite de ventilation à fournir par le client
  • Installation enterrée
VEUILLEZ PATIENTER...

Vos données sont en cours de chargement...

N° d´art. ancien code d’art. Taille nominale Débourbeur
l		 Vol. graisse
l		 Capacité totale
l		 Downloads
3008484 LipuMax P-H-D Niveau d'équipement 1 Fixe 3210.81.01 NS 10 1000 550 2090
3008485 LipuMax P-H-D Niveau d'équipement 1 Fixe 3215.81.01 NS 15 1500 625 2780
2137975 LipuMax P-H-D Niveau d'équipement 1 Fixe 3220.81.01 NS 20 2000 820 3565
Abmessung Bild
N° d´art.Taille nominaleDimensions
L1 L2 H1 H2
mm mm mm mm
3008484 NS 10 190 2520 1100 1030
3008485 NS 15 225 3010 1080 1010
2137975 NS 20 270 3750 1080 1010
