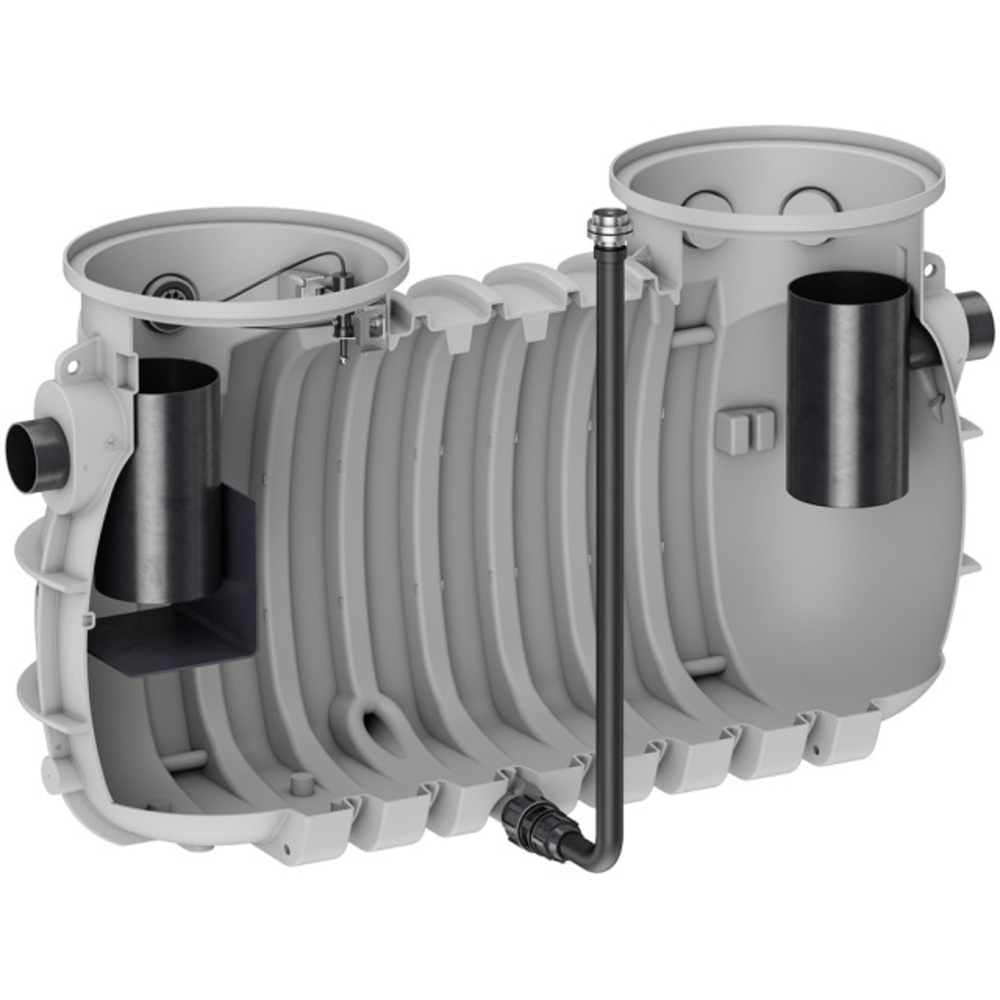

LipuMax P-H-DA Niveau d'équipement 3 FLEX

Fabricant

  • Avantages du produit
    • Avec débourbeur intégré dans un seul réservoir
    • Frais d'installation réduits/simpliés
    • Vidange, nettoyage et remplissage du séparateur de graisse sans nuisance on foncionnement automatique
      • du processus d'élimination
    • Commande y compris télécommande pour montage extérieur

  • Séparateur de graisse LipuMax PF-H-DA selon SN EN 1825 et DIN 4040‑100
  • Polyéthylène
  • Déclaration de performance "Declaration of Performance" (DoP) No : BD-G1-1024
  • Pour installation enterrée
  • Avec débourbeur intégré
  • Unité de remplissage (composants avec homologations DVGW et KIWA) pour une installation hors gel pour un remplissage automatique :
    • Vanne à écoulement libre
  • Réducteur de pression avec filtre
  • Coude d'
  • électrovanne
  • 2 x ouvertures de maintenance ∅ 840 mm pour recevoir respectivement un système de recouvrement nécessaire 800 bzw. 800 - 600(accessoires) avec classes de charge A 15, B 125 ou D 400
  • Nettoyage intérieur haute pression
  • :Tête de pulvérisation haute pression (nettoyage à 360°) avec câble de raccordement de 30
  • mPompe (haute pression)
  • HD
  • (pression nominale 175 bar) avec réservoir pour une installation hors gelTuyau haute pression
  • de 2,7 m de long pour relier la pompe HD et le raccord de la conduite de
  • remplissageTuyau haute pression
  • nécessaire
  • (accessoire) de 10, 20 ou 30 m de long pour relier la tête de pulvérisation haute pression et le raccord de la conduite de remplissage
  • Niveau d'équipement 3
  • Pièces de raccordement pour conduite d'évacuation à fournir par le client :
    • 1 x raccord à compression DN 80/DN 65 (OD 90/75 mm)
    • 1 x raccord à compression DN 65 (OD 75 mm)
    • Tube (OD 75 mm) avec raccord fixe Storz-B/2½" et raccord borgne
  • Pièces de raccordement pour les conduites de remplissage, d'alimentation (conduit de câbles) et de ventilation fournies par le client
    • 3 x joint de manchon DN 100
    • 1 x passage de câble
    • Dérivation de tuyau
  • Télécommande pour une installation hors gel, indice de protection IP 54
  • Commande pour installation hors gel avec câble de raccordement 1,5 m et fiche CEE 16 A, y compris inverseur de phase, type de protection IP 54
  • Raccords d'eau (30 l/min) :
    • filetage intérieur ¾" sur l'unité de remplissage pour la conduite d'eau froide fournie par le client
    • Filetage extérieur ¾" sur le réservoir d'alimentation Pompe HP pour conduite d'eau froide fournie par le client
  • Raccordement électrique :
    • 400 V/50 Hz/4,2 kW<.
    • Protection par fusible en général : 3 x 16 A (à action retardée) ou selon les conditions locales.
    • L'alimentation électrique doit être réalisée conformément aux prescriptions du fournisseur d'énergie local. Il faut notamment veiller aux mesures de protection exigées ainsi qu'aux sections des câbles et à la compensation de potentiel.
  • Sécurité anti-soulèvement du réservoir : sécurité anti-soulèvement jusqu'à 1,65 m au-dessus du bord inférieur du réservoir avec système de recouvrement et plaque de répartition de la charge (pour A 15, B 125 et D 400)
  • Profondeur maximale d'arrivée ZT jusqu'à env. 1,9 m (distance entre le bord supérieur du terrain et le bord inférieur de la tubulure de raccordement/du fond du tube)
    Profondeur maximale d'installation ET jusqu'à env. 3 m (distance entre le bord supérieur du terrain et le bord inférieur du réservoir)
  • Raccords de tuyaux
    • Tubulure horizontale DN 150/OD 160 mm (NS 10) ou DN 200/OD 200 mm (NS 15/20) pour conduite d'arrivée sur site
    • Tubulure horizontale DN 150/OD 160 mm (NS 10) ou DN 200/OD 200 mm (NS 15/20) pour conduite d'évacuation sur site
    • 8 x manchons de tuyaux horizontaux (fermés) DN 100/OD 110 mm pour la conduite d'aération à fournir par le client
    • 1 manchon horizontal (fermé) DN 80/OD 90 mm disposé à droite et à gauche dans le sens de l'écoulement pour la conduite d'évacuation fournie par le maître d'ouvrage
  • Installation enterrée
VEUILLEZ PATIENTER...

Vos données sont en cours de chargement...

N° d´art. ancien code d’art. Taille nominale Débourbeur
l		 Vol. graisse
l		 Capacité totale
l		 Poids vide Downloads
3008492 LipuMax PF-H-DA Ausbaustufe 3 Flex 3210.83.02 NS 10 1000 550 2090 240
3008493 LipuMax PF-H-DA Ausbaustufe 3 Flex 3215.83.02 NS 15 1500 625 2780 280
2137978 LipuMax PF-H-DA Ausbaustufe 3 Flex 3220.83.02 NS 20 2000 820 3565 300
Abmessung Bild
N° d´art.Taille nominaleDimensions
L1 L2 H1 H2
mm mm mm mm
3008492 NS 10 2520 1255 1100 1030
3008493 NS 15 3010 1745 1080 1010
2137978 NS 20 3750 2480 1080 1010
