CleanSlot 20 con flangia d‘attaco

Produttore

  • Acciaio inox 1.4404
  • Secondo SN EN 1253-1, SIA 271/1
  • Larghezza della fessura 20 mm
  • Con/senza pendenza, raccomandazione min. 0,5% secondo SIA 271/1
  • Decapato e passivato
  • Incl. cassetta d'ingresso 200x200 o 250x250, posizione liberamente selezionabile, distanza dai bordi min. 150 mm
  • Opzionalmente incl. trappola per odori
  • Con/senza flangia adesiva circonferenziale
  • Pezzo di connessione della scatola di ingresso selezionabile: verticale DN100/Ø142* (*solo per 250x250), orizzontale DN70
  • Corpo base opzionale incluso per raccordo DN100: DN63/70/100, verticale/orizzontale, senza flangia adesiva
  • Opzionale con corpo base per raccordo Ø142: DN70/100, verticale/orizzontale, con/senza flangia adesiva
  • Belastungsklasse: L15/R50/M125/N250
  • Raccordo di scarico consigliato: DN100 min. ogni 2'500mm, Ø142 min. ogni 6'000mm
  • Lunghezza totale pezzo unico max 6'000 mm, a partire da 6'000 mm di lunghezza totale è necessaria la saldatura in loco
  • Incl. supporti di installazione EasyFix - altezza selezionabile 110/170/250 mm
  • Incluso ancoraggio a parete
  • Dimensioni speciali personalizzate su richiesta
  • Per le raccomandazioni sull'installazione, vedere le istruzioni per l'installazione di ACO
N° art. Altezza H2
mm		 Flangia Lo
mm		 Li
mm		 Posizione Pozzetto di scarico Disponibilità Downloads

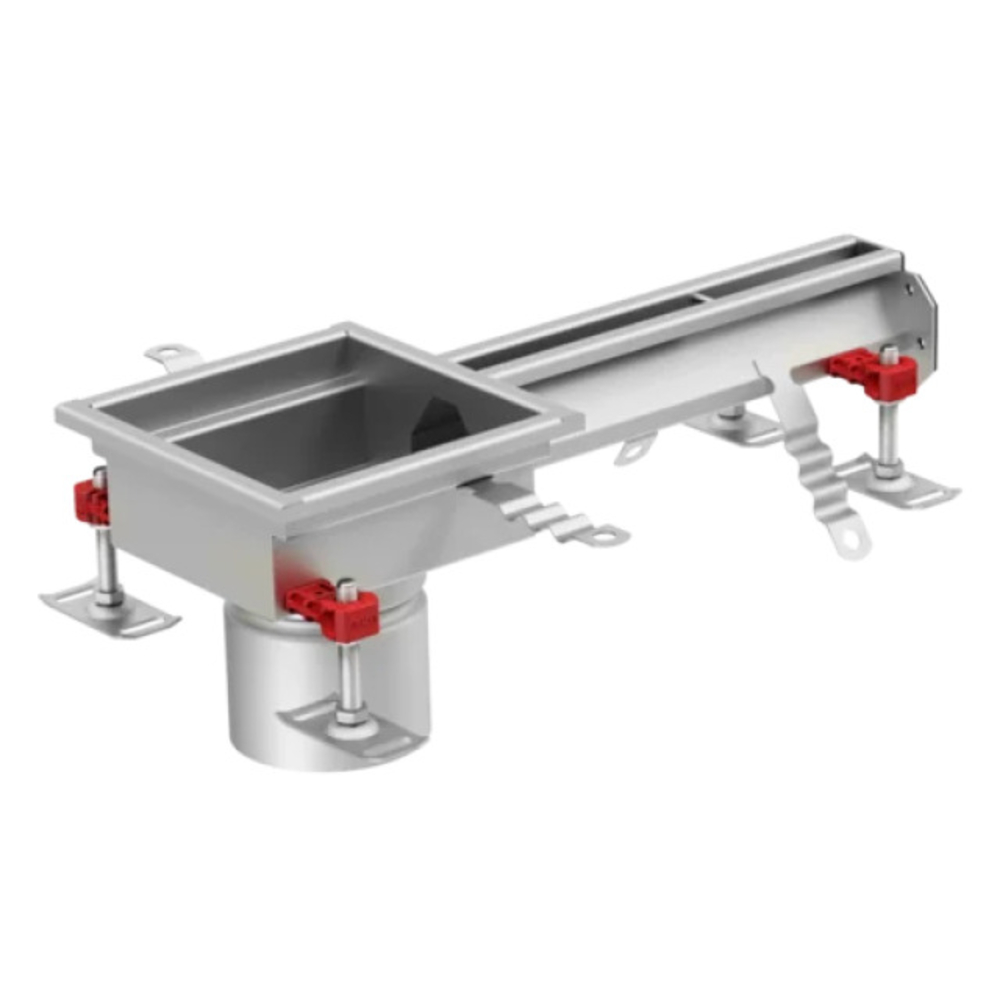

1003017827 CleanSlot 20 con flangia d‘attaco 74 Con flangia d'attacco 1530 1500 all'inizio 250 x 250 dal magazzino
1003017828 CleanSlot 20 con flangia d‘attaco 88 Con flangia d'attacco 3030 3000 all'inizio 250 x 250 dal magazzino

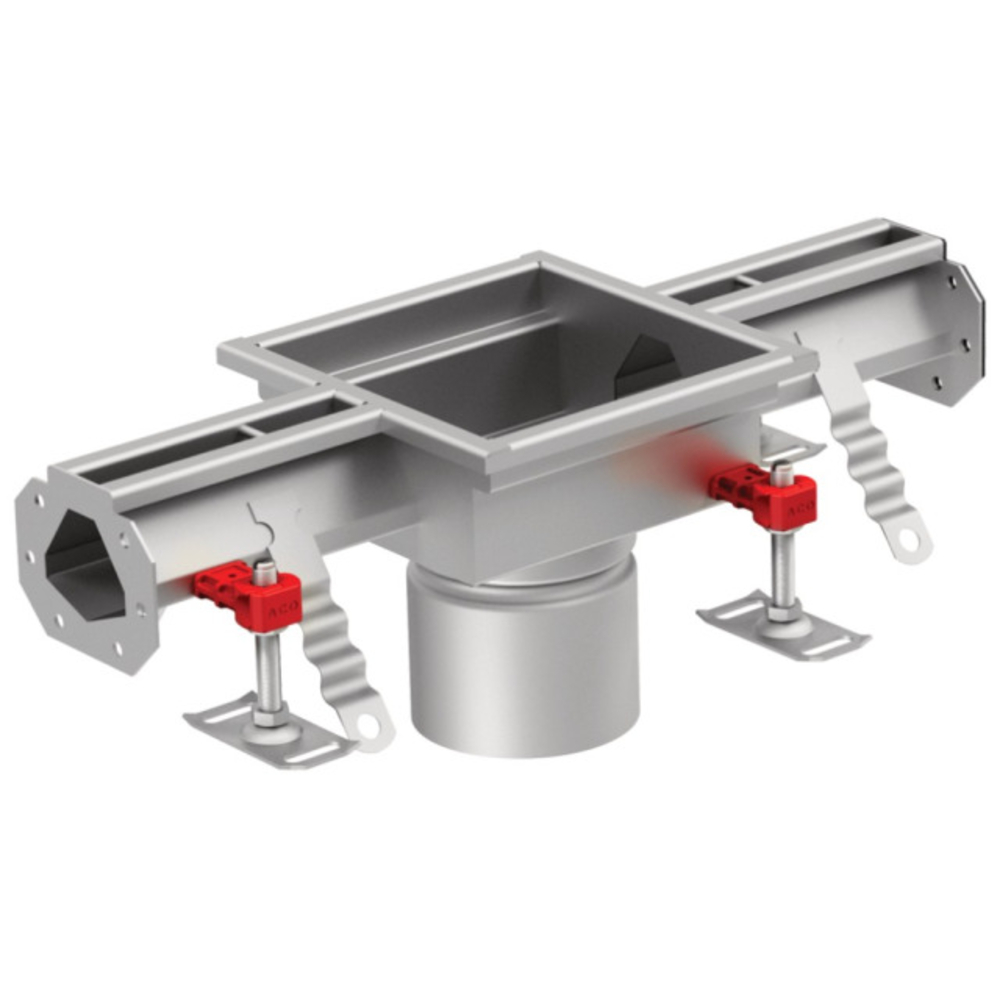

1003017829 CleanSlot 20 con flangia d‘attaco 68 Con flangia d'attacco 1530 1500 centrico 250 x 250 dal magazzino
1003017830 CleanSlot 20 con flangia d‘attaco 75 Con flangia d'attacco 3030 3000 centrico 250 x 250 dal magazzino
CleanSlot_20_Var CleanSlot 20 individuale Individuale Con / senza flangia d'attacco Individuale Individuale Individuale Individuale su richiesta
