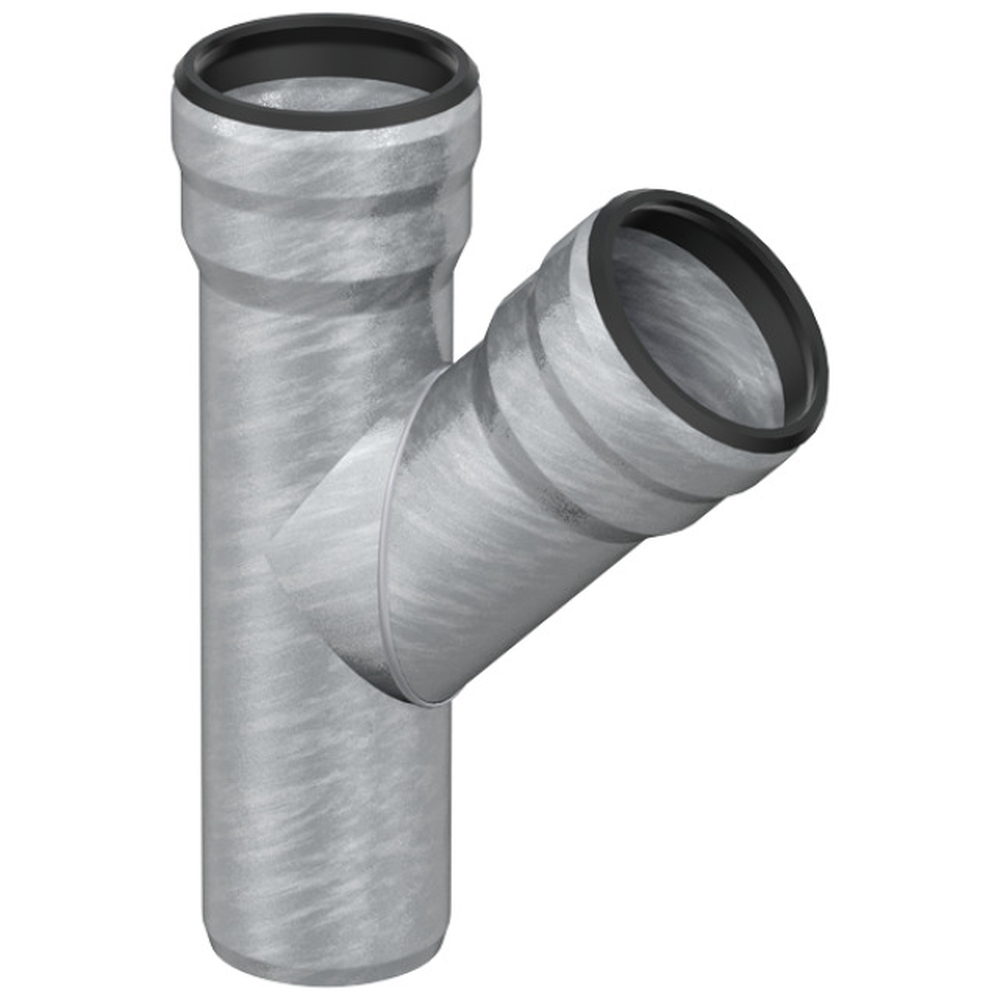

GM-X ramo singolo, 45°

Produttore

  • Acciaio zincato
  • Secondo la norma DIN EN 1123
  • Classe del materiale da costruzione: A1
  • Con rivestimento interno supplementare
  • Non infiammabile
  • Nessuna introduzione di un carico di fuoco aggiuntivo
  • Con manicotti a innesto 1 A

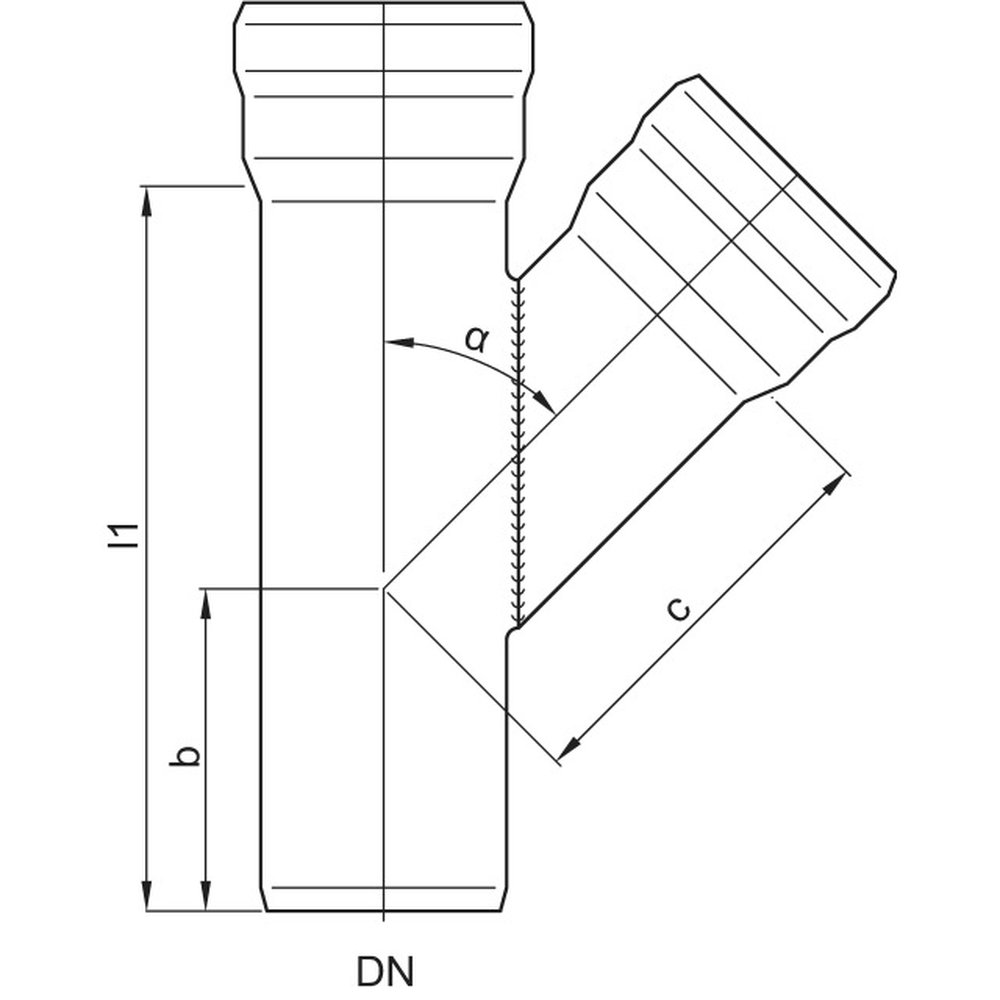

N° art. veccio N° art. kg DN b (mm) c (mm) L1 (mm) Downloads
2114804 GM-X ramo singolo, DN 32 E50045033 0,3 32 55 70 125
2019073 GM-X ramo singolo, DN 40 E50045044 0,4 40 55 70 125
2022983 GM-X ramo singolo, DN 50 E50045055 0,6 50 65 90 150
2022984 GM-X ramo singolo, DN 70 E50045100 1,1 70 85 115 200
2022985 GM-X ramo singolo, DN 80 - 1,2 80 97 138 235
2022986 GM-X ramo singolo, DN 100 E50045100 2,5 100 110 155 265
2022987 GM-X ramo singolo, DN 125 E50045125 4,8 125 110 210 265
2022988 GM-X ramo singolo, DN 150 E50045150 6,7 150 140 240 380
2022989 GM-X ramo singolo, DN 200 E50045200 16,8 200 190 320 500
