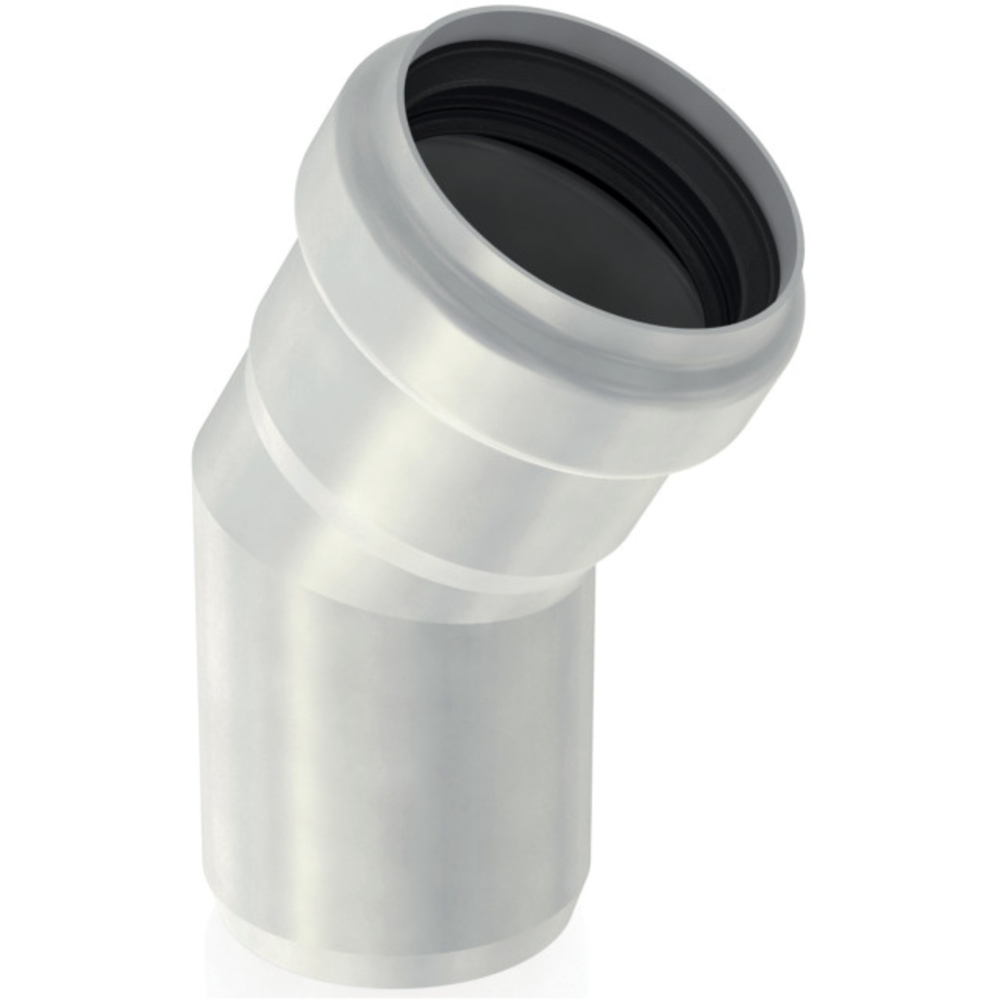

Pipe arco 30°

Produttore

  • Secondo norme SN EN 1124
  • Acciaio inox 1.4301
  • Con materiale di tenuta EPDM (NBR, FPM (Viton) come accessorio)
  • Pezzo sagomato
  • Pressione del tubo fino a 0,5 bar (da 2,0 bar con fascette speciale)
  • Arco 30°

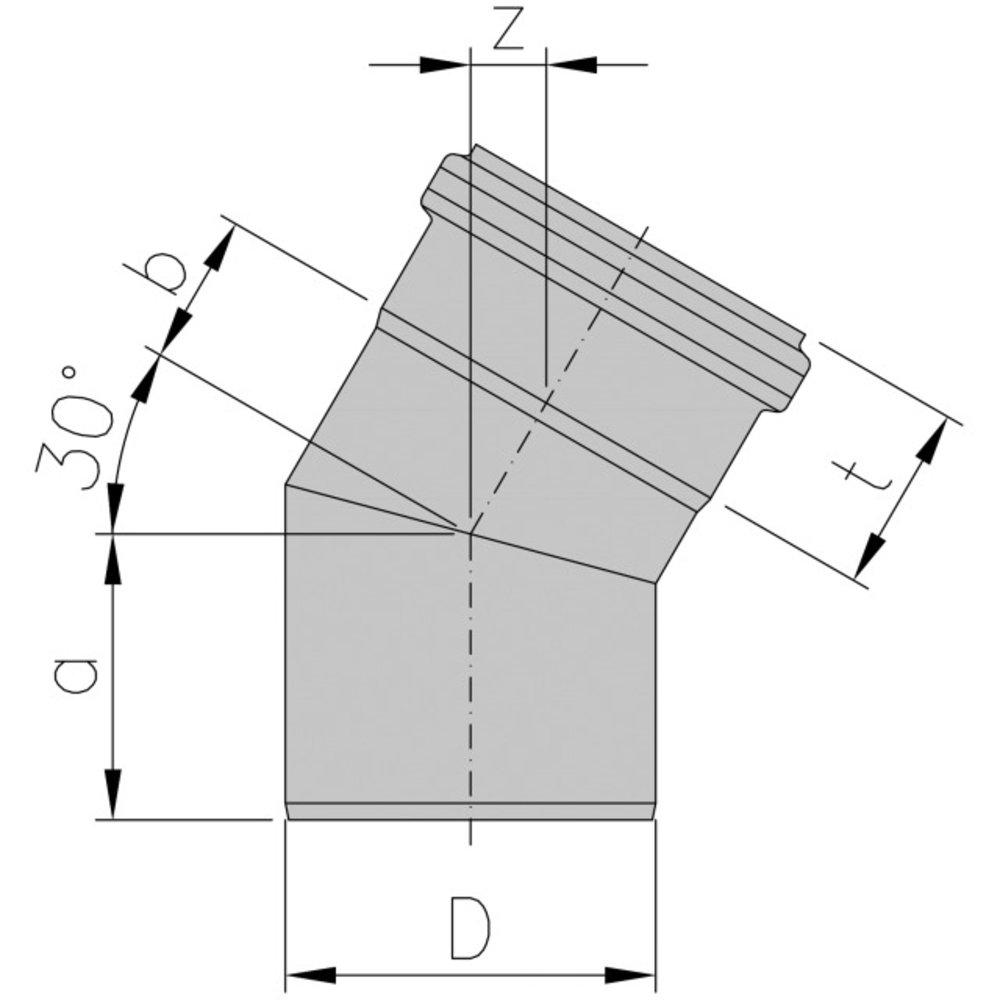

N° art. veccio N° art. kg DN D
mm		 a
mm		 b
mm		 z
mm		 t
mm		 Downloads
2021589 ACO PIPE gomito 30° DN 75 in acciaio inox V2A 1.4301 98768 0,3 70 75 71 21 10 50
2021591 ACO PIPE gomito 30° DN 100 in acciaio inox V2A 1.4301 98770 0,5 100 110 85 27 23 55
2017196 ACO PIPE gomito 30° DN 125 in acciaio inox V2A 1.4301 419742 0,6 125 125 98 28 14 63
2021593 ACO PIPE gomito 30° DN 150 in acciaio inox V2A 1.4301 98772 1,2 150 160 110 40 20 70
