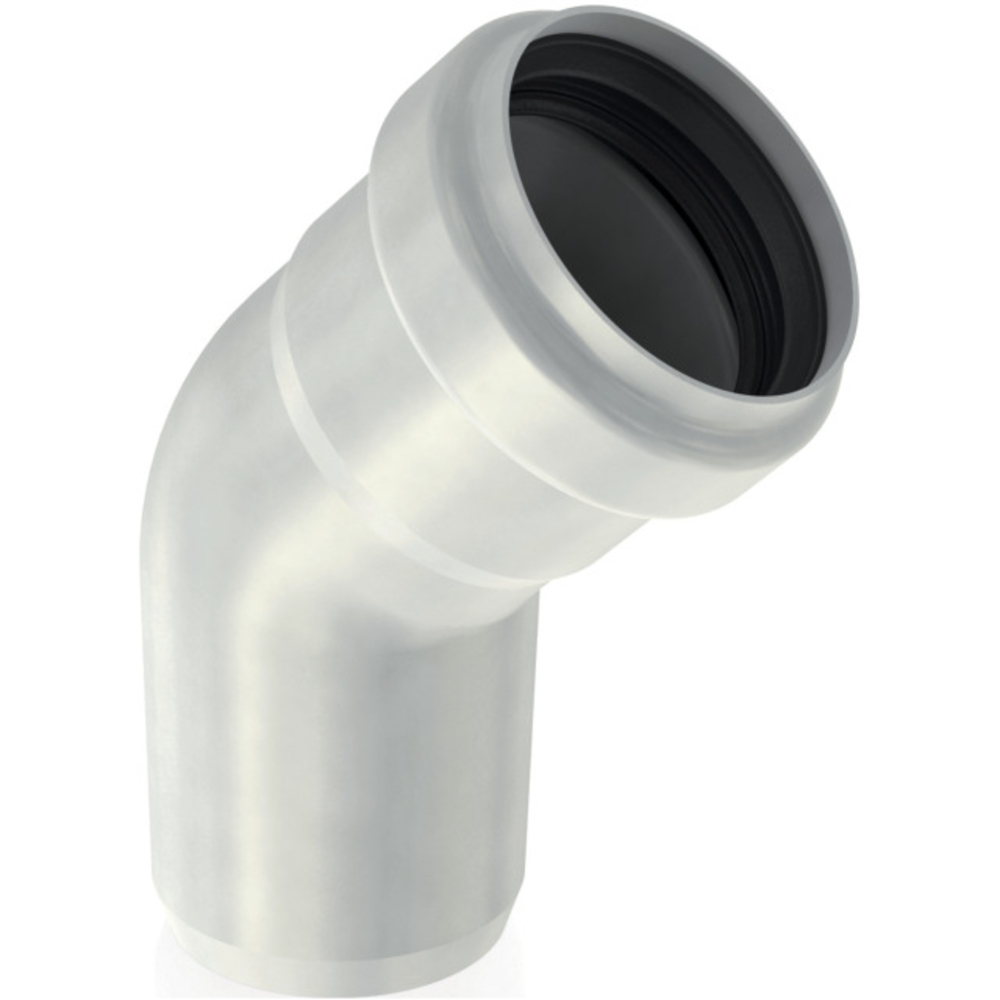

Pipe arco 45°

Produttore

  • Secondo norme SN EN 1124
  • Acciaio inox 1.4404
  • Con materiale di tenuta EPDM (NBR, FPM (Viton) come accessorio)
  • Pressione del tubo fino a 0,5 bar (da 2,0 bar con fascette speciale)
  • Tubazioni con giunto a bicchiere
  • Arco 45°
N° art. veccio N° art. kg DN D
mm		 a
mm		 b
mm		 z
mm		 t
mm		 Downloads
2021581 ACO PIPE gomito 45° DN 75 in acciaio inox1.4404 98760 0,3 70 75 76 32 23 50
2021583 ACO PIPE gomito 45° DN 75 in acciaio inox1.4404 98762 0,6 100 110 93 42 30 55
2017192 ACO PIPE gomito 45° DN 75 in acciaio inox1.4404 419738 0,6 125 125 110 50 35 63
2021585 ACO PIPE gomito 45° DN 75 in acciaio inox1.4404 98764 1,5 150 160 131 55 35 70
