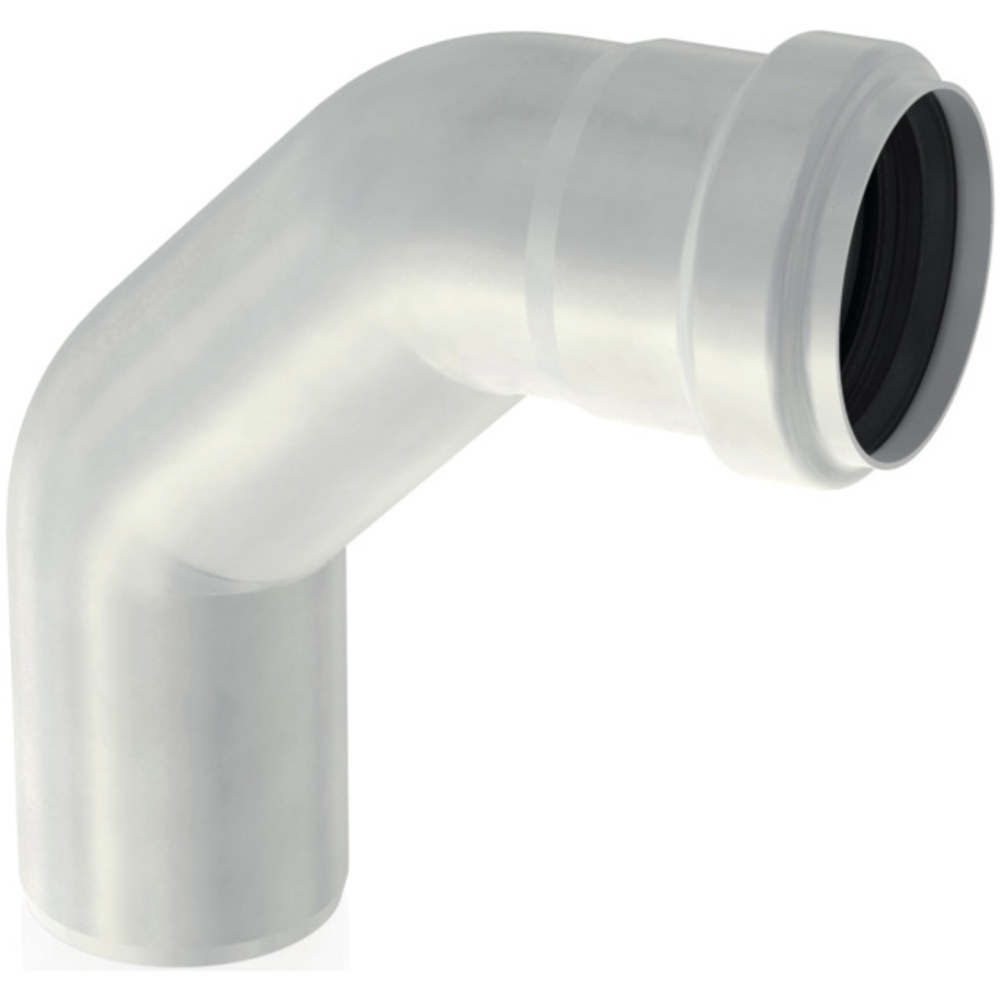

Pipe arco lungo 87.5°

Produttore

  • Secondo norme SN EN 1124
  • Acciaio inox 1.4404
  • Con materiale di tenuta EPDM (NBR, FPM (Viton) come accessorio)
  • Pezzo sagomato
  • Pressione del tubo fino a 0,5 bar (da 2,0 bar con fascette speciale)
  • Arco lungo 87.5°
N° art. veccio N° art. kg DN D
mm		 a
mm		 b
mm		 c
mm		 e
mm		 f
mm		 Downloads
2016812 ACO PIPE gomito lungo 87.5° DN 75 in acciaio inox 1.4404 419002 0,5 70 75 146 87 50 88 32
2016813 ACO PIPE gomito lungo 87.5° DN 75 in acciaio inox 1.4404 419004 1,4 100 110 175 103 250 103 39
2016839 ACO PIPE gomito lungo 87.5° DN 75 in acciaio inox 1.4404 419144 2,2 150 160 222 126 250 183 92
