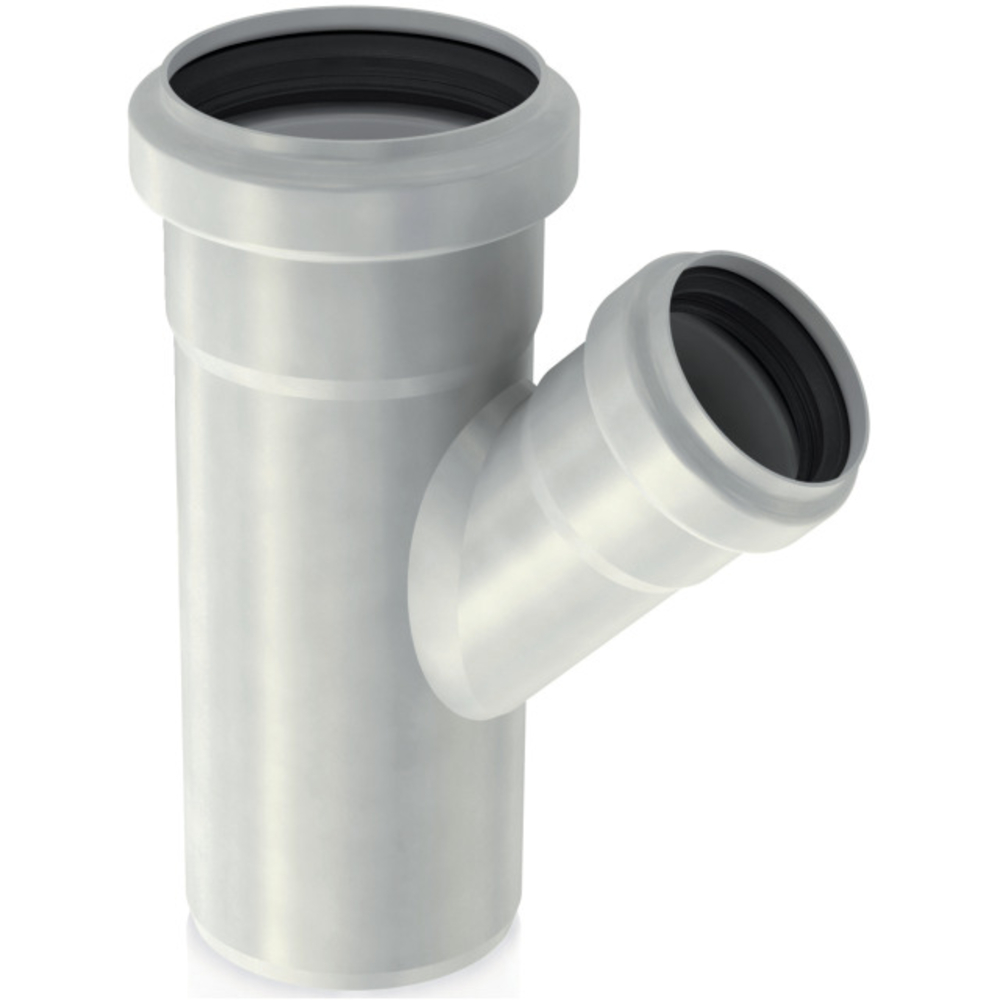

Pipe derivazione doppio 45°

Produttore

  • Secondo norme SN EN 1124
  • Acciaio inox 1.4404
  • Con materiale di tenuta EPDM (NBR, FPM (Viton) come accessorio)
  • Pezzo sagomato
  • Pressione del tubo fino a 0,5 bar (da 2,0 bar con fascette speciale)
  • Derivazione doppio 45°
N° art. veccio N° art. kg DN D
mm		 D2
mm		 a
mm		 b
mm		 c
mm		 Downloads
2014164 ACO PIPE derivazione ridotta 45° DN100/75 400671 1,0 100 110 75 182 60 135
2017220 ACO PIPE derivazione ridotta 45° DN125/75 419766 1,1 125 125 75 200 65 141
2017224 ACO PIPE derivazione ridotta 45° DN125/100 419770 1,3 125 125 110 250 90 160
2014180 ACO PIPE derivazione ridotta 45° DN150/100 400701 2,6 150 160 110 332 119 191
