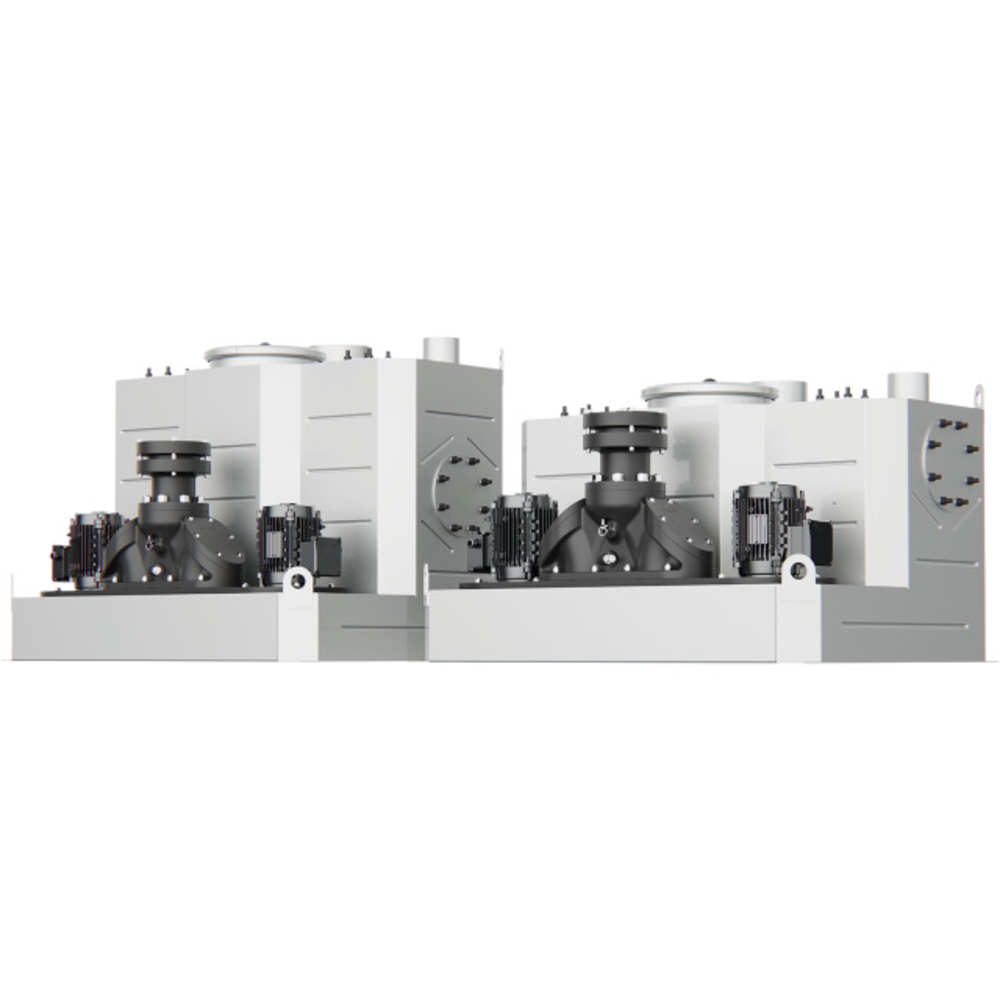

Impianto di sollevamento delle acque reflue Muli-Nova-S DDP

Produttore

  • Vantaggi del prodotto
    • Basso carico di incendio, maggiore resistenza alle temperature
    • Certificato secondo la norma DIN EN 12050 1
    • Altezze di mandata fino a 30 m
    • 2 dimensioni di serbatoio a scelta (430/550 l)
    • Valvola di non ritorno di facile manutenzione (brevettata)
  • Serbatoio di raccolta in acciaio inossidabile
    • Scarico di fondo/attacco per pompa a membrana manuale R 1½“
    • Apertura di ispezione per una facile manutenzione
    • Set di fissaggio per un ancoraggio a prova di galleggiamento

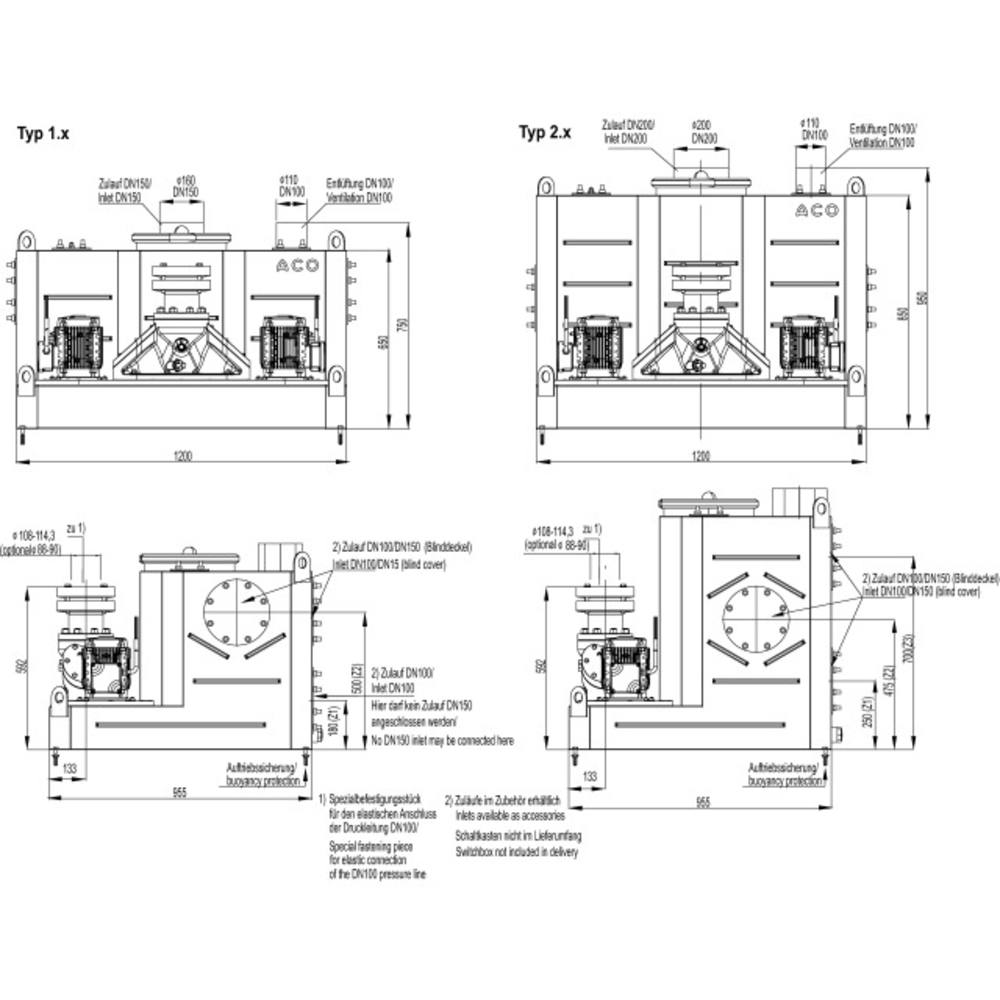

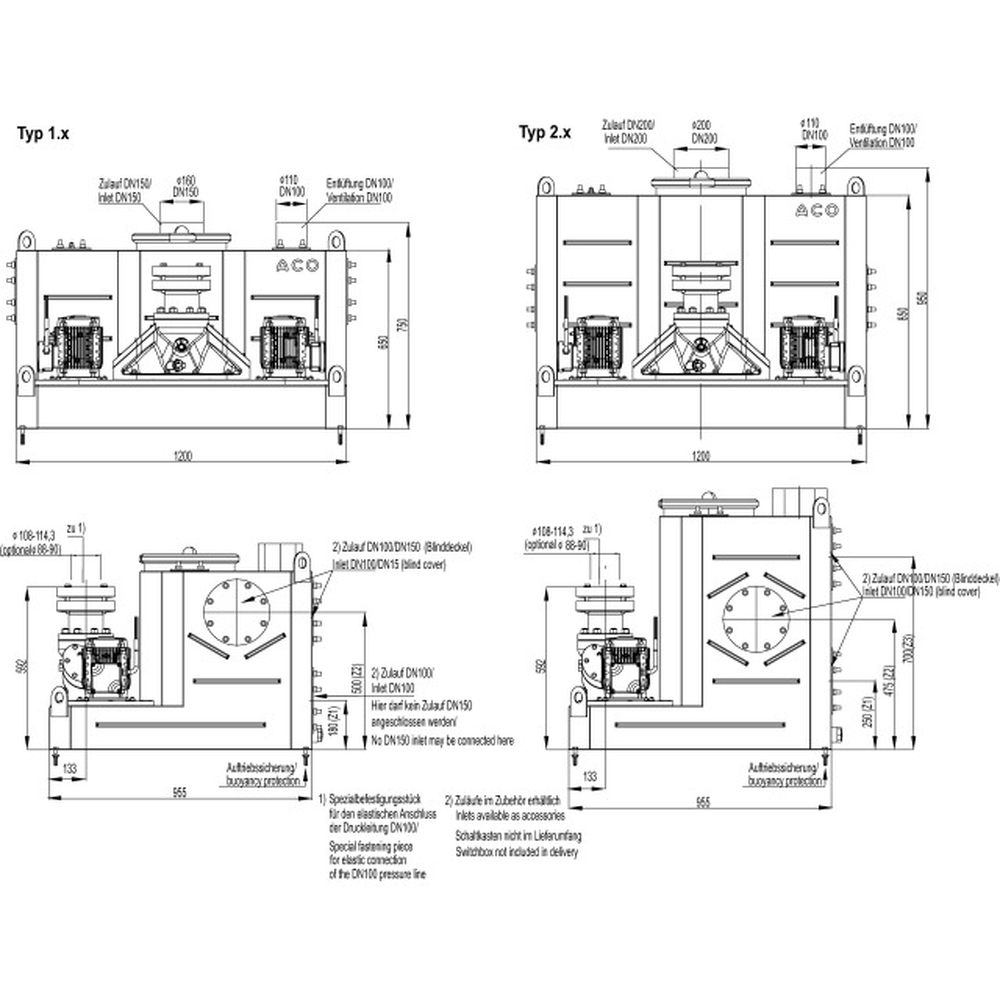

  • DDP 1.x:
    • Raccordi di alimentazione orizzontali: 3x DN 100/DN 150, 1x DN 100, ciascuno chiuso con un coperchio cieco
    • Raccordi di alimentazione verticali: 1x DN 150, 1x DN 100 (sfiato)
  • DDP 2.x:
    • Raccordi di alimentazione orizzontali 4x DN 100/DN 150, ciascuno chiuso con un coperchio cieco
    • Raccordi di alimentazione verticali: 1x DN 200, 1x DN 100 (sfiato)
  • Raccordo per la tubazione di mandata
    • Valvola di non ritorno a cerniera brevettata con vite di sollevamento
    • Rubinetto di scarico per facilitare lo svuotamento
    • Raccordo speciale DN 80 per il collegamento flessibile della tubazione di mandata con diametro esterno del tubo compreso tra 108 e 114,3 mm (opzionale 88 – 93 mm)
  • 2 gruppi pompa
    • Motore trifase: 400 V, 50 Hz
    • Grado di protezione IP 68
    • Girante a flusso libero anti-intasamento
    • Cavo di collegamento da 10 m
  • Interruttore di livello
    • Interruttore di livello pneumatico con cavo di comando da 10 m
    • Opzionale: trasduttore di pressione
    • Opzionale: Iniezione d'aria (accessorio) per la misurazione con tubo di Pitot
  • Certificato secondo la norma DIN EN 12050‑1
  • Temperatura di pompaggio ammessa fino a 40 °C (per brevi periodi fino a max. 75 °C)
  • L'unità di controllo non è inclusa nella fornitura e deve essere ordinata separatamente (vedere accessori).
N° art. Tipo Volume totale
l		 Tensione V kg Downloads
3039509 Muli-Nova DDP 1.1 Muli-Nova-S DDP 1.1 430 400 160,0
3039510 Muli-Nova DDP 1.2 Muli-Nova-S DDP 1.2 430 400 170,0
3039511 Muli-Nova DDP 1.3 Muli-Nova-S DDP 1.3 430 400 180,0
3039512 Muli-Nova DDP 2.1 Muli-Nova-S DDP 2.1 550 400 170,0
3039513 Muli-Nova DDP 2.2 Muli-Nova-S DDP 2.2 550 400 180,0
3039514 Muli-Nova DDP 2.3 Muli-Nova-S DDP 2.3 550 400 190,0

Impianto di sollevamento

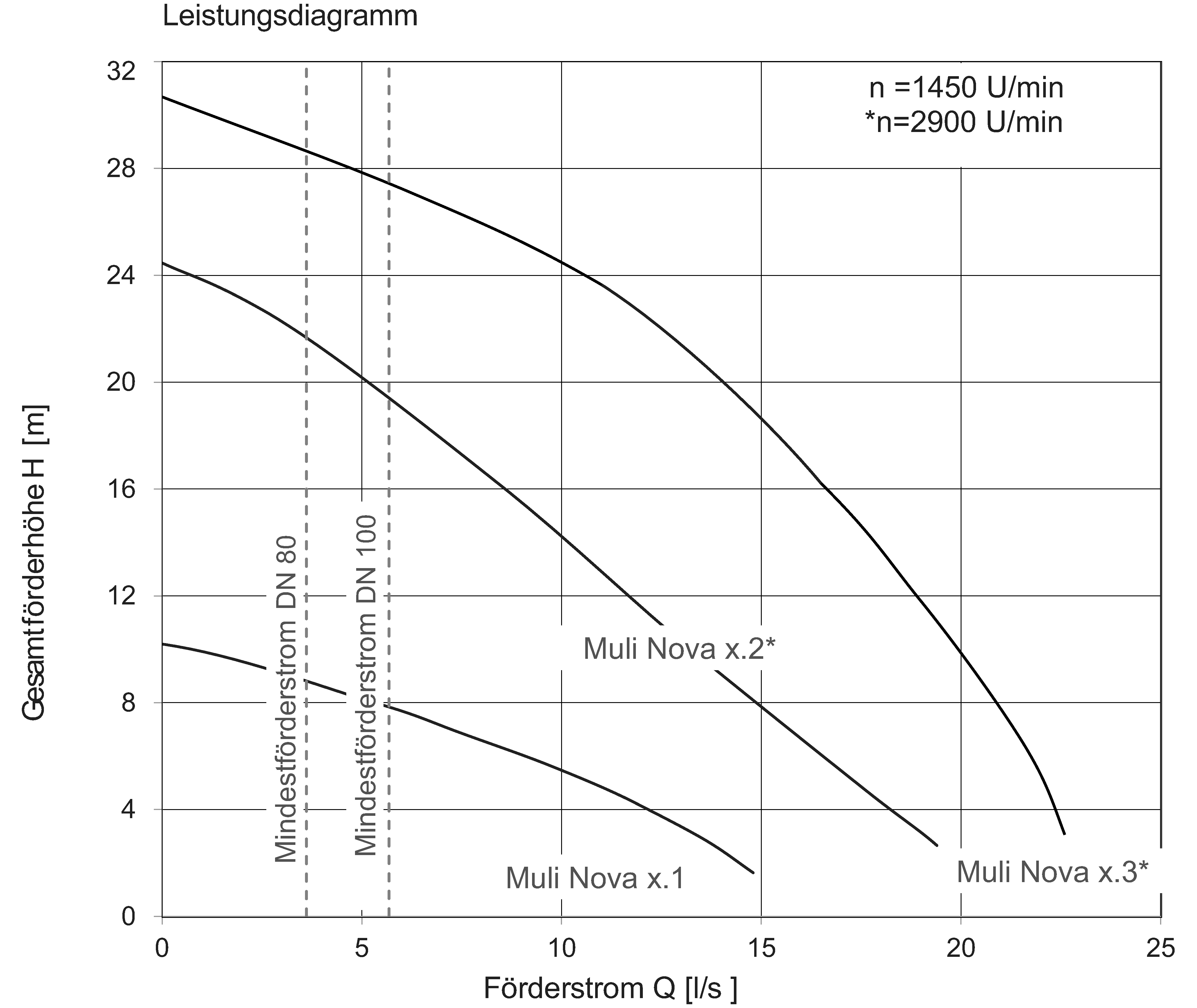

Leistungsparameter Bild
N° art.TipoAltezza di portataLiquidi transporto temparatura
2 m 4 m 6 m 8 m 10 m 12 m 14 m 16 m 18 m Normale Massimo
m l/s l/s l/s l/s l/s l/s l/s l/s l/s °C °C
3039509 Muli-Nova-S DDP 1.1 2 – 10 14,4 12,1 9,2 5,3 0,4 40 60
3039510 Muli-Nova-S DDP 1.2 2 – 24 19,4 18,4 16,7 15,0 13,2 11,7 10,2 8,6 6,8 40 60
3039511 Muli-Nova-S DDP 1.3 2 – 31 22,3 22,1 21,9 21,0 19,9 19,0 17,8 16,4 15,2 40 60
3039512 Muli-Nova-S DDP 2.1 2 – 10 14,4 12,1 9,2 5,3 0,4 40 60
3039513 Muli-Nova-S DDP 2.2 2 – 24 19,4 18,4 16,7 15,0 13,2 11,7 10,2 8,6 6,8 40 60
3039514 Muli-Nova-S DDP 2.3 2 – 31 22,3 22,1 21,9 21,0 19,9 19,0 17,8 16,4 15,2 40 60
