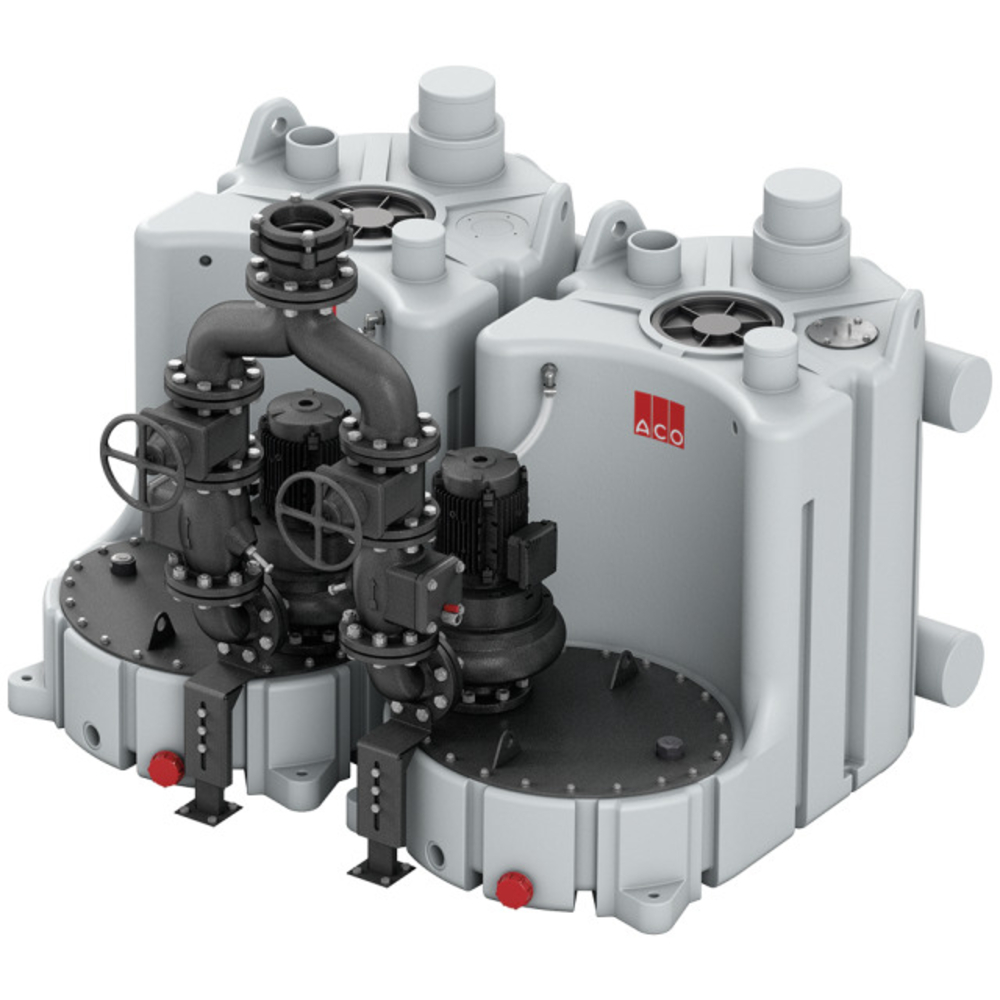

Muli-Pro DDP parallelo

Produttore

  • Vantaggi del prodotto
    • Ampio volume utile del serbatoio
    • Certificato secondo la norma DIN EN 12050: 18 ingressi, 4 altezze di ingresso
    • Elevata sicurezza di funzionamento grazie al tubo di Pitot e all’immissione di aria
    • Pompa a girante a canale a risparmio energetico
    • Adattata alle dimensioni della porta: 780 mm
  • Impianto di sollevamento delle acque fecali conforme alla norma DIN EN 12050‑1
  • Campi di applicazione
    • Strutture commerciali o industriali con elevata produzione di acque reflue
    • In caso di lunghe tratte di tubazioni in pressione con dislivelli significativi
    • A valle di separatori di grassi fino a NS 22,5
  • Contenitore di raccolta in polietilene
  • Con vite di scarico
  • Con attacco per pompa a membrana manuale R 1½"
  • Con kit di fissaggio per un ancoraggio a prova di galleggiamento
  • Con 6 bocchette di alimentazione orizzontali DN 150
  • Con 2 raccordi di alimentazione verticali DN 150/DN 200
  • Con 2 aperture di ispezione, larghezza interna: 250 mm
  • Con raccordo di sfiato DN 100 per il collegamento a un tubo in plastica
  • Collegamento della tubazione di mandataul>
  • Con 2 valvole di non ritorno speciali DN 80 (DN 100 per Muli Pro-DDP/Parallel) con dispositivo di sollevamento
  • Con tubo a Y
  • Con raccordo speciale DN 100 per il collegamento della tubazione di mandata con diametro esterno del tubo compreso tra 108 e 114,3 mm
  • 2 Gruppo pompa>
  • Motore 400 V, 50 Hz
  • Grado di protezione IP 68
  • Con tenuta ad anello e tenuta meccanica
  • Con girante a canale
  • Interruttore di livello pneumatico con tubo di Pitot e linea di comando pneumatica
  • Compressore ultracompatto per l'aerazione
  • Dispositivo di commutazione e segnalazione>
  • Grado di protezione IP 54
  • Con cavo da 1,5 m e spina CEE
  • Con segnalazione collettiva di guasto e di funzionamento a potenziale zero
  • Incl. 10 m di cablaggio tra l'impianto di sollevamento e il quadro elettrico
    • N° art. veccio N° art. kg Potenza del motore P1
    kW    		 Potenza del motore P2
    kW    		 Abssorb.corrente
    A    		 Tensione
    V    		 Granuli
    U/min    		 Granulosità
    mm    		 Volume
    l    		 Altezza di portata Volume totale
    l    		 Downloads
    2081002 ACO Muli-Pro DDP 2.1 unità di sollevamento parallelo per acque reflue contenenti 0175.13.23 410,0 2.01 1.5 3.6 400 1450 70 660 3 -8 1040
    2034607 ACO Muli-Pro DDP 2.2 unità di sollevamento parallelo per acque reflue contenenti 0175.13.24 400,0 2.94 2.2 5.2 400 1450 70 660 3 - 10 1040
    2019063 ACO Muli-Pro DDP 2.3 unità di sollevamento parallelo per acque reflue contenenti 0175.13.25 420,0 3.87 3 6.6 400 1450 70 660 4 - 14 1040
    2019064 ACO Muli-Pro DDP 2.4 unità di sollevamento parallelo per acque reflue contenenti 0175.13.26 461,6 6.71 5.5 11.6 400 1450 70 660 4 -17 1040
    2023306 ACO Muli-Pro DDP 2.5 unità di sollevamento parallelo per acque reflue contenenti 0175.13.27 520,0 8.97 7.5 15.5 400 1450 90 660 6 - 18 1040

    Impianto di sollevamento

    Leistungsparameter Bild
    N° art.Altezza di portataLiquidi transporto temparatura
    4 m 6 m 8 m 10 m 12 m 14 m 16 m 18 m Normale Massimo
    m l/s l/s l/s l/s l/s l/s l/s l/s °C °C
    2081002 3 -8 18,3 11,7 5,8 60
    2034607 3 - 10 24,2 18,5 12,5 5,3 60
    2019063 4 - 14 33,5 28,4 23,1 16,8 10,3 4,2 60
    2019064 4 -17 37,3 32,7 28,1 23,1 18,8 14,1 9,4 60
    2023306 6 - 18 51,8 46,2 39,2 31,7 23,2 14,2 6,8 40 60
