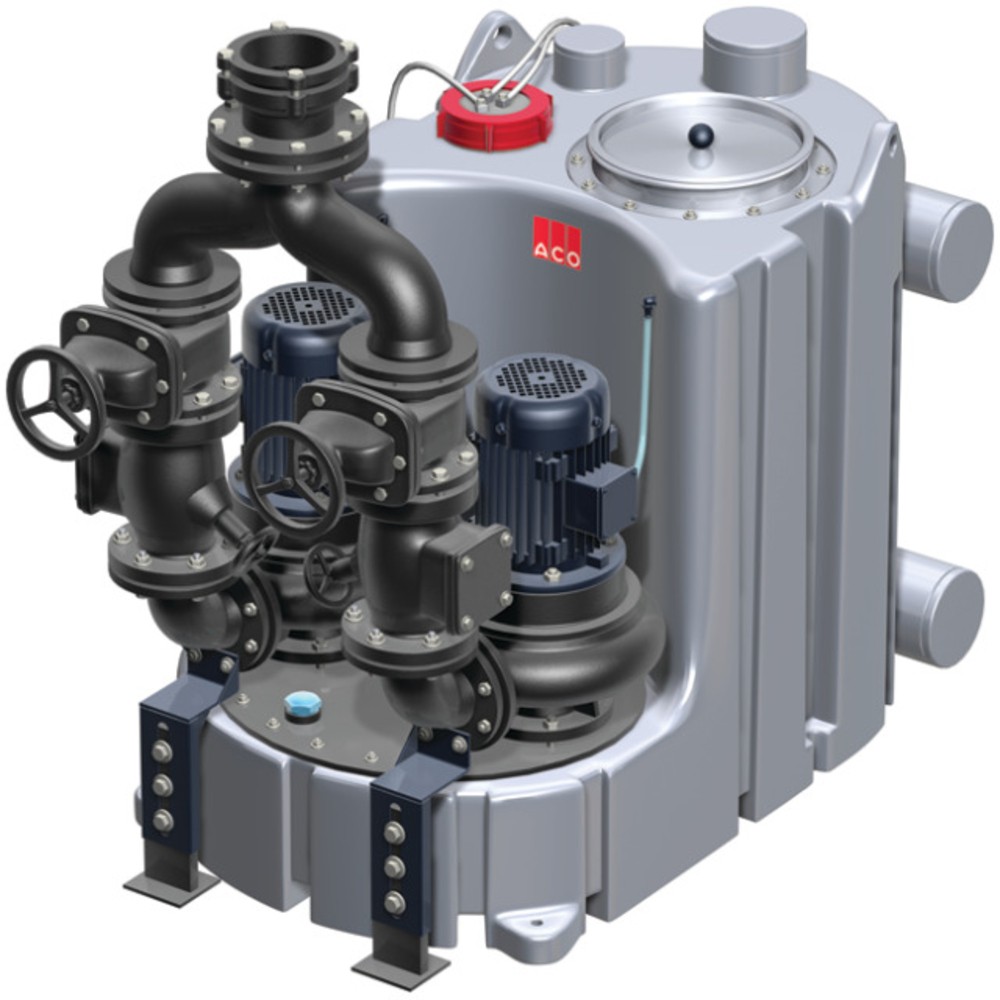

Muli-Pro DDP

Vantaggi del prodotto
- Ampio volume utile del serbatoio
- Diverse altezze di alimentazione
- Elevata sicurezza di funzionamento grazie al tubo di Pitot e all'immissione di aria
- Adatto per acque reflue contenenti grassi
- Espandibile con un impianto parallelo
- Pompa a girante a canale a risparmio energetico
- Adattata alle dimensioni della porta: 780 mm
Impianto di sollevamento delle acque fecali conforme alla norma DIN EN 12050‑1
Campi di applicazione
- Condomini
- Piccoli immobili commerciali con forte produzione di acque reflue
- A valle di separatori di grassi fino a NS 22,5
- In caso di lunghe tratte di tubazioni in pressione con dislivelli elevati
Contenitore di raccolta in polietilene
Con vite di scarico
Con attacco per pompa a membrana manuale R 1½"
Con kit di fissaggio per un ancoraggio a prova di galleggiamento
Con 4 raccordi di alimentazione orizzontali DN 150
Con 1 bocchettone di alimentazione verticale DN 150/DN 200
Con 1 apertura di ispezione, larghezza interna: 250 mm
Con raccordo di sfiato DN 100 per il collegamento a un tubo in plastica
Collegamento della tubazione di mandata
- Con 2 valvole di non ritorno speciali DN 80 (DN 100 per Muli Pro-PE K‑75 duo) con dispositivo di sollevamento
- Con tubo a Y
- Con tubo a Y
2 gruppi pompa
- Motore 400 V, 50 Hz
- Grado di protezione IP 68
- Con tenuta ad anello e tenuta meccanica
- Con girante a canale
Interruttore di livello pneumatico con tubo di Pitot e linea di comando pneumatica
Compressore ultracompatto per l'aerazione
Dispositivo di commutazione e segnalazione
- Grado di protezione IP 54
- Con cavo da 1,5 m e spina CEE
- Con segnalazione collettiva di guasto e di funzionamento a potenziale zero
- Incl. 10 m di cablaggio tra l'impianto di sollevamento e la centralina

Articolo
Curva di capacità
Downloads

N° art.	veccio N° art.	kg	Potenza del motore P1 kW	Potenza del motore P2 kW	Abssorb.corrente A	Tensione V	Granuli U/min	Granulosità mm	Volume l	Altezza di portata	Volume totale l
2023303 ACO Muli-Pro DDP 1.1 Impianto di sollevamento per acque	0175.13.17	205,0	2.01	1.5	3.6	400	1450	70	240	3 - 8	520
2019060 ACO Muli-Pro DDP 1.2 Impianto di sollevamento per acque	0175.13.18	225,0	2.94	2.2	5.2	400	1450	70	240	3 - 10	520
2019061 ACO Muli-Pro DDP 1.3 Impianto di sollevamento per acque	0175.13.19	250,0	3.87	3	6.6	400	1450	70	240	4 - 14	520
2019062 ACO Muli-Pro DDP 1.4 Impianto di sollevamento per acque	0175.13.20	250,0	6.71	5.5	11.6	400	1450	70	240	4 - 17	520
2023304 ACO Muli-Pro DDP 1.5 Impianto di sollevamento per acque	0175.13.21	495,0	8.97	7.5	15.5	400	1450	100	240	6 - 18	520

« Indietro

Vista stampa

Impianto di sollevamento

N° art.	Altezza di portata									Liquidi transporto temparatura
	Altezza di portata	4 m	6 m	8 m	10 m	12 m	14 m	16 m	18 m	Normale	Massimo
	m	l/s	l/s	l/s	l/s	l/s	l/s	l/s	l/s	°C	°C
2023303	3 - 8	18,3	11,75	5,8						40	60
2019060	3 - 10	24,2	18,5	12,5	5,3					40	60
2019061	4 - 14	33,5	28,4	23,1	16,8	10,3	4,2			40	60
2019062	4 - 17	37,3	32,7	28,1	23,1	18,8	14,1	9,4		40	60
2023304	6 - 18		51,8	46,2	39,2	31,7	23,2	14,2	6,8	40	60
