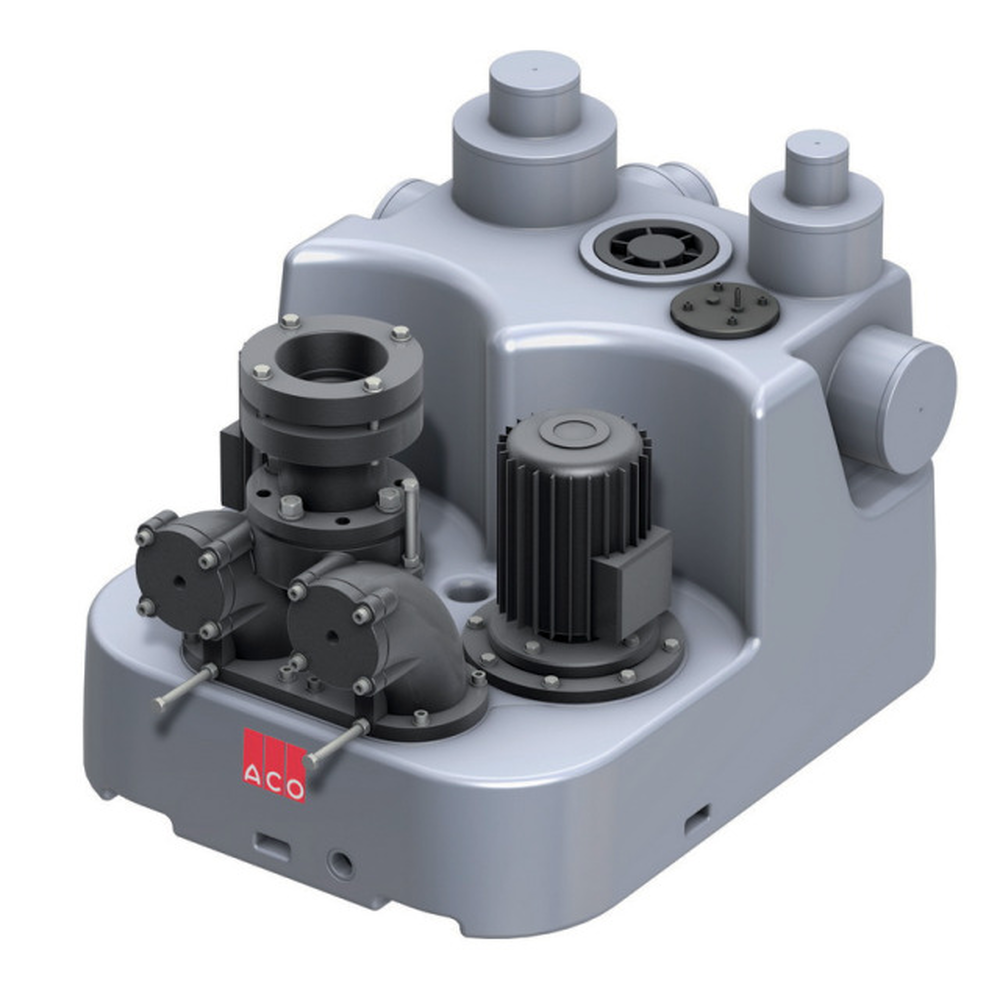

Muli-Star DDP

Produttore

  • Vantaggi del prodotto
    • Peso ridotto
    • Diverse altezze di alimentazione
    • Girante ottimizzata tramite CFD
    • Elevata resistenza chimica di tutti i componenti
    • Adatto all’impiego a valle di separatori di grassi
    • Montaggio rapido
    • Pronto per il collegamento
    • Elevato volume utile – fino a 185 l
    • Adattato alle dimensioni della porta: 780 mm
  • Campo di applicazione

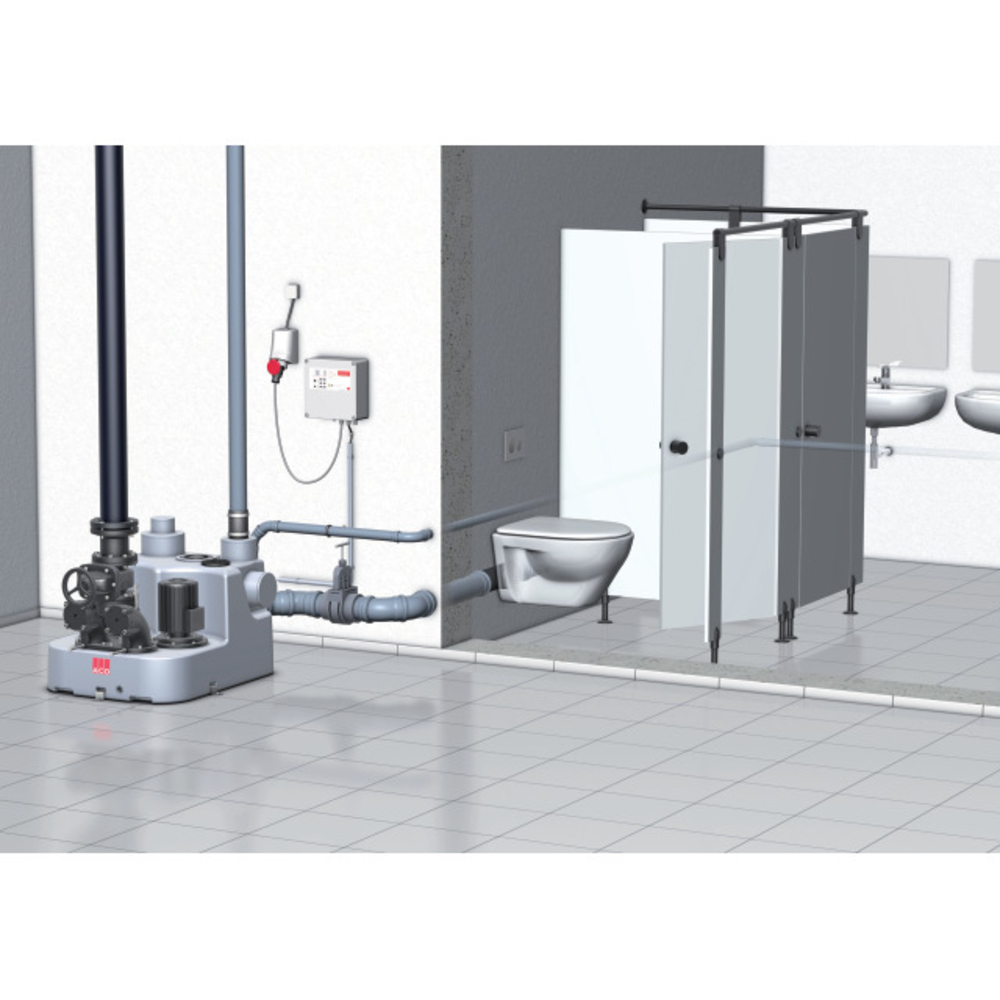

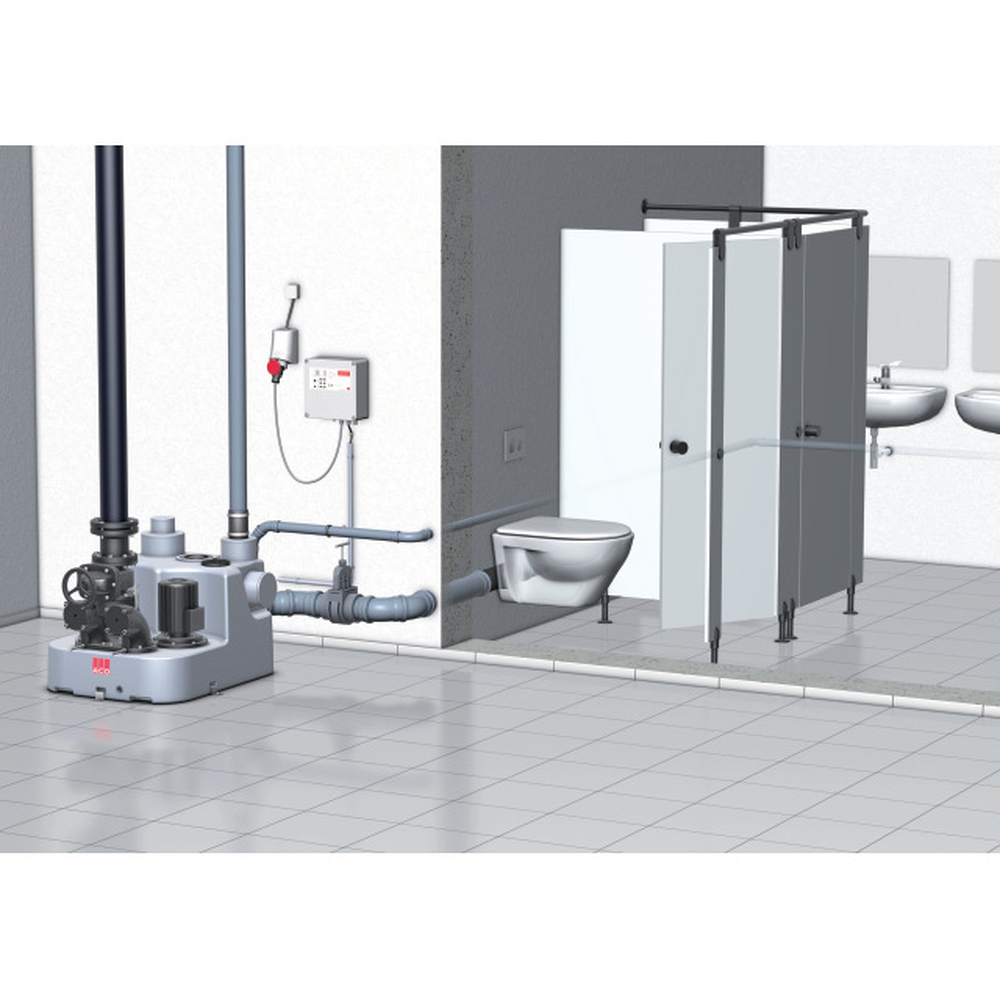

    • Per l'installazione e l'utilizzo in cantine al riparo dal gelo di condomini, edifici adibiti a uffici, alberghi e ospedali, al di sotto del livello di ristagno
    • Per acque reflue domestiche contenenti o prive di sostanze fecali
    • A valle di separatori di grassi fino a NS 15 – in combinazione con l'immissione di aria
  • Serbatoio di raccolta in polietilene
    • Scarico di fondo R 1“

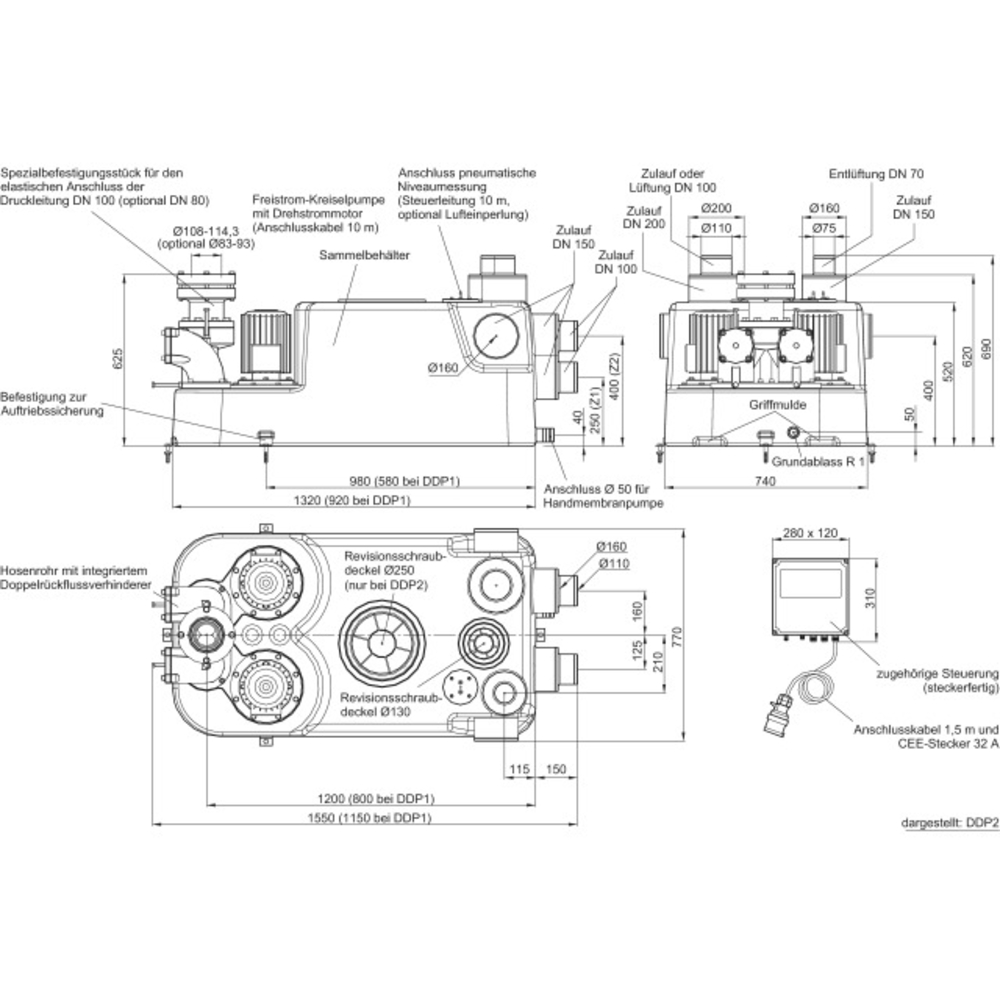

    • Apertura di ispezione per una facile manutenzione, diametro: 130 mm (DDP1), 130 mm e 250 mm (DDP2)
    • Set di fissaggio per un ancoraggio a prova di galleggiamento
    • Attacco per pompa a membrana manuale DN 50
    • 2 bocchette di alimentazione orizzontali DN 150
    • 2 bocchette di alimentazione orizzontali DN 150/DN 100
    • 1 bocchettone di alimentazione verticale DN 200/DN 150
    • 1 bocchettone di alimentazione verticale DN 100/DN 70 - Attacco di sfiato
  • Raccordo della tubazione di mandata
    • Valvola di non ritorno speciale con sfera integrata nell'alloggiamento
    • Tubo a Y con vite di regolazione e di fissaggio
    • Raccordo speciale DN 80 per il collegamento elastico della tubazione di mandata con diametro esterno del tubo compreso tra 108 e 114,3 mm (opzionale 88 – 93 mm)
    • Flangia di collegamento per valvola a saracinesca DN 80 PN 16
  • 2 gruppi pompa
    • Motore trifase: 400 V, 50 Hz
    • Grado di protezione IP 68
    • Monitoraggio permanente integrato del motore
    • Girante a flusso libero anti-intasamento
    • Cavo di collegamento da 10 m
  • Controllo di livello
    • Controllo di livello pneumatico con cavi di comando da 10 m
    • Opzionale con immissione d'aria (accessorio)
  • Comando
    • Grado di protezione IP 54
    • Cavo da 1,5 m e spina CEE (16 A) – DDP x.1
    • Cavo da 1,5 m e spina CEE (32 A) – DDP x.2
    • Segnalazione collettiva di guasto e di funzionamento a potenziale zero
  • Collaudato secondo la norma DIN EN 12050‑1
  • Temperatura di consegna consentita fino a 40 °C (a breve termine fino a max. 65 °C)
N° art. veccio N° art. kg Tipo Potenza del motore P1
kW		 Potenza del motore P2
kW		 Abssorb.corrente
A		 Tensione
V		 Granuli
U/min		 Granulosità
mm		 Volume
l		 Altezza di portata Volume totale
l		 Downloads
2026371 ACO Muli-Star DDP 1.1 Impianto di sollevamento per acque 1202.00.01 75,0 DDP 1.1 1.83 1.5 5 400 1400 65 65 4 - 9,5 150
2026372 ACO Muli-Star DDP 1.2 Impianto di sollevamento per acque 1202.00.02 102,0 DDP 1.2 3.45 3 10 400 2800 65 65 6 - 16 150
2026373 ACO Muli-Star DDP 2.1 Impianto di sollevamento per acque 1202.00.04 85,0 DDP 2.1 1.83 1.5 5 400 1400 65 185 4 - 9,5 300
2026374 ACO Muli-Star DDP 2.2 Impianto di sollevamento per acque 1202.00.05 112,0 DDO 2.2 3.45 3 10 400 2800 65 185 6 - 16 300

Impianto di sollevamento

Leistungsparameter Bild
N° art.TipoAltezza di portataLiquidi transporto temparatura
4 m 6 m 8 m 10 m 12 m 14 m 16 m Normale Massimo
m l/s l/s l/s l/s l/s l/s l/s °C °C
2026371 DDP 1.1 4 - 9,5 14,4 11,0 7,5 1,5 40 65
2026372 DDP 1.2 6 - 16 15,0 13,3 11,38 9,4 7,1 3,51 40 65
2026373 DDP 2.1 4 - 9,5 14,4 11,0 7,5 1,5 40 65
2026374 DDO 2.2 6 - 16 15,0 13,3 11,38 9,4 7,1 3,51 40 65
